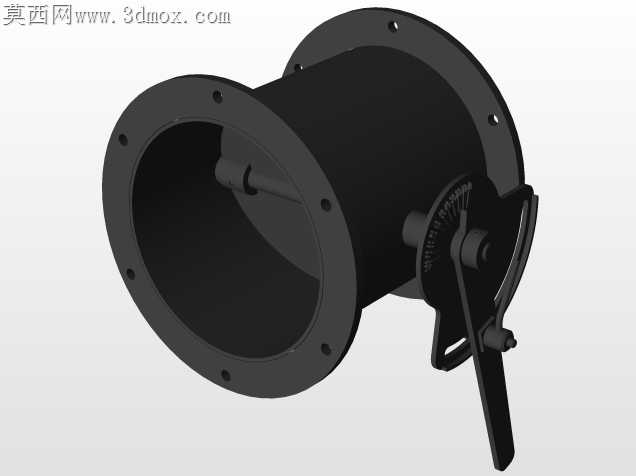

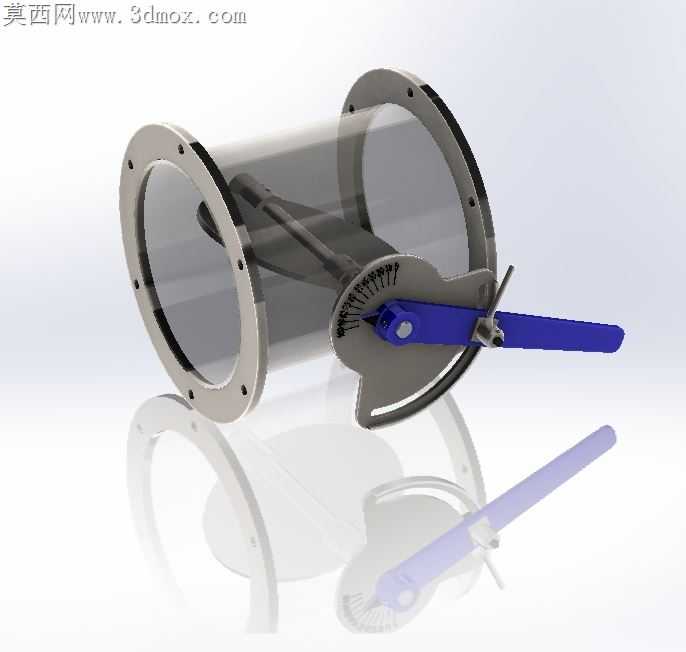

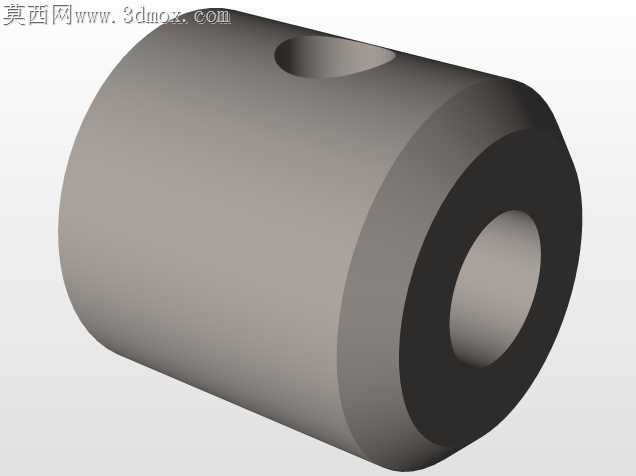

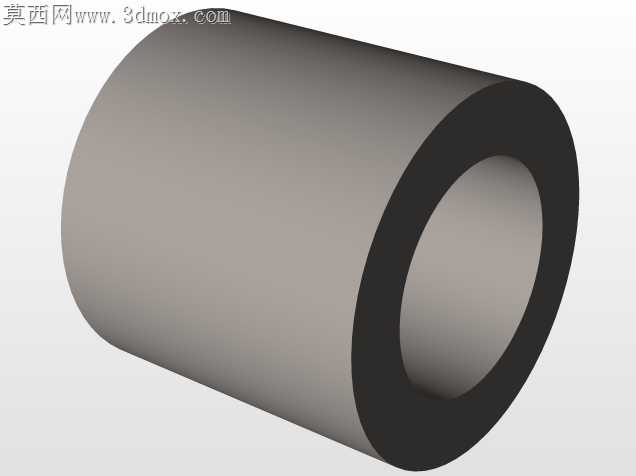

气力输送管路手动调节挡板结构

这款挡板结构主要应用于粉体、颗粒物料的气力输送管路系统中，常见于粮食加工、建材生产、化工原料输送、冶金粉料转运等场景，安装在两段输送管道的衔接位置，用来控制管路内物料流的通断、调节输送气流的导通面积，以此匹配不同工况下的物料输送量需求，也可在管路检修、下游设备故障时快速截断通路，避免物料持续输送造成堆积、泄漏等生产问题。

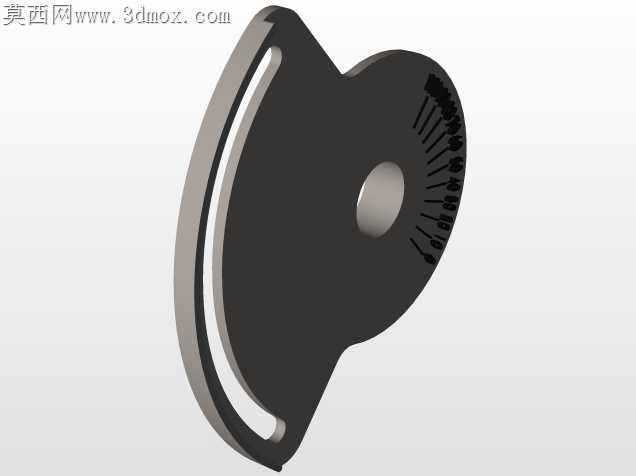

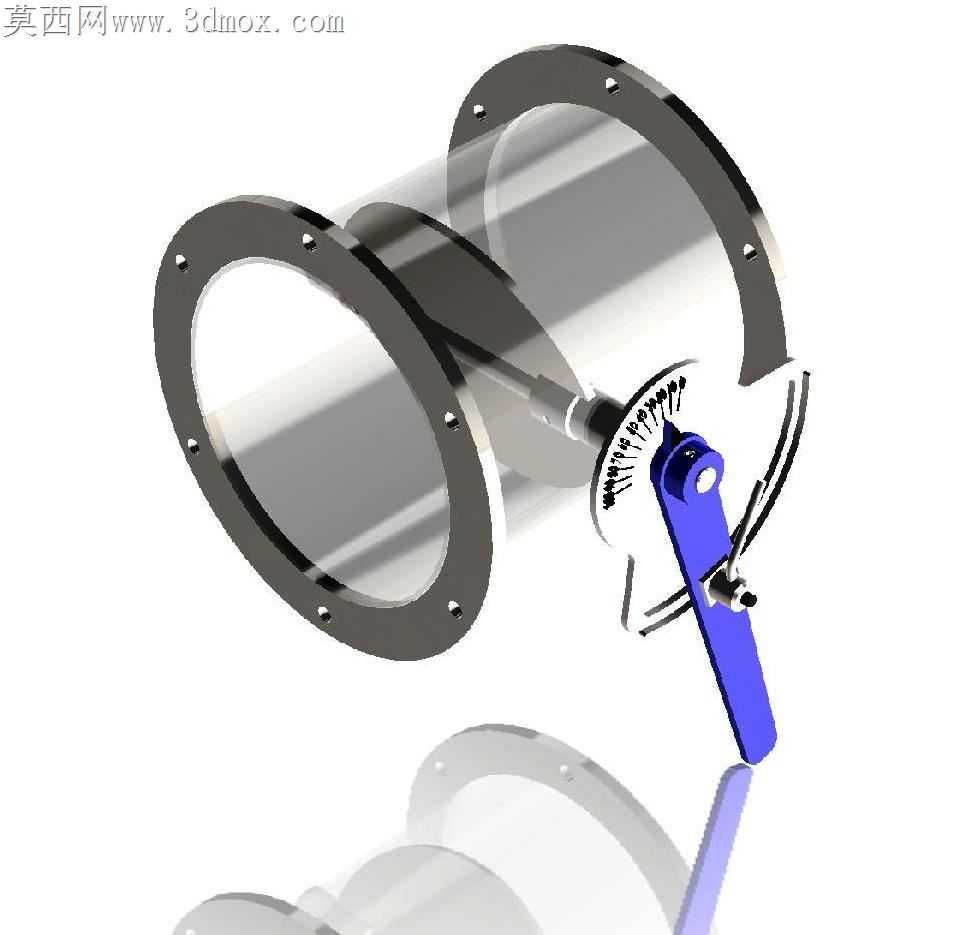

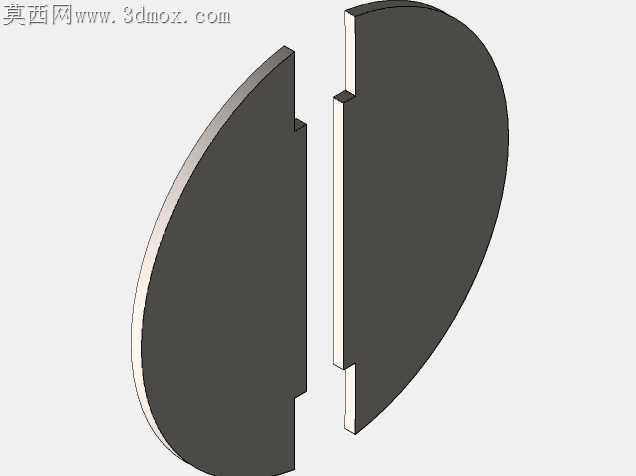

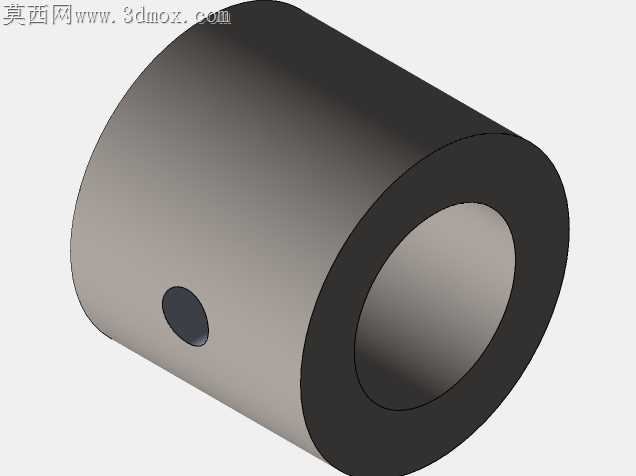

从实际使用功能来看，该挡板采用手动驱动的操作方式，侧面设置的带刻度指示的操作手柄，可让现场操作人员直观判断挡板的当前开合角度，无需额外加装传感指示装置即可完成开度调节，适配无外接气源、电源的简易输送工况，操作逻辑简单直观，一线作业人员无需复杂培训即可快速上手操作。挡板的密封边缘做了贴合处理，闭合状态下可有效阻隔粉料泄漏，减少输送过程中的物料损耗与车间粉尘污染，开合过程中挡板绕中心轴转动，转动行程内无多余结构干涉，调节动作顺畅无卡滞。

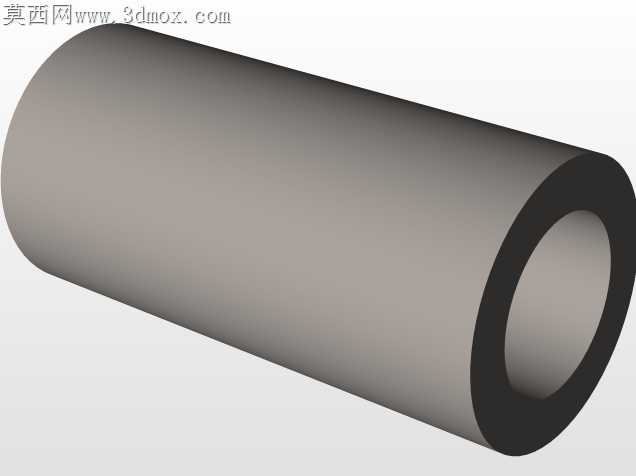

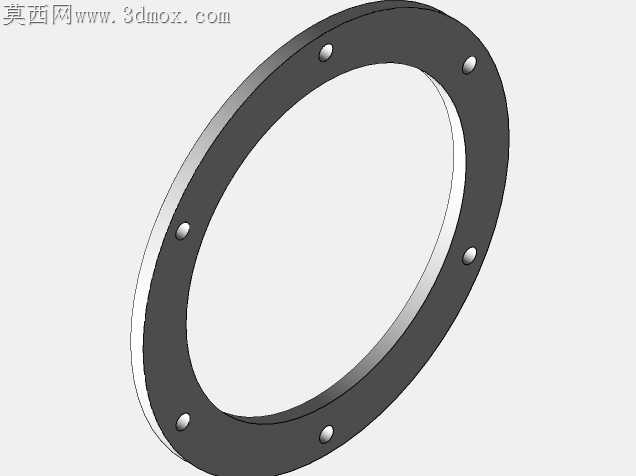

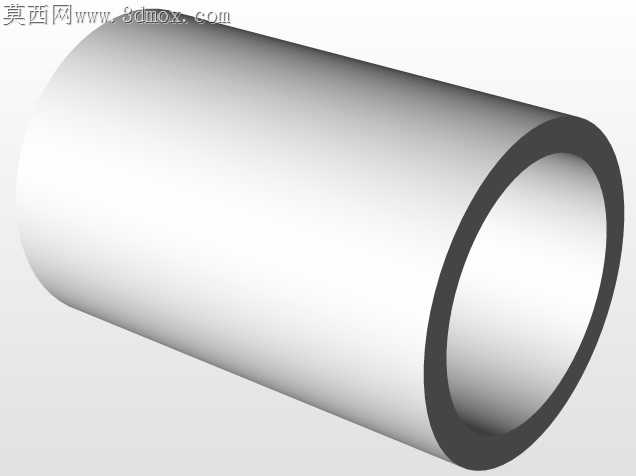

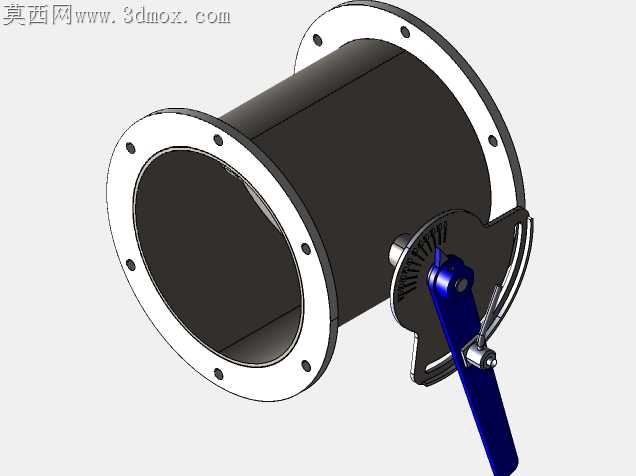

在设计思路上，整体结构采用两端法兰对接的安装形式，法兰盘上均匀布置的螺栓孔可直接与同通径的标准输送管道法兰匹配，无需额外加工转接结构，降低现场安装的改造成本。筒体部分采用通透的流线型内腔设计，挡板完全开启时可与管路内壁形成近乎齐平的导通面，减少物料输送过程中的风阻与积料死角，避免粉料长期堆积在腔体内造成结块、堵塞问题。操作端的限位结构可锁定挡板的开合角度，避免输送过程中气流冲击导致挡板自行移位，保证输送参数的稳定性。

从安装边界来看，整体结构沿管路轴向的长度紧凑，不会占用过多的管路安装空间，适配现有输送管线的改造加装需求；法兰的连接尺寸符合常规气力输送管路的通用标准，安装时只需对齐两端法兰、加装密封垫后紧固螺栓即可完成装配，后期维护时只需拆开法兰即可更换内部挡板密封件，维护操作便捷。操作手柄的转动半径预留了足够的操作空间，安装时只需保证手柄侧无其他设备遮挡，即可顺利完成开度调节操作，整体结构的受力设计充分考虑了输送过程中气流、物料对挡板的冲击载荷，核心转动部位做了加强处理，可长期承受交变载荷作用，适配长时间连续运行的输送工况。
