超高旁路桨扇航空动力装置结构展示

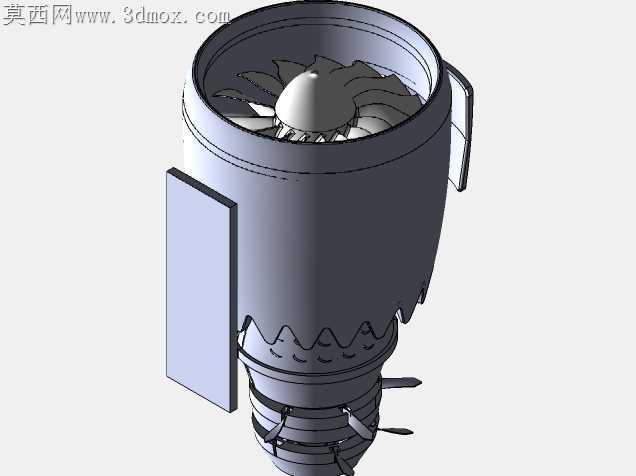

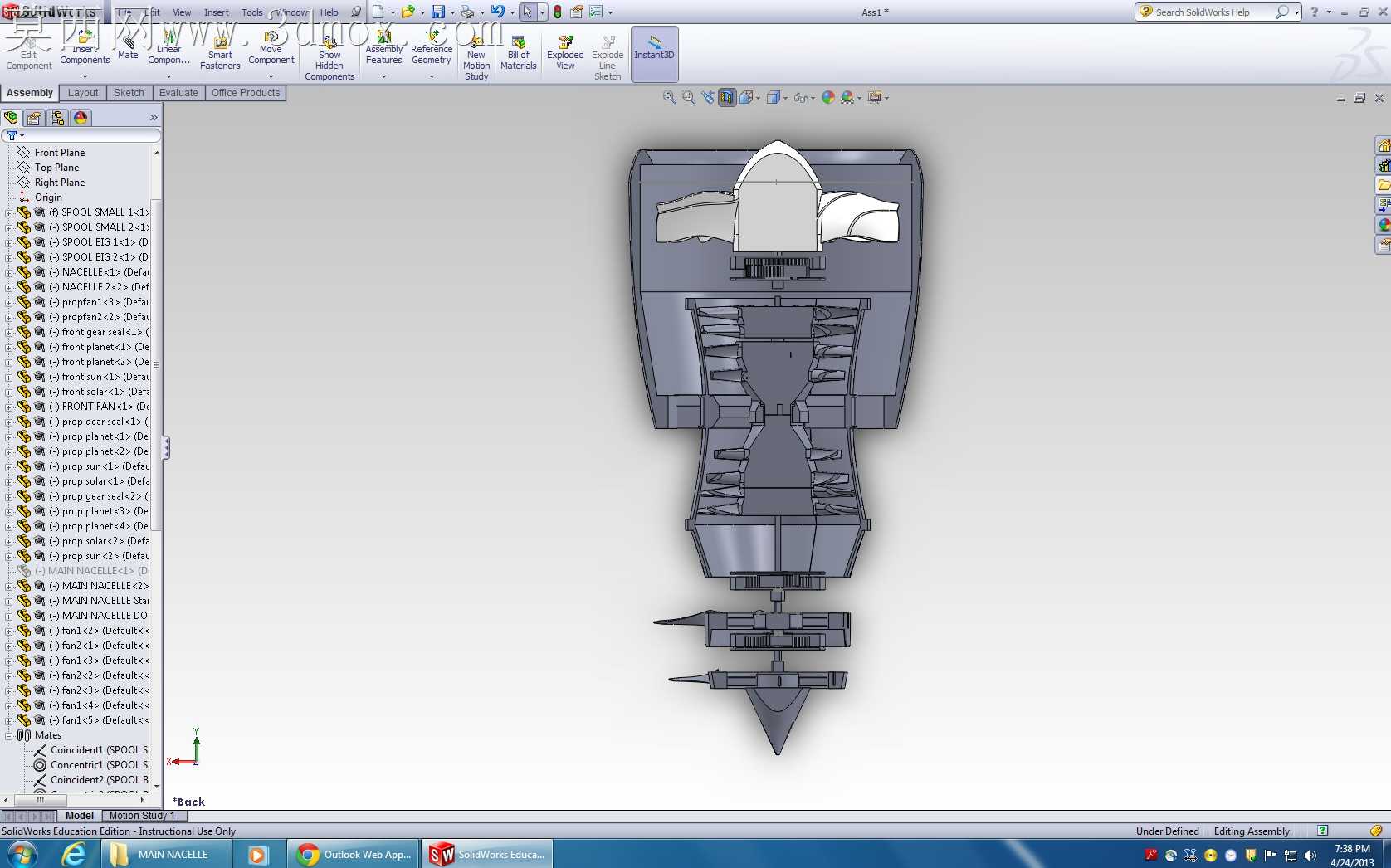

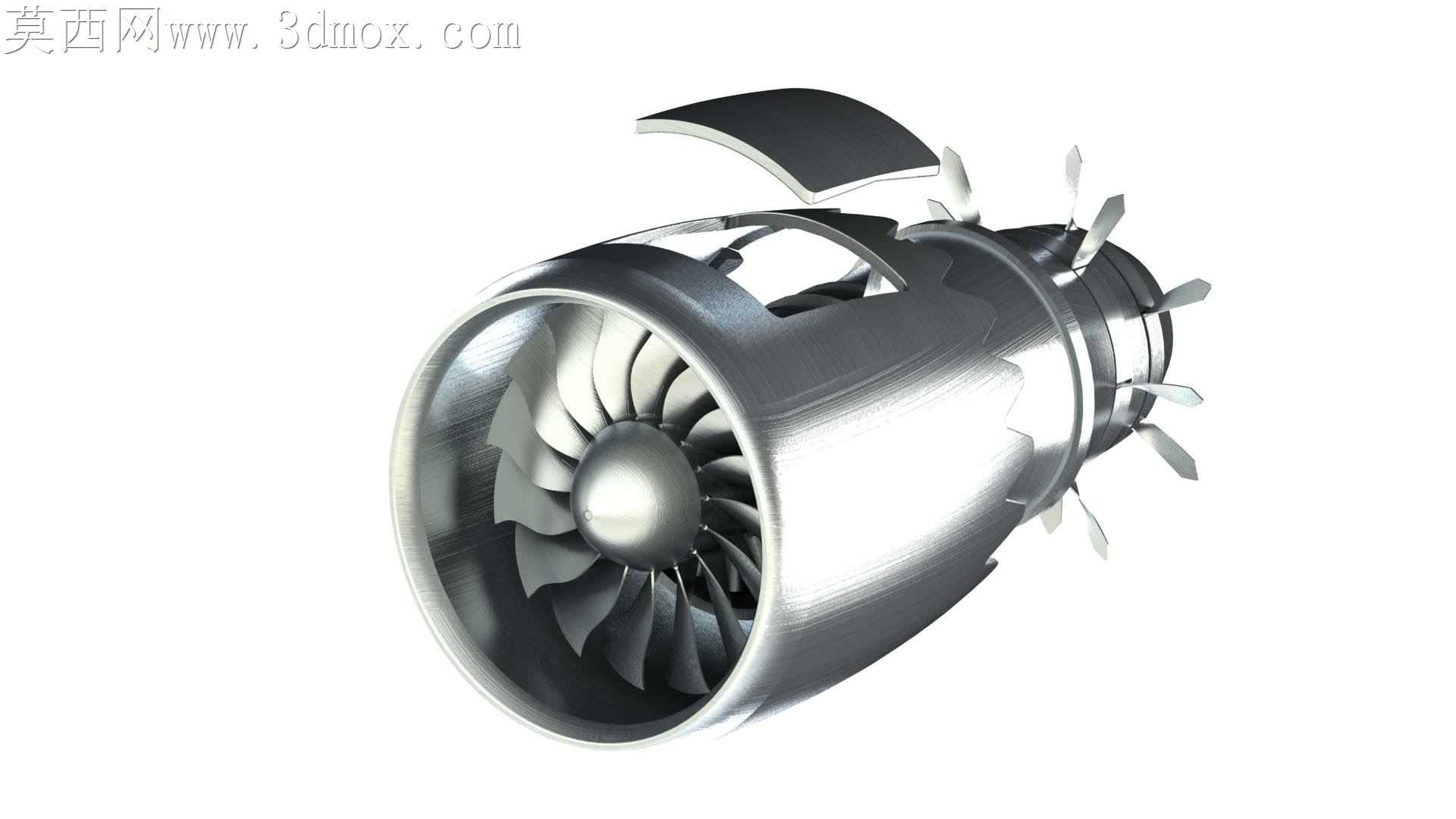

这款超高旁路桨扇动力装置，主要面向亚音速航空飞行场景设计，可适配支线客机、大型货运无人机等对燃油效率有高要求的航空载具，相比传统涡扇发动机，它能在亚音速巡航区间实现更高的推进效率，降低航油消耗，同时兼顾涡桨发动机的经济性与涡扇发动机的高速适配能力。从实际用途来看，该装置核心作用是为载具提供稳定的飞行动力，通过前置大直径桨扇组件吸入空气，一部分气流进入核心机参与燃烧做功，驱动涡轮带动桨扇与压气机运转，另一部分气流通过外涵道直接排出产生推力，超高旁路的设计让外涵道气流占比远高于常规小涵道涡扇，大幅提升推进效率。在功能特性上，该装置采用前置开式桨扇搭配后置涡轮的布局，桨扇叶片采用后掠翼型设计，能有效降低高亚音速飞行时的激波阻力，提升运转效率；机匣部分做了局部剖开展示，可清晰看到内部压气机、燃烧室、涡轮的层级排布，核心机流道设计采用渐缩结构，保证气流在压缩、燃烧、膨胀过程中的压力稳定，输出轴与桨扇的连接结构采用同轴布局，减少传动损耗，同时预留了安装节的连接位置，方便与载具的机翼或机身承力结构对接。设计思路上，这款模型还原了桨扇发动机的核心结构逻辑，优先保证气动效率与结构可靠性的平衡，桨扇叶片的数量、扭转角度都经过气动优化，在不同转速下都能保持较高的做功效率，外涵道无封闭机匣的设计减轻了整体结构重量，同时降低了加工装配的难度。从安装边界来看，该装置整体为圆柱流线型结构，最大外径集中在前置桨扇区域，核心机段直径逐步收窄，轴向长度与桨扇直径的比例适配支线客机的翼下安装空间，安装节分布在核心机机匣的上下两侧，可传递推力与承受飞行过程中的气动载荷，进气道唇口采用圆弧过渡设计，避免大迎角飞行时出现气流分离，保证进气效率稳定，尾喷口采用收敛型结构，可根据排气速度调整出口面积，保证不同工况下的推力输出稳定。
