单缸内燃机气缸体精密结构设计

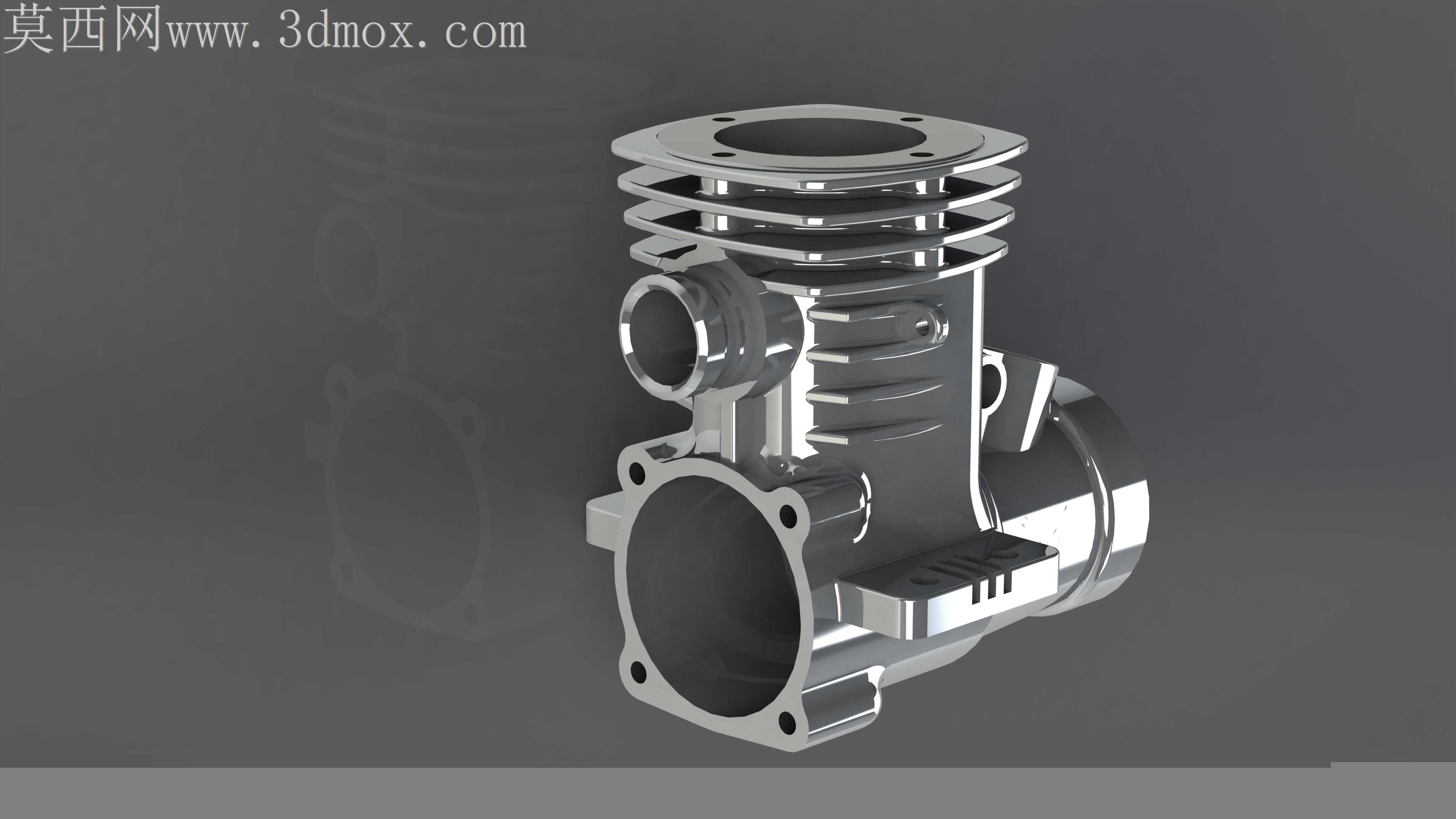

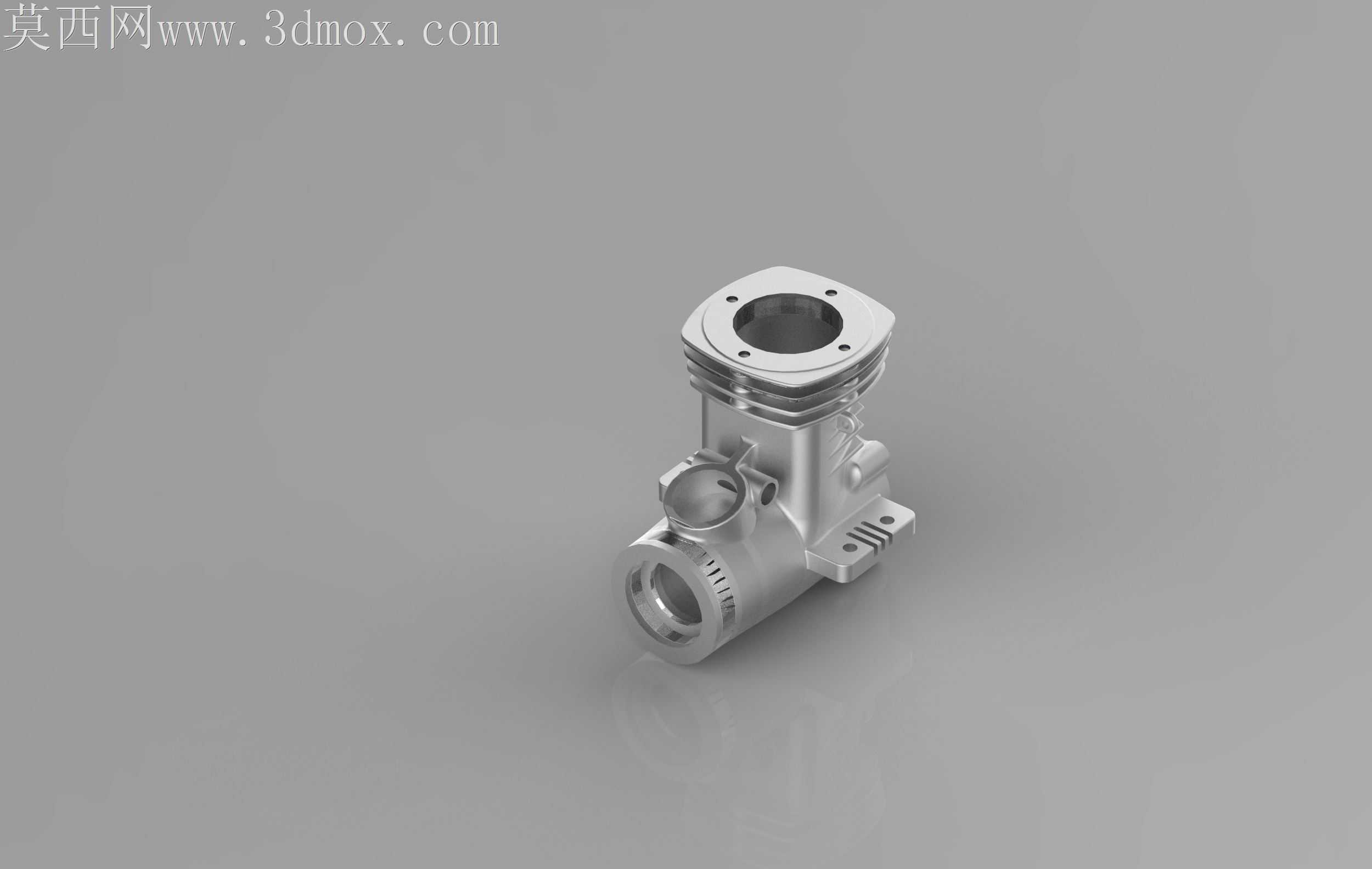

这款气缸体是小型单缸内燃机的核心承载基体，主要应用于通用小型动力设备、轻型摩托、小型农林作业机械以及航模类动力装置中，作为内燃机所有核心零部件的安装载体，承担着支撑曲柄连杆机构、配气机构，整合冷却、润滑、进排气通路的核心作用，是保障内燃机稳定运行的基础结构件。从实际使用场景来看，这类小排量单缸气缸体适配的动力设备往往需要在高转速、持续温升、交变载荷的工况下长期工作，因此结构设计上充分考虑了强度与散热的平衡：缸体外壁设置了多层环形散热鳍片，鳍片的排布密度顺着缸体轴向从上到下做了梯度调整，靠近燃烧室的上部区域鳍片间距更小、散热面积更大，能够快速导出燃烧做功产生的高温，避免缸体过热引发的热变形、润滑失效等问题；下部与曲轴箱衔接的区域则做了加厚的加强筋结构，强化缸体与曲轴箱连接部位的结构强度，承受活塞往复运动产生的侧向冲击力与曲轴转动带来的振动载荷。设计过程中，首先明确了气缸的工作边界：缸筒内壁作为活塞往复运动的导向面，需要保证极高的圆柱度与表面光洁度，因此在结构上预留了足够的壁厚，既满足后续珩磨加工的余量要求，也能在活塞高速往复摩擦的过程中保持足够的刚度，避免缸筒失圆引发的漏气、动力下降问题。安装接口的设计上，缸体顶部的法兰面设置了均匀分布的螺栓安装孔，用于紧固气缸盖与密封垫片，孔位的位置度公差经过严格校核，保证缸盖压紧力均匀分布，避免燃烧室漏气；侧面的通孔分别对应进气通道、排气通道与火花塞安装位，通道内壁做了平滑过渡设计，减少进排气过程中的气流阻力，提升内燃机的充气效率；下部的大口径法兰用于对接曲轴箱，法兰面上的定位销孔与螺栓孔位置匹配通用小型曲轴箱的安装标准，能够实现快速装配定位，降低装配过程中的对位误差。整体外形在满足功能需求的前提下做了轻量化优化，非受力区域的壁厚做了均匀减薄处理，同时在散热鳍片的根部做了圆角过渡，避免应力集中引发的鳍片断裂问题，所有安装孔的周边都做了局部加厚的凸台设计，保证螺栓拧紧时的局部强度，防止安装力过大导致的缸体开裂。整个结构的安装边界充分考虑了小型动力设备的紧凑布局需求，整体外轮廓没有突兀的突出结构，能够适配狭小的设备安装空间，同时各个外接接口的位置排布兼顾了外接管路、散热气流的走向，在实际装配中不需要额外改动周边部件的位置即可完成安装，大幅提升了整机装配的适配性。
