九缸径向星形航空活塞动力装置结构

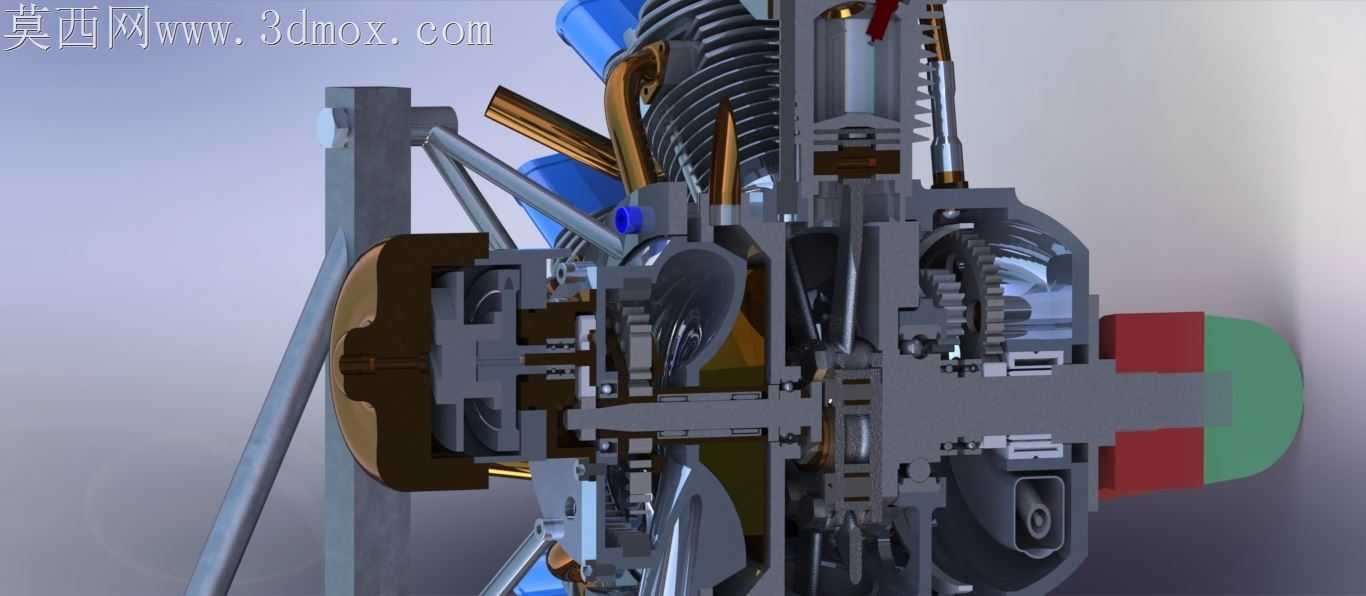

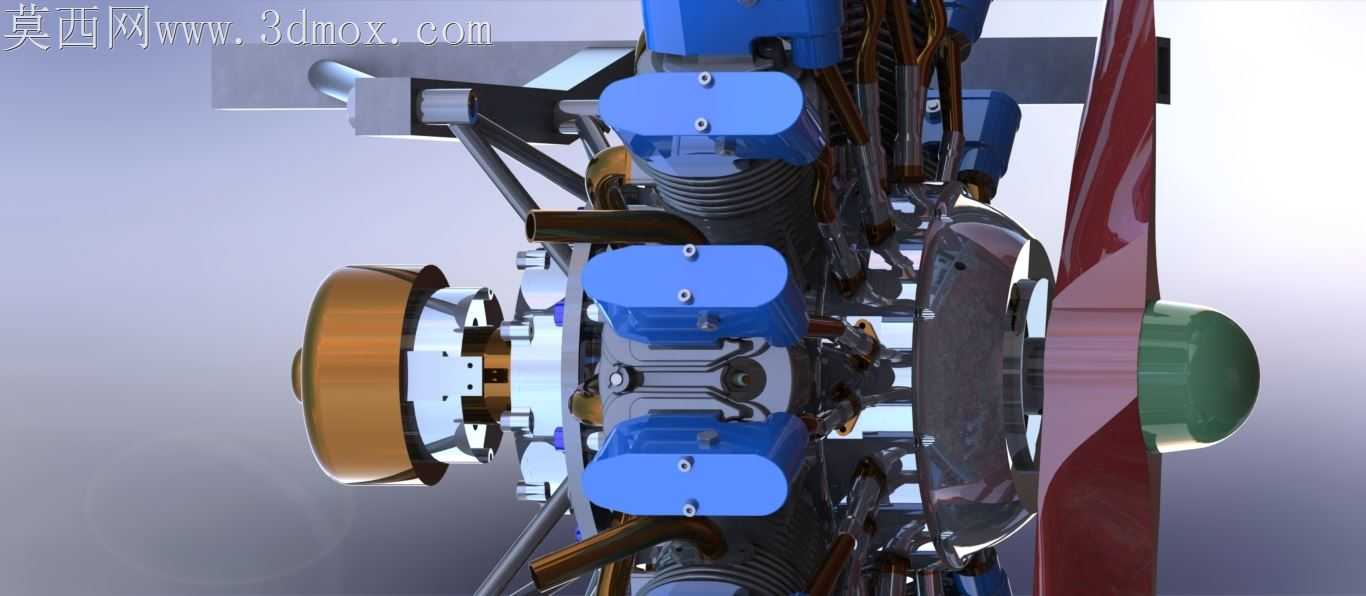

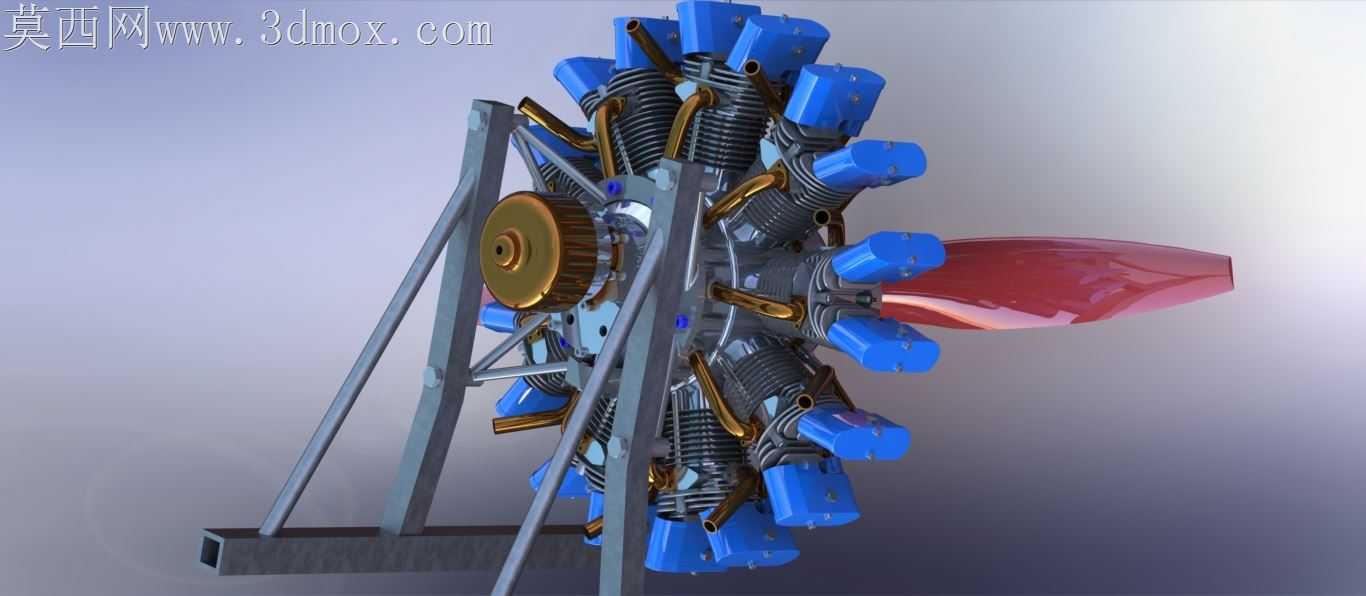

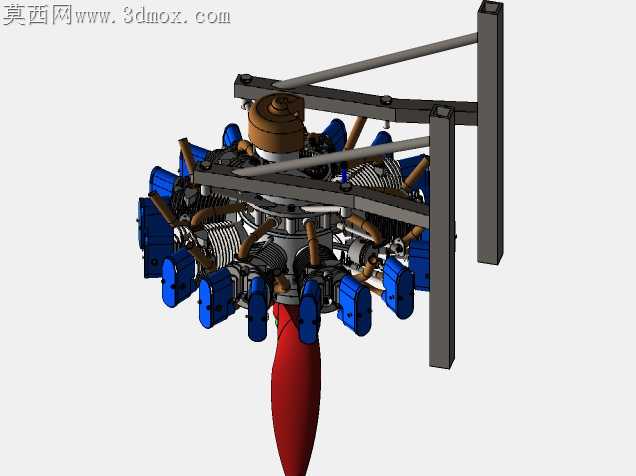

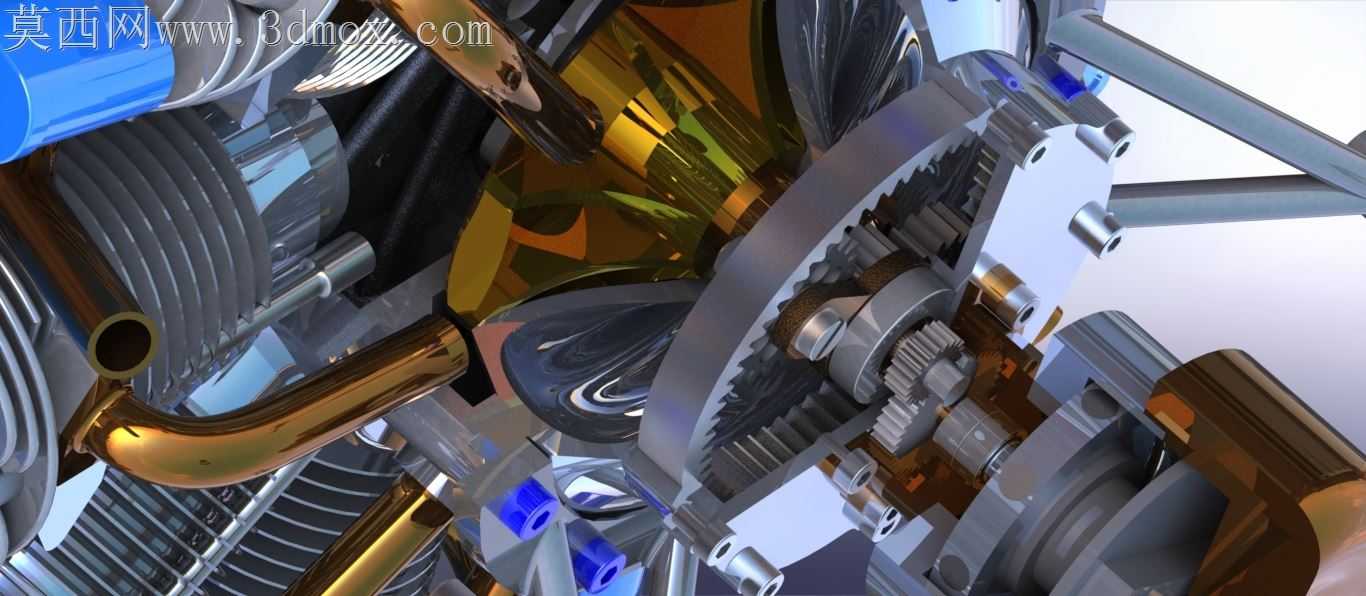

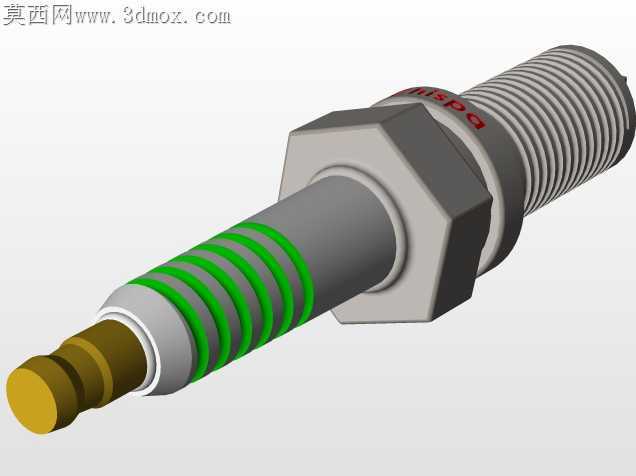

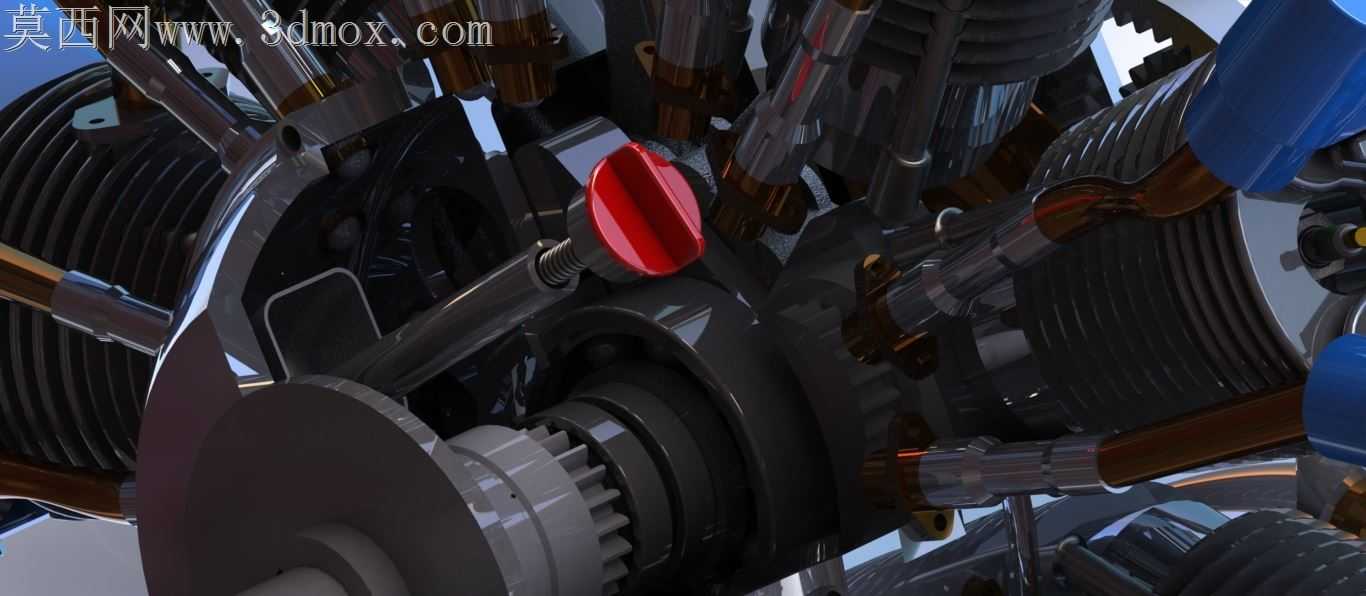

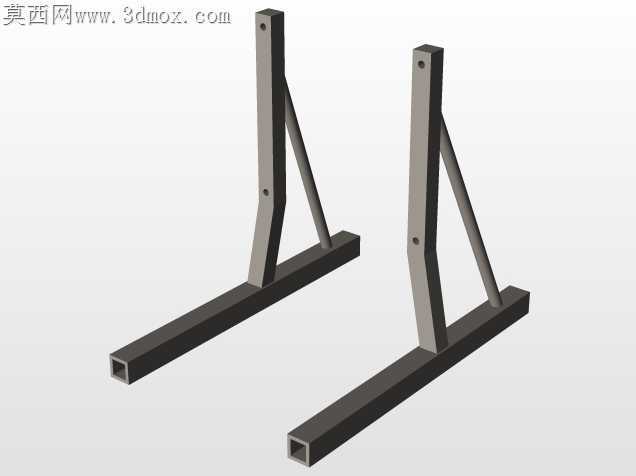

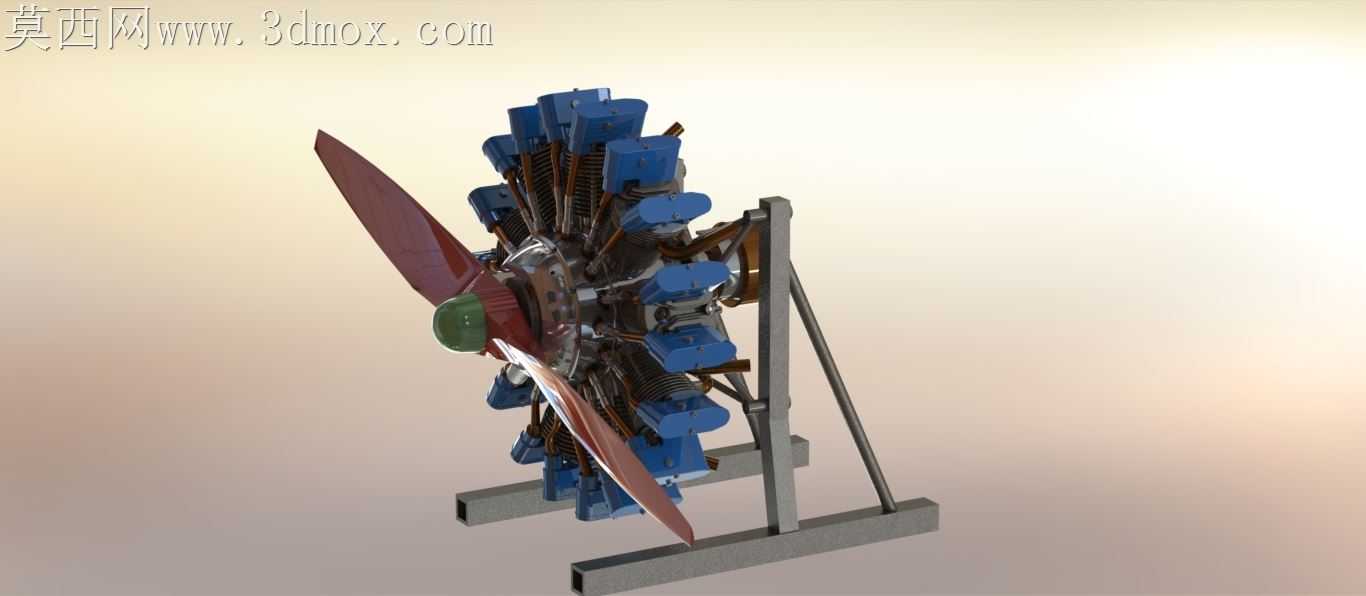

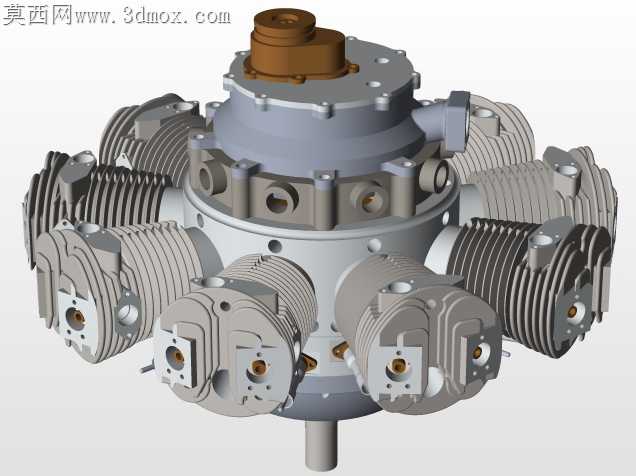

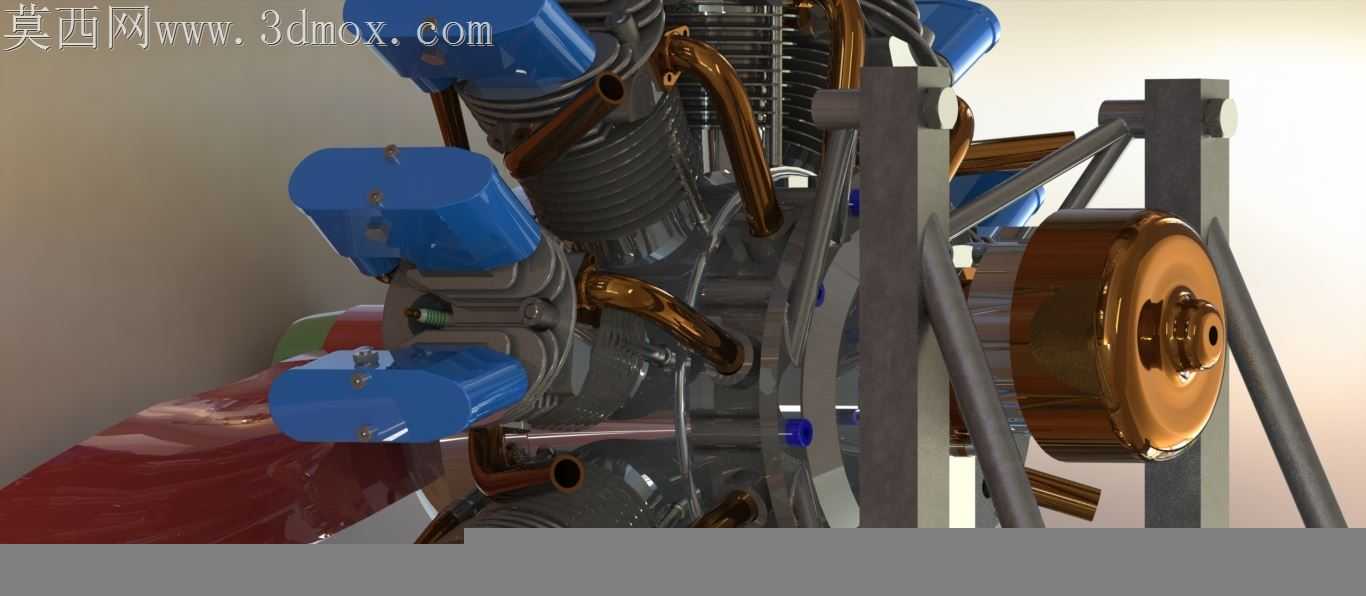

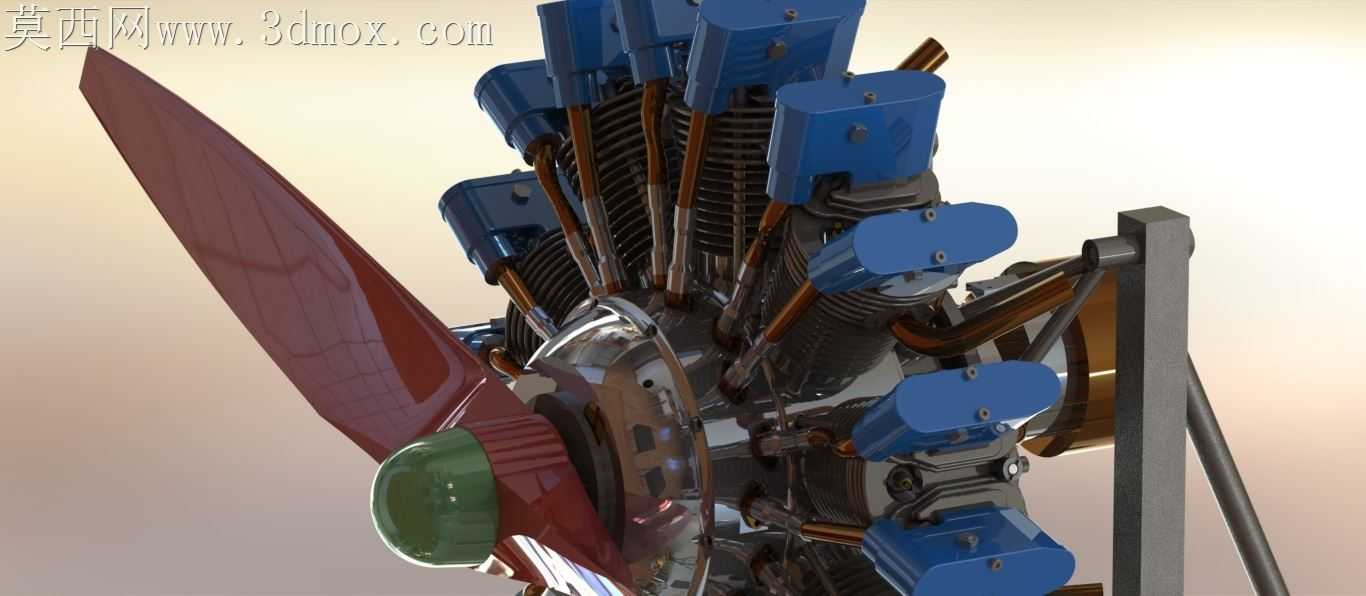

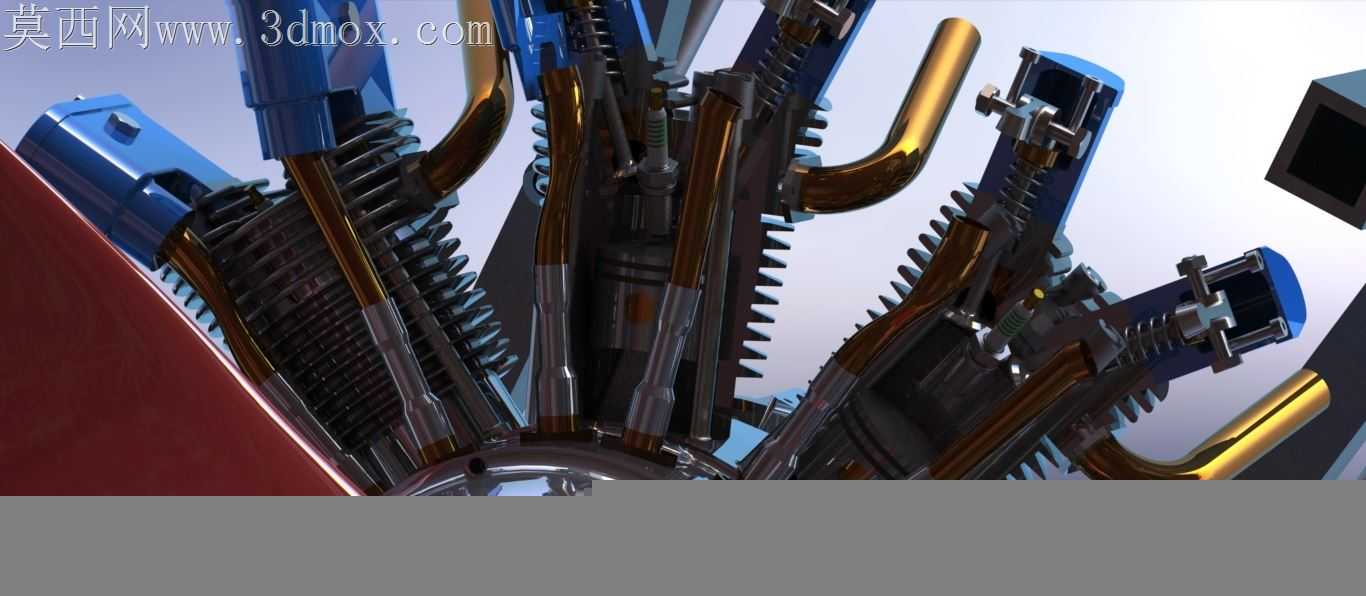

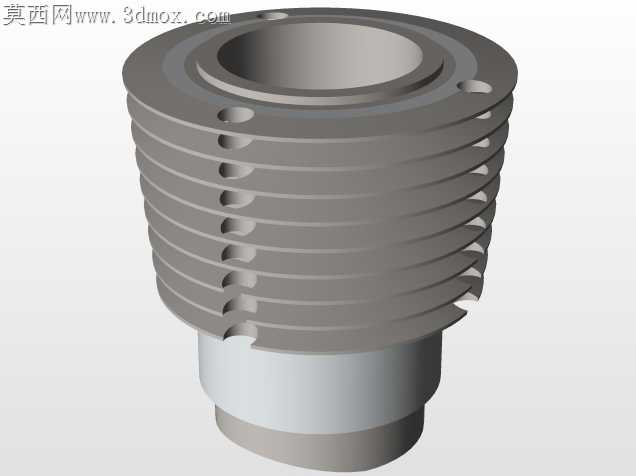

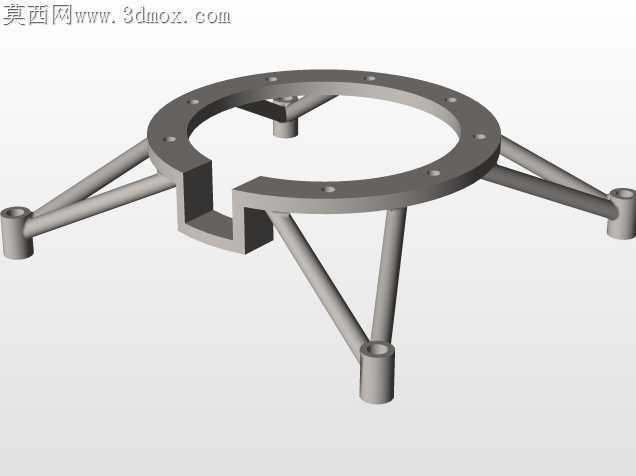

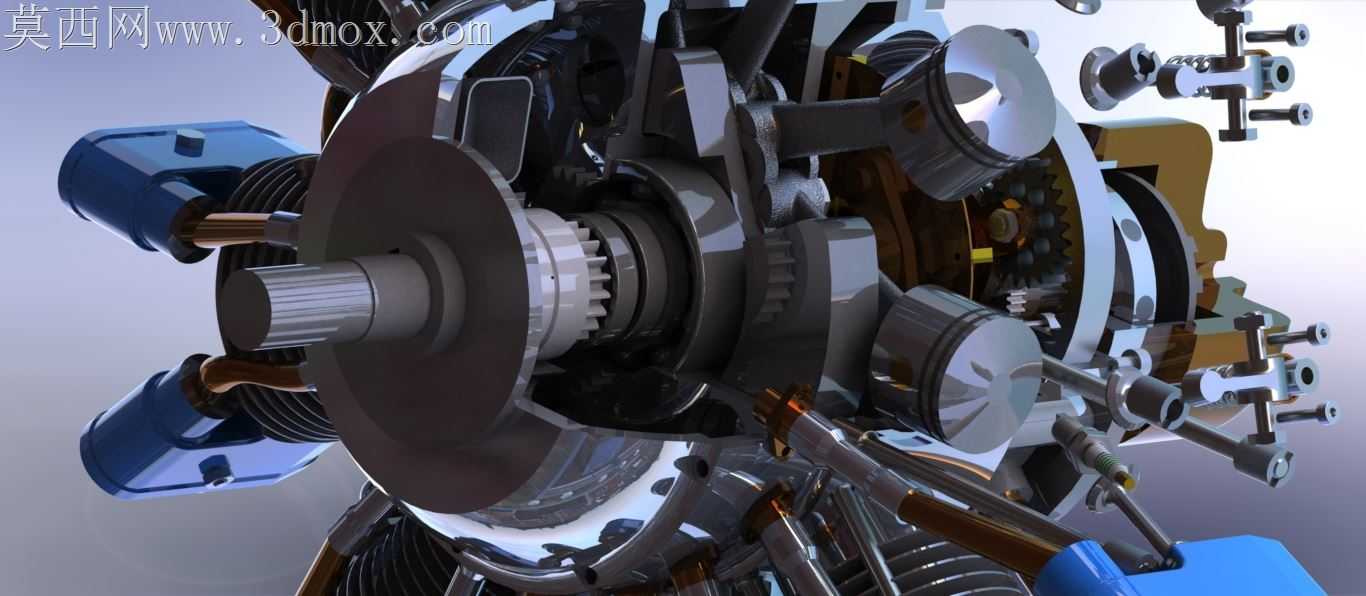

该款径向九缸动力装置主要面向轻型通用航空飞行器动力配套场景，可适配小型固定翼通航飞机、旋翼类轻型飞行器的动力需求，也可作为航空爱好者自制实验类飞行器的动力选型参考，同时能作为航空动力教学领域的具象化结构演示载体，帮助从业者与学习者直观理解星形航空发动机的布局逻辑与运行原理。从实际用途来看，这类径向排布的多缸活塞动力，凭借紧凑的径向布局特性，能够在有限的机头安装空间内实现更大的排量输出，相比同排量直列或V型动力装置，其迎风面的散热条件更适配早期通航飞行器的风冷散热需求，不需要额外布置复杂的液冷管路与散热组件，能够有效降低动力系统的整体重量与维护复杂度，在低空低速飞行场景下可以提供稳定可靠的动力输出，适配飞行器起飞、爬升、巡航等不同工况的动力需求。在功能特性层面，九组气缸围绕中心曲轴呈均匀径向排布，每一组气缸都独立完成进气、压缩、做功、排气的工作循环，交错的做功间隔能够让动力输出更加平顺，降低曲轴运转的振动幅度，中心位置的曲轴组件将各缸活塞的往复运动转化为旋转动力，通过前端的输出结构连接螺旋桨，为飞行器提供推进力；外露的铜质管路分别承担燃油输送、润滑介质导流的功能，蓝色的缸头组件集成了气门与散热鳍片结构，能够在飞行过程中利用迎面气流快速带走缸体燃烧产生的热量，保证动力装置持续工作在合理的温度区间。从设计思路来看，整体结构围绕“小空间大排量、轻量化高可靠”的航空动力核心需求展开，将九组气缸环形布置在曲轴周围，大幅缩短了曲轴的总长度，让整个动力装置的重心更靠近安装基座，提升飞行器机头部分的布局紧凑性，各缸的连接管路、紧固件都采用最短路径排布，既减少了管路耗材的重量，也降低了管路渗漏、振动松脱的故障概率；支撑框架采用三角桁架式结构，在保证结构强度的前提下尽可能削减非承重部位的材料用量，兼顾刚性与轻量化要求。在外形尺寸与安装边界层面，整体结构呈近似圆柱形态，径向尺寸适配多数轻型通航飞行器的机头整流罩内部空间，轴向长度较短，安装基座的连接点位围绕中心曲轴呈环形分布，能够与标准的航空发动机安装架实现匹配对接，输出轴的轴心高度、连接法兰尺寸都符合轻型航空动力的通用安装规范，不需要对飞行器的机身承力结构做大规模改装即可完成适配安装，各缸的维护操作面都朝向外侧，日常检修时不需要拆解整体框架即可完成火花塞更换、管路检查、气门间隙调整等常规维护操作。
