黄铜挂锁结构三维设计方案

　　日常民用与工业场景中，挂锁是应用范围极广的物理防护构件，从户外设备箱柜、仓储笼门、管线检修口，到私人储物柜、旅行箱包、户外围栏门，都能见到这类锁具的身影。不同于内嵌式门锁需要匹配门框开孔尺寸，挂锁的使用灵活性更强，仅需要配合对应规格的锁梁扣、锁鼻即可完成安装，不需要对被锁物件做大规模结构改造，这也是它能在多场景普及的核心原因。这款挂锁采用黄铜材质作为锁体主体，锁梁为硬化不锈钢材质，两种材料的搭配是经过多轮场景验证的成熟方案：黄铜本身的切削加工性能优异，在压铸成型锁体外壳、内部锁芯腔道的时候，能保证较高的尺寸精度，同时黄铜的耐锈蚀能力远优于普通碳钢，在户外高湿度、甚至存在轻度腐蚀的工况下，锁体不会轻易出现锈死、卡滞的问题；而不锈钢锁梁的抗剪切、抗扭强度更高，能抵御普通工具的暴力破坏，同时表面镀铬处理后光滑耐磨，长期开合也不会出现镀层脱落、卡涩的问题。

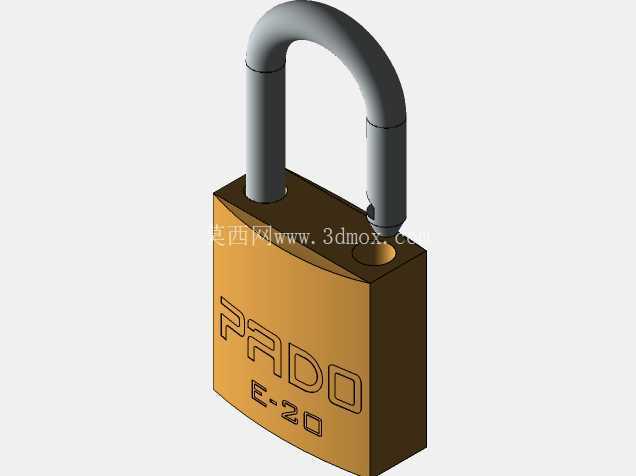

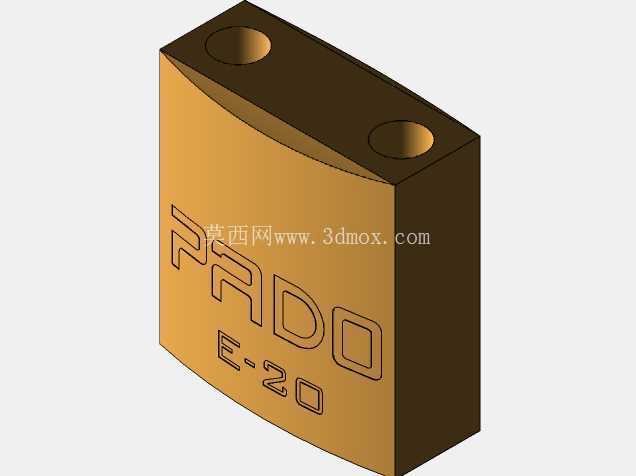

　　从结构设计逻辑来看，这款挂锁采用经典的弹子锁芯结构，锁体内部预留了精准的锁芯安装腔、弹子弹簧孔位，以及锁梁的锁定卡槽，锁梁为U型结构，一端为固定铰接端，插入锁体后可沿轴向转动抬起，另一端为锁定端，锁闭时弹子卡入锁梁的环形卡槽内，限制锁梁的轴向位移，只有匹配的钥匙插入锁芯，带动弹子对齐到解锁位置后，锁梁才能向上抬起完成解锁。在外形尺寸与安装边界的设计上，锁体采用方正的六面体结构，边角做了小圆弧过渡，既避免了尖锐边角的磕碰风险，也能在压铸生产时减少应力集中，降低成型后的废品率；锁梁的内空高度、直径参数经过匹配计算，能适配市面上绝大多数标准规格的锁鼻，不需要用户额外改造配套安装件，锁体底部的锁芯孔做了下沉式设计，能减少雨水、灰尘直接灌入锁芯内部，降低日常使用中的卡滞概率。

　　设计过程中需要重点关注几个配合公差：锁梁与锁体安装孔的配合间隙控制在0.05-0.1mm之间，间隙过大会导致锁梁晃动量过大，防盗性能下降，间隙过小则会在锁体出现轻微形变、或者进入少量灰尘时出现开锁卡滞；锁芯与锁体腔道的配合采用过渡配合，保证锁芯不会在腔道内晃动，同时钥匙转动时的扭矩传递顺畅；弹子孔的位置度公差需要控制在0.02mm以内，否则会出现钥匙插拔不顺、甚至互开率超标的问题。从实际使用的可靠性角度出发，锁体内部的弹簧腔道做了导角处理，避免弹簧在长期压缩回弹过程中出现卡滞，锁梁的铰接端做了防脱限位设计，哪怕锁处于完全打开的状态，锁梁也不会从锁体中完全脱出，避免日常使用中零件丢失的问题。

　　锁体表面做了哑光拉丝处理，既保留了黄铜材质的质感，也不容易在表面留下指纹、划痕，长期使用外观保持度更好。不同于电子锁需要供电、存在电路故障风险，这类纯机械挂锁的环境适应性极强，在-30℃到60℃的环境温度区间内都能正常工作，不需要定期维护，哪怕长期暴露在户外，只需要定期在锁梁位置涂抹少量润滑脂，就能保证十几年的正常使用寿命。在建模过程中，所有的配合面都做了拔模角度处理，适配压铸模具的生产工艺要求，锁体外壳的壁厚保持均匀，避免压铸过程中出现缩孔、冷隔等缺陷，内部的加强筋位置也做了圆角过渡，提升锁体整体的抗冲击能力，哪怕受到外力撞击，也不会轻易出现壳体开裂的问题。
