摆线转子式润滑油泵结构设计

这款摆线转子式润滑油泵主要应用于中小功率内燃机、小型工业减速机以及固定式液压站的循环润滑回路中，核心作用是将储油腔的润滑油加压输送至各摩擦副表面，在运动部件之间形成稳定的油膜，避免金属直接接触产生干摩擦，同时带走摩擦产生的磨屑与热量，延长整套动力传动装置的服役寿命。从实际使用场景来看，这类油泵多安装在发动机缸体下部或者减速机的侧端安装面，依靠动力输入轴获取运转动力，不需要额外配置独立驱动源，整体结构紧凑，适配安装空间有限的紧凑型动力单元。

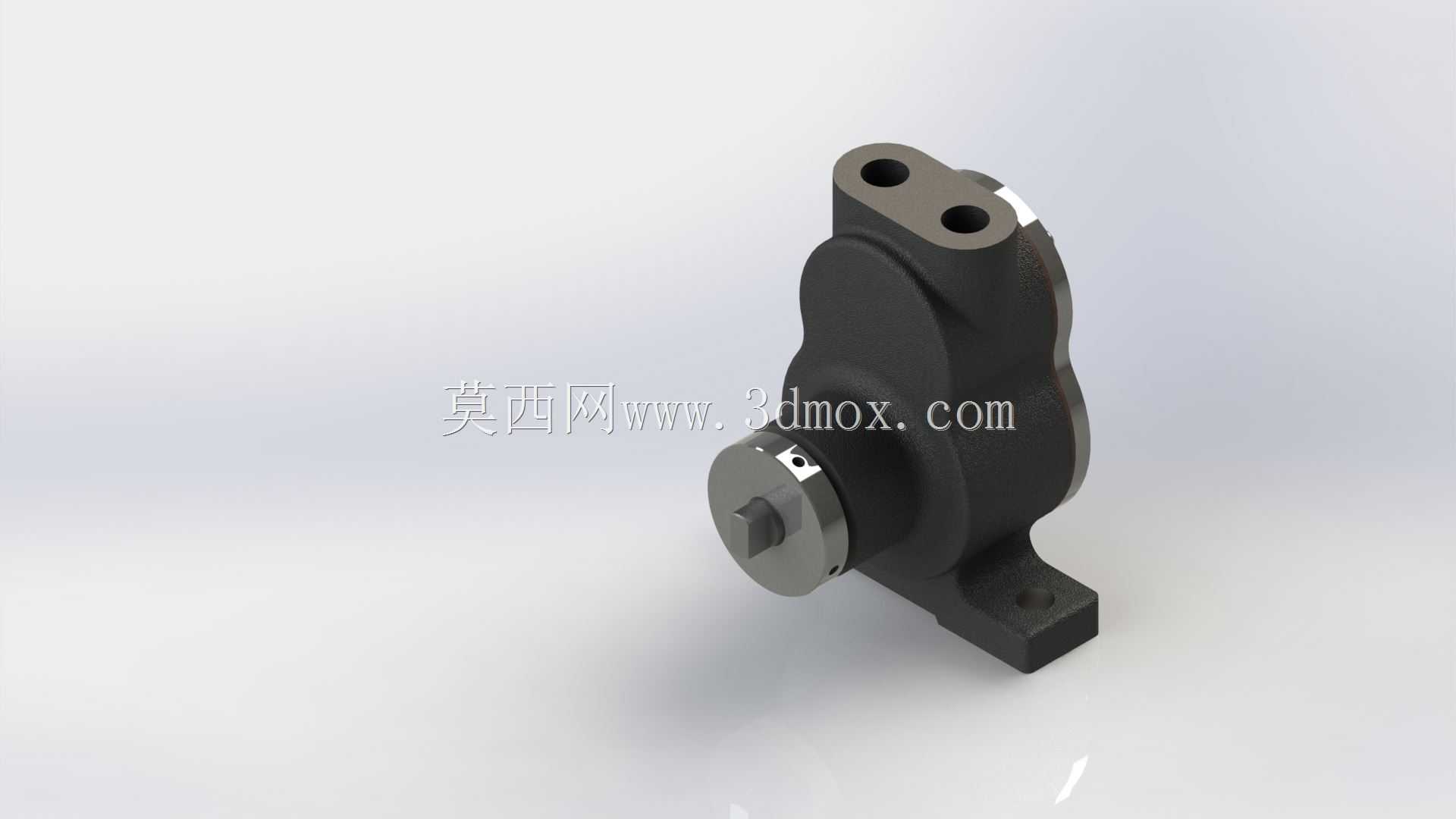

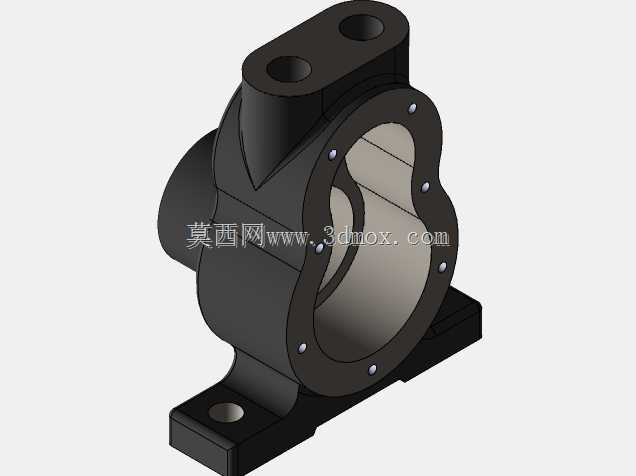

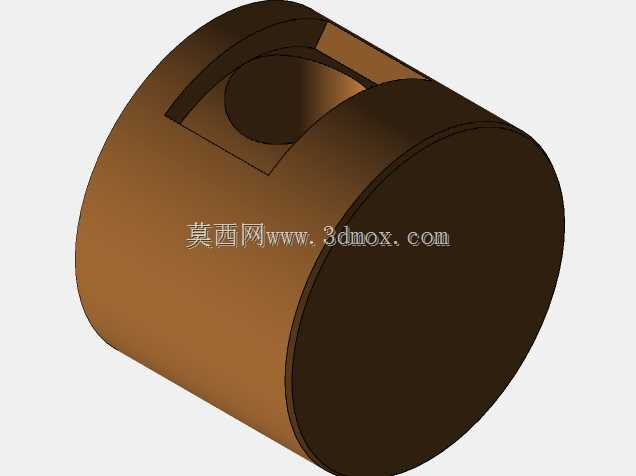

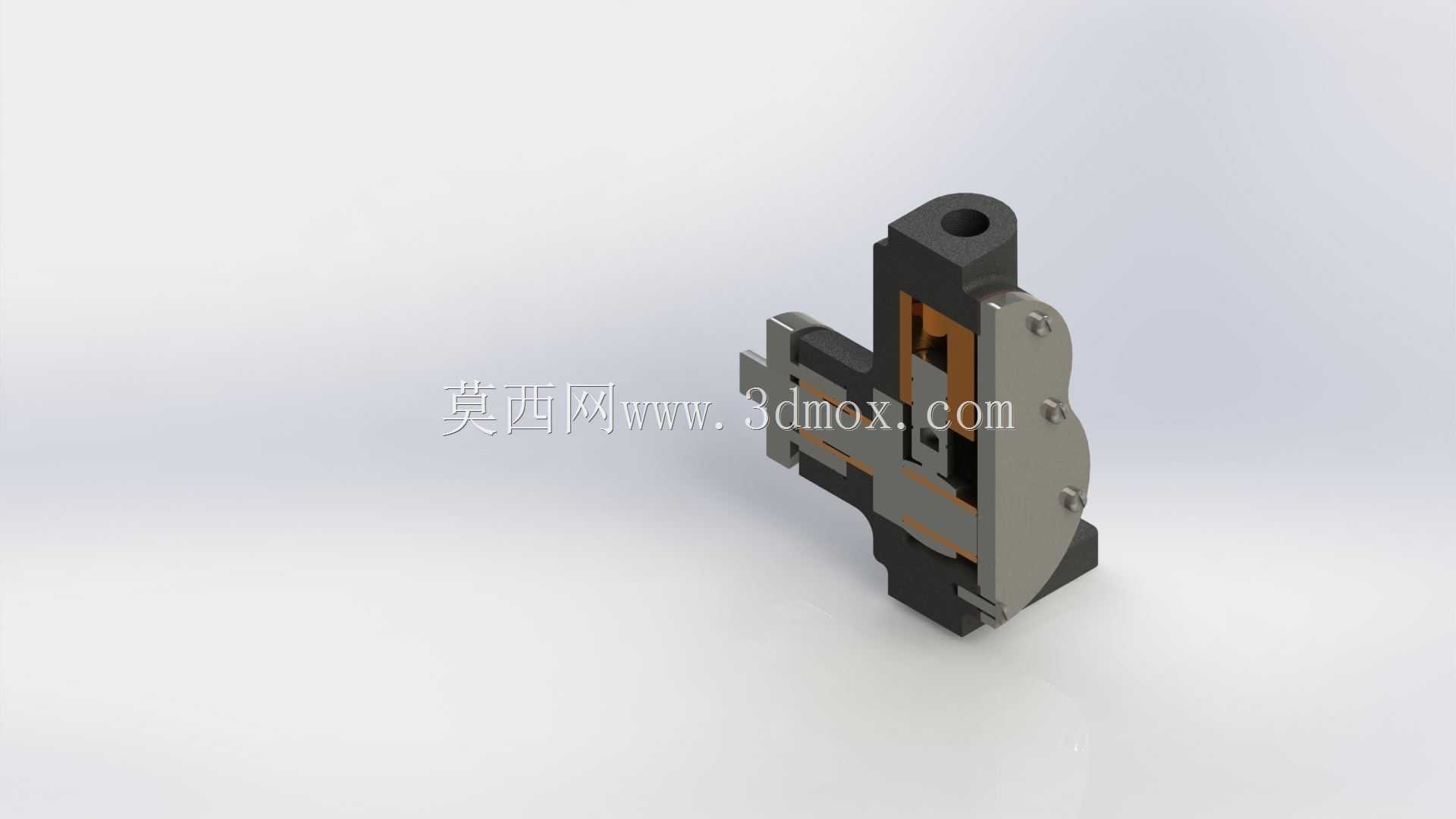

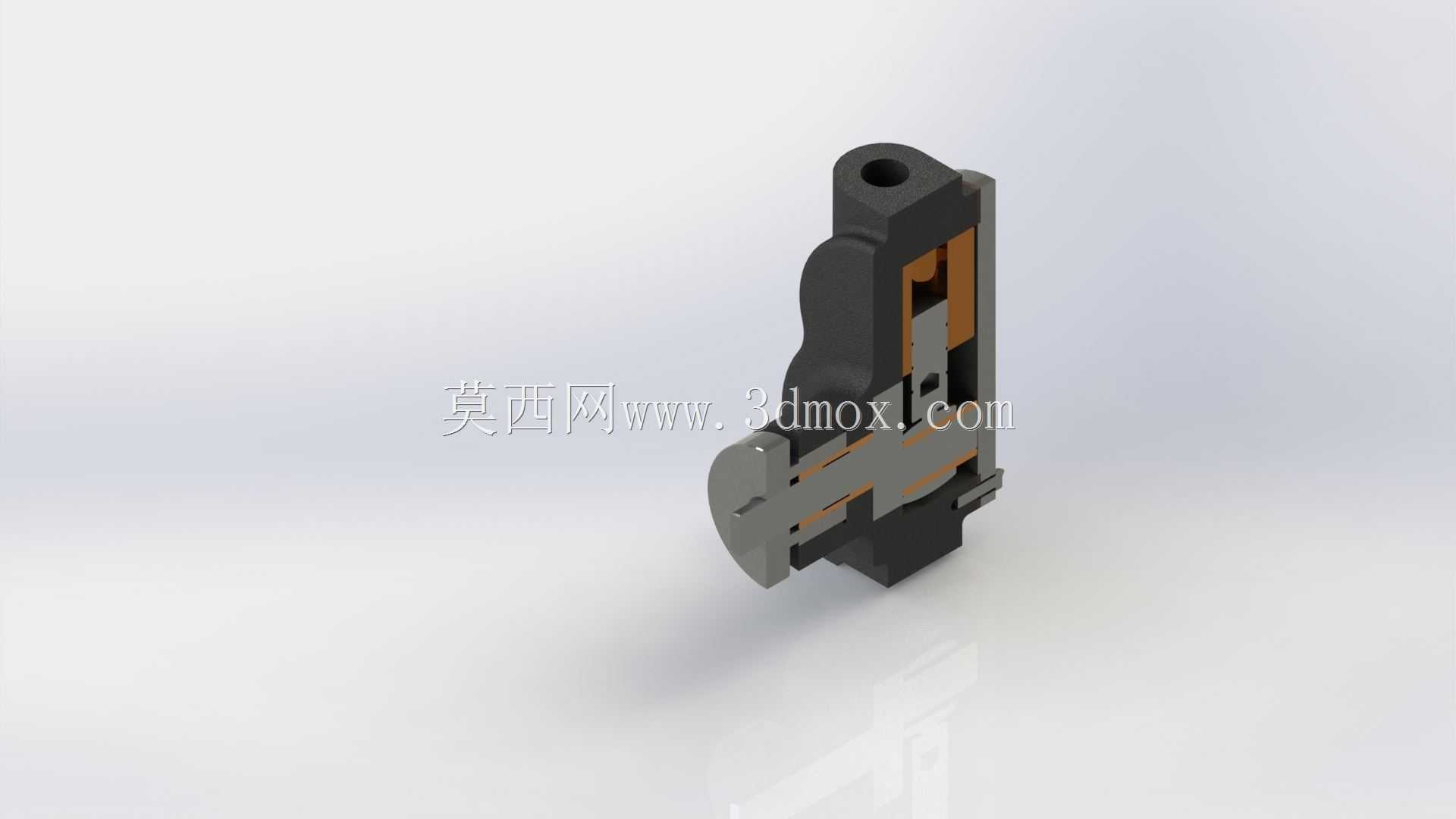

从功能特性来看，该款油泵采用内啮合摆线转子作为核心增压元件，相比传统外啮合齿轮泵，其运转时的流量脉动更小，工作噪音更低，同时在相同排量参数下体积可以缩小近三分之一，非常适合对安装空间有严格限制的设备使用。泵体内部设置有独立的进油腔与压油腔，进油侧通过滤网连通油池，压油侧直接对接设备的润滑油道，转子运转过程中通过齿间容积的周期性变化完成吸油与压油动作，能够稳定输出满足润滑需求的油压，保证各润滑点的供油量充足。

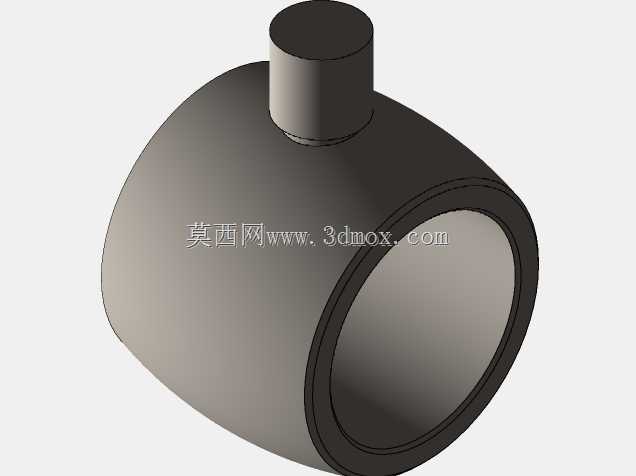

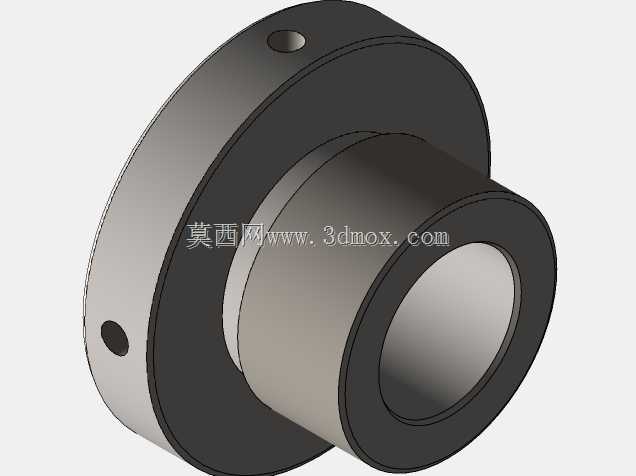

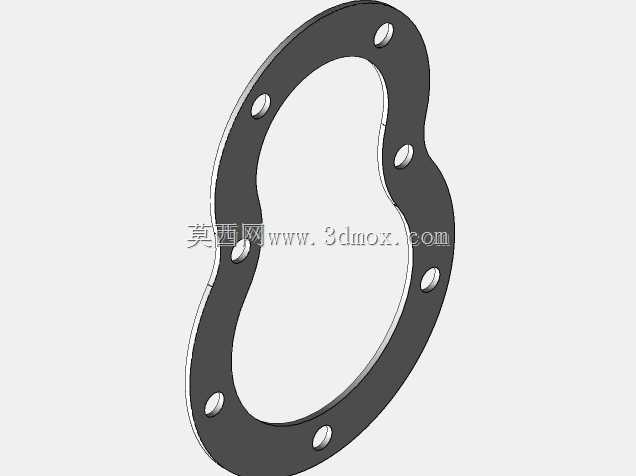

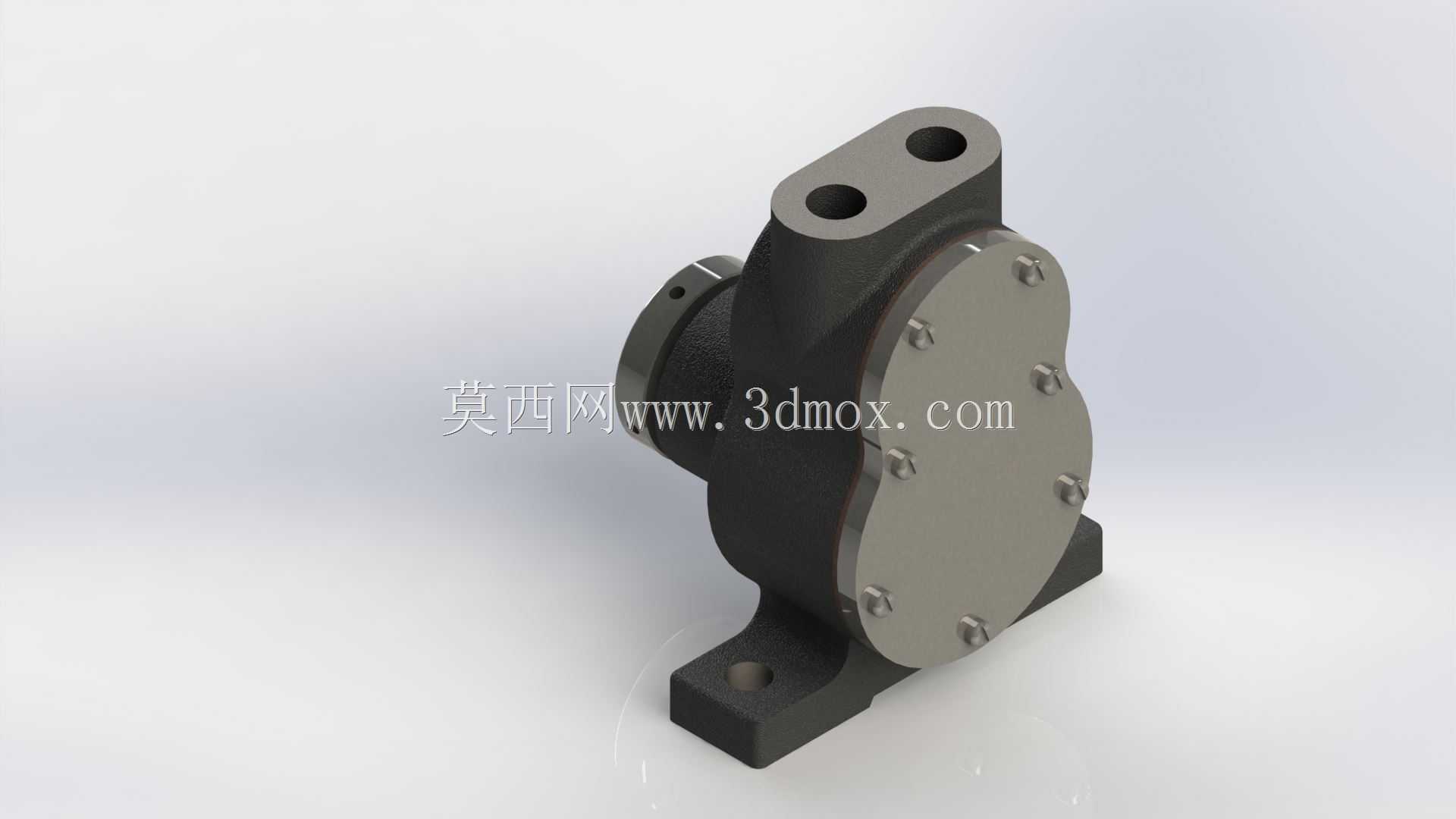

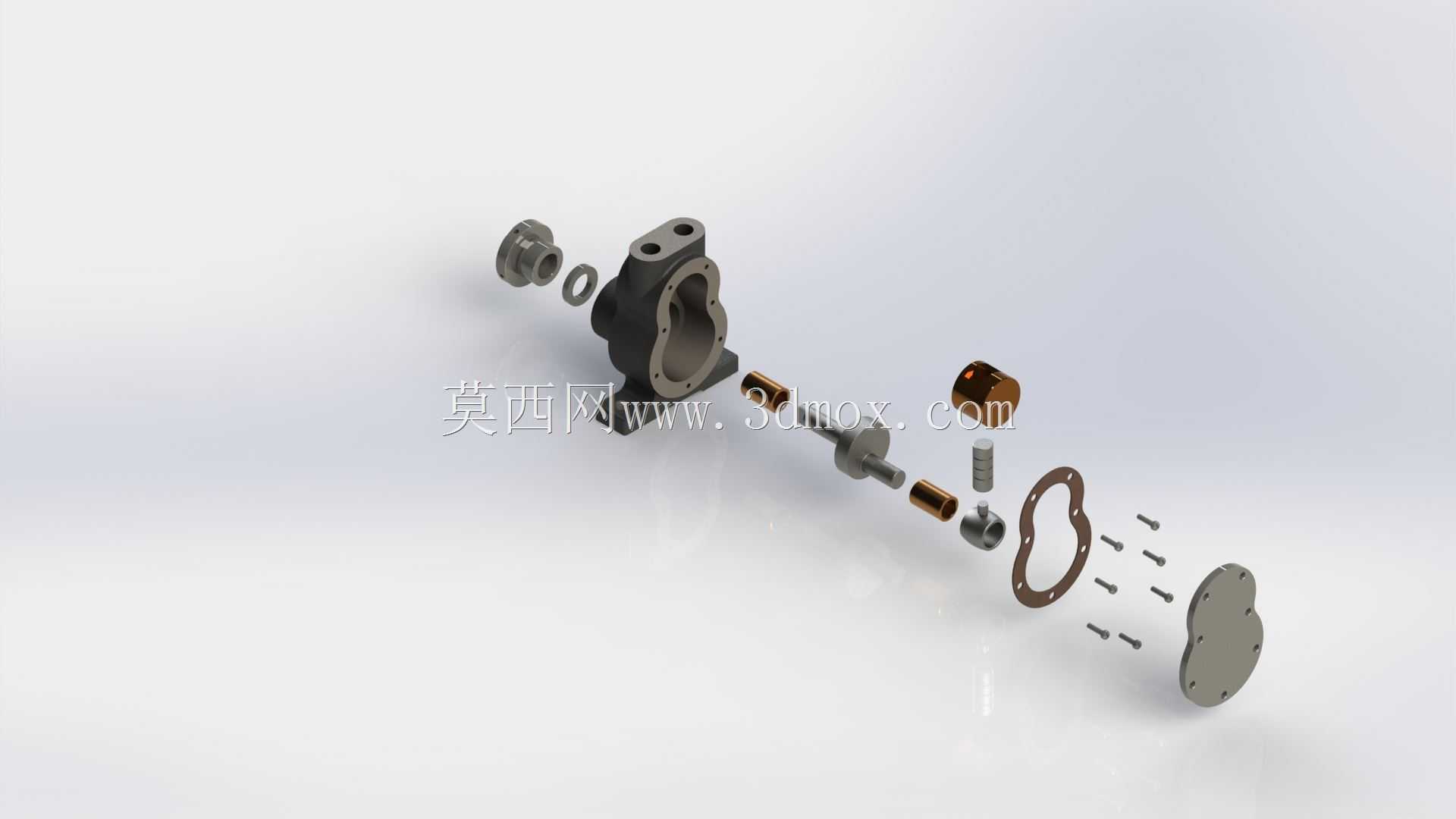

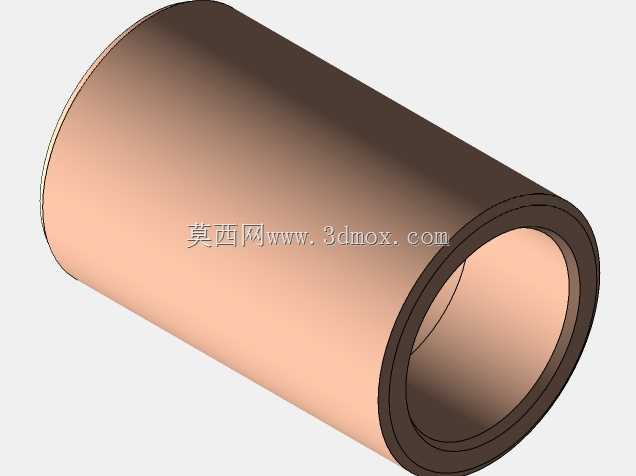

设计过程中，首先根据目标设备的润滑需求确定转子的排量参数，再反向推导泵体的内腔轮廓尺寸，保证转子在腔体内运转时无卡滞，同时将端面间隙控制在合理范围，既避免间隙过大导致油压泄漏，也防止间隙过小造成运转时的摩擦磨损。泵体两侧分别设置端盖与密封结构，其中纸垫密封结构可以补偿加工过程中的端面平面度误差，防止润滑油从结合面渗漏，同时也能避免外界杂质进入泵腔内部划伤转子表面。输入轴与泵体之间设置有轴套与密封件，既可以支撑轴的径向载荷，也能防止润滑油顺着轴向外泄漏。

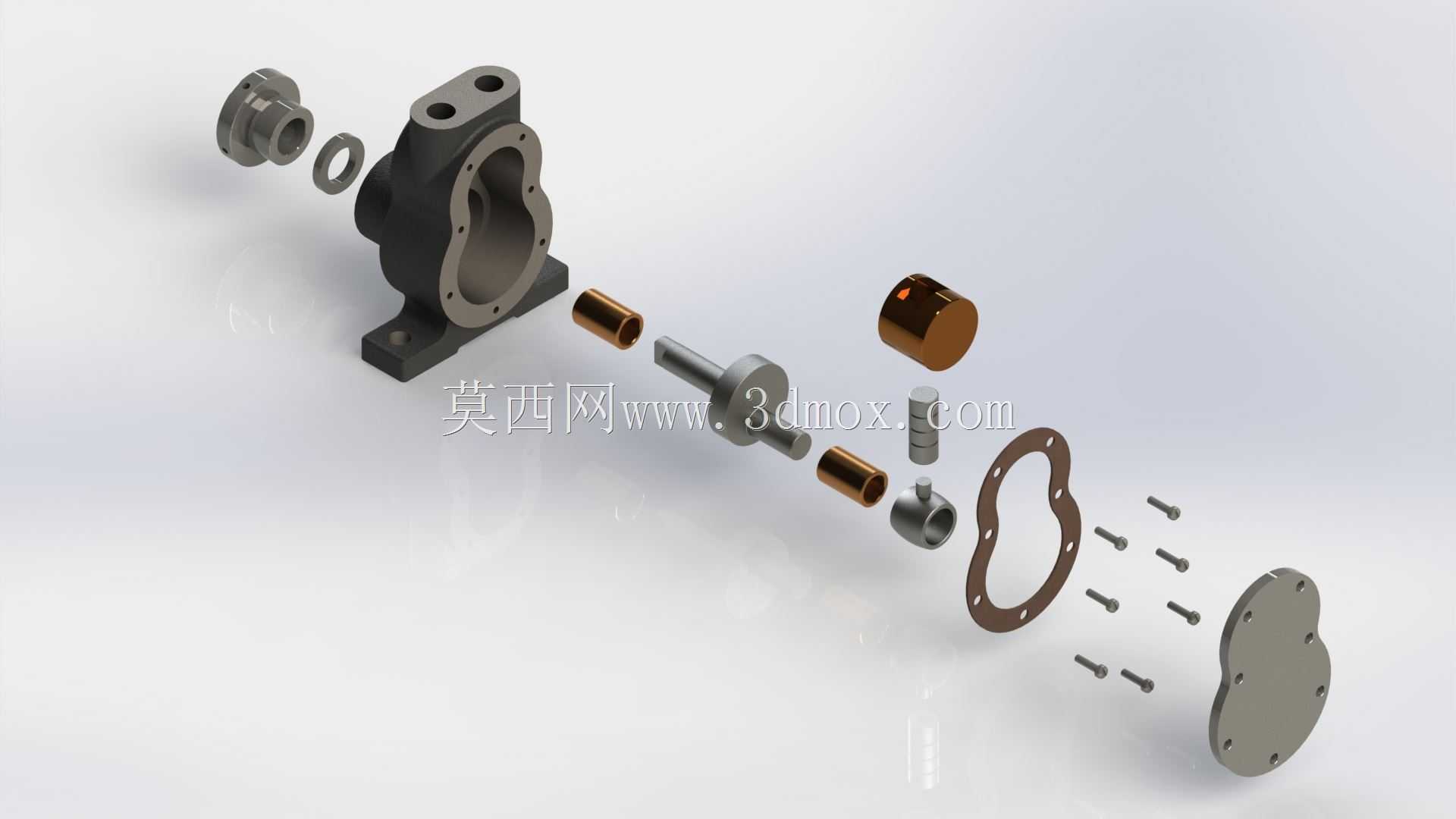

安装边界方面，泵体的安装法兰设置有两个定位销孔与两个紧固螺栓孔，安装时可以通过定位销快速对准设备上的安装位，保证输入轴与设备动力输出轴的同轴度符合要求，避免轴承受额外的偏载力。整体结构的所有零件均采用同轴式布局，轴向总长度控制在紧凑范围内，径向最大尺寸不超过泵体法兰的外轮廓，安装时不需要预留额外的侧向操作空间，仅需在端盖侧预留螺栓紧固的操作空间即可，适配多数现有小型动力设备的安装接口，不需要对原有设备的安装位做大规模改造即可替换使用。各连接螺栓采用统一规格的标准紧固件，日常维护拆解时不需要配置特殊规格的工具，后期更换密封件或者清理泵腔杂质时操作十分便捷。
