可调节拉紧式切换门锁结构设计

在日常的工业储运、工装夹具配套以及民用储物场景中，箱盖类部件的可靠锁闭一直是结构设计中容易被忽略却直接影响使用体验的环节，这款可调节拨动式拉紧门锁，正是针对这类场景的锁固需求做的针对性结构优化。不同于普通的卡扣式搭扣仅能实现简单的扣合限位，这款锁具在结构上集成了螺纹张紧调节结构，在锁闭状态下可以通过调整螺杆的旋入长度，改变锁扣的拉紧行程，既能够补偿长期使用后锁具部件磨损产生的配合间隙，也可以适配不同厚度公差的箱盖密封件——比如带橡胶密封条的工具箱，在密封条长期使用产生压缩永久变形后，无需更换锁具，仅需调整调节螺杆的长度，就能重新获得足够的锁闭压紧力，避免箱盖因密封压力不足出现晃动、防尘防水性能下降的问题。

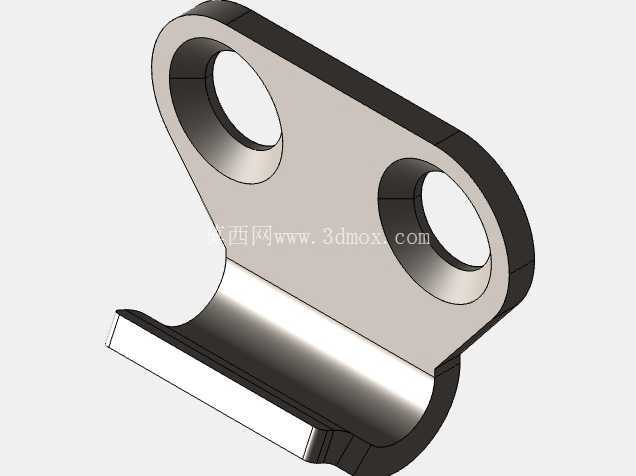

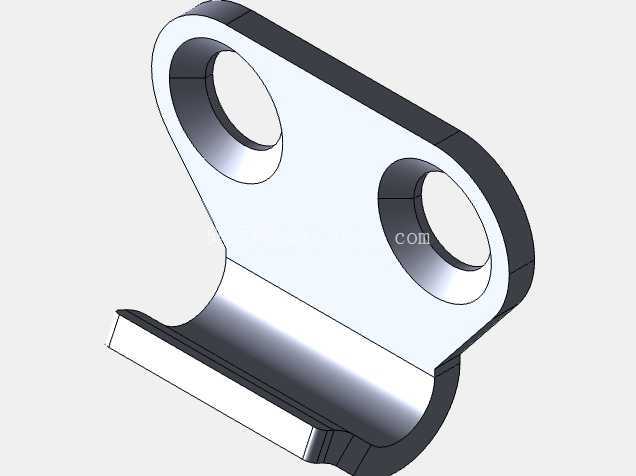

从安装边界来看，这款锁的固定端采用双孔平行安装位，两个安装孔的中心距按照通用五金件的配套尺寸设计，安装时仅需在被固定的箱体侧壁对应位置加工两个同孔径的安装孔，使用标准紧固件即可完成固定端的安装，不需要额外加工复杂的定位槽或者异形安装位，对安装面的平面度要求也相对宽松，即使是薄壁冲压结构的箱体、或者滚塑工艺制作的储运箱，也能通过加装简单的补强衬板完成安装。锁体的活动端挂钩部分做了圆弧过渡处理，在扣合和解锁的过程中不会与箱体上的挂扣产生尖锐的刮擦，既能够减少操作过程中的漆面磨损，也能避免操作人员在快速开合箱盖时被毛刺划伤。

实际应用场景中，这类锁具的适配范围非常广：车间里常用的五金工具箱，采用这类拉紧锁可以保证在搬运、甚至车辆转运过程中箱盖不会因为颠簸意外弹开，避免工具散落丢失；物流周转用的运输箱，搭配密封胶条使用时，可调式的拉紧结构能够保证胶条全程处于均匀压缩状态，满足短途运输中的防尘、防泼溅需求；在工装夹具设计领域，这类锁扣也常被用来做快速压紧机构，针对一些需要频繁开合的防护盖板、工装定位压板，相比螺栓压紧的结构，这种搭扣式的拉紧锁不需要额外工具，徒手就能完成锁闭和解锁操作，单次开合的操作时间不超过两秒，能够大幅提升频繁操作场景下的作业效率。

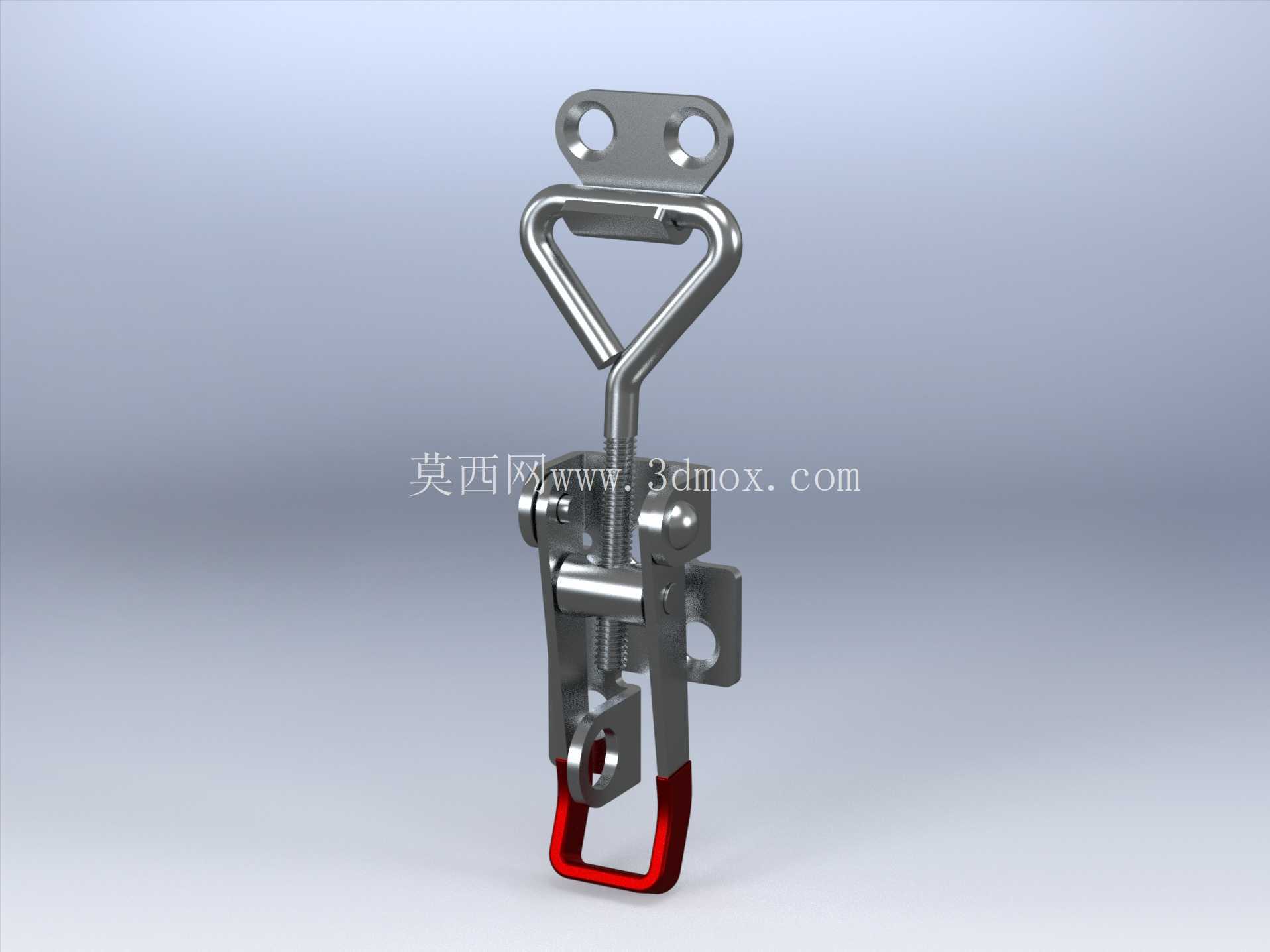

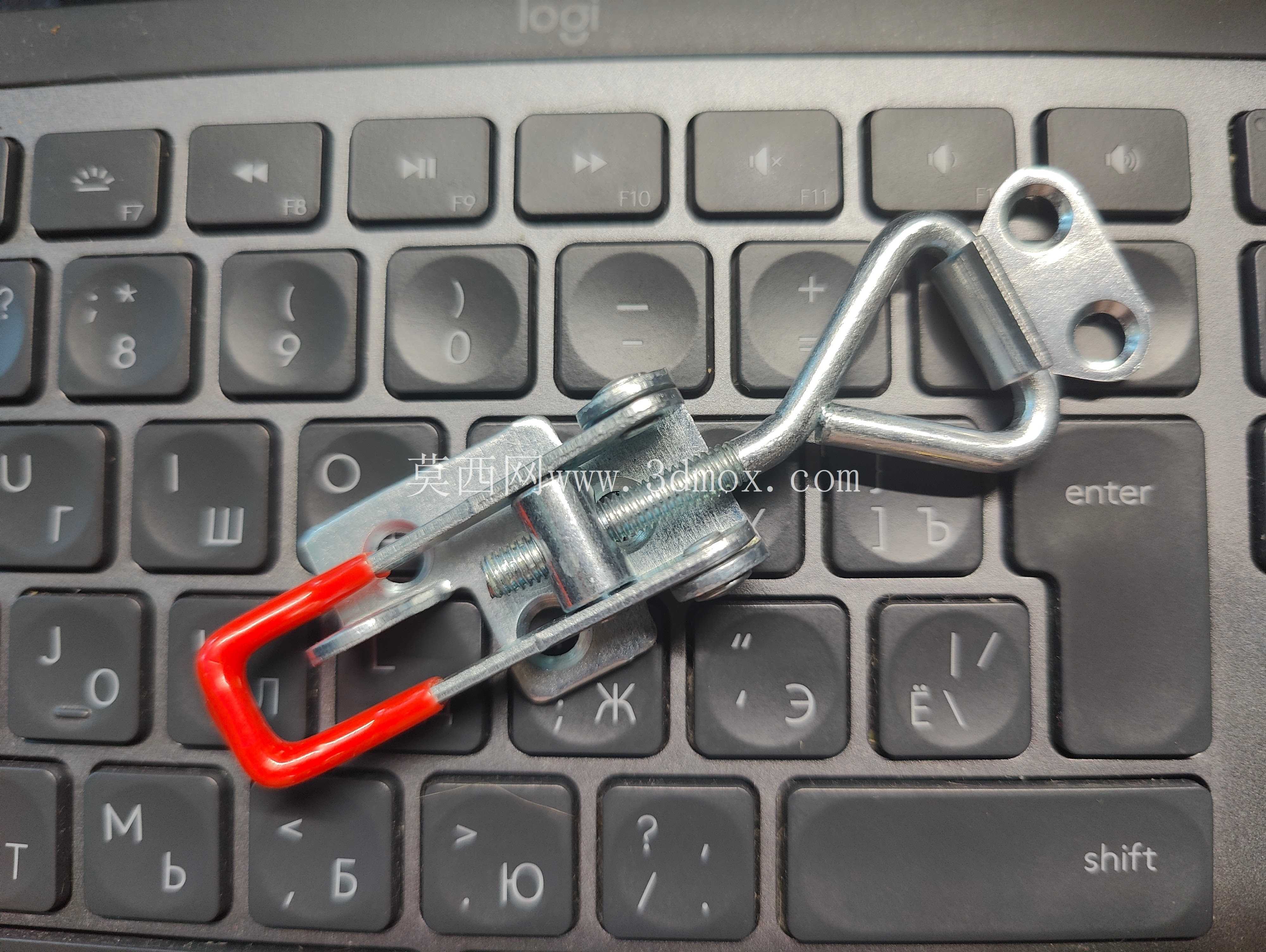

从结构设计的细节来看，这款锁的操作手柄采用了三角形闭环结构，相比开放式的手柄，闭环结构在承受较大拉紧力的时候不会出现手柄端部向外张开变形的问题，操作人员在戴劳保手套操作时也能方便地将手指穿入手柄环内发力，不会出现打滑脱手的情况。锁体的铰接部位都做了同轴度的配合公差控制，铰接轴与孔之间采用小间隙配合，长期反复开合也不会出现明显的松旷量，锁体底部的挂钩部分做了红色的浸塑处理，一方面是起到视觉提示的作用，让操作人员能够快速识别锁具的解锁操作位，另一方面浸塑层也能起到缓冲作用，在锁闭状态下如果出现轻微的振动冲击，浸塑层可以吸收部分冲击能量，减少金属部件之间的碰撞异响，同时也能避免挂钩与箱体挂扣长期硬接触产生的磨损。

在设计选型时需要注意，这类拉紧锁的拉紧行程存在一定的调节范围，安装时需要先根据箱盖的实际压紧量调整好螺杆的初始长度，保证锁扣在扳下手柄的过程中能够产生足够的拉紧力，同时又不会因为拉紧量过大导致手柄扳动时需要的操作力过大，影响正常使用。如果是用于有户外使用需求的场景，锁体的金属部件建议采用不锈钢材质或者做镀锌钝化处理，避免长期在潮湿环境下出现锈蚀，导致铰接部位卡滞、调节螺纹失效。另外锁具的安装位置需要避开箱体的应力集中区域，尤其是薄壁结构的箱体，固定端的安装位置最好设置在箱体的加强筋部位，避免长期拉紧受力后箱体壁出现变形凹陷，导致锁闭失效。

相比传统的挂锁或者普通搭扣，这种带张紧调节功能的拨动门锁，在锁闭可靠性、操作便捷性以及后期维护成本上都有明显的优势，不需要定期更换部件，仅需简单的调整就能长期保持稳定的锁闭效果，不管是用于新设备的结构配套，还是旧有箱柜的锁具升级替换，都是非常合适的选择。在三维建模过程中，这款锁的各个运动部件都按照实际的装配关系做了配合约束，铰接部位的转动行程、调节螺杆的可调范围都和实际产品保持一致，在做整体设备的装配设计时，可以直接将模型调入装配体中，模拟锁具的开合运动，验证安装位置是否存在干涉、操作空间是否足够，不需要额外再对锁具模型进行二次修正，能够有效缩短结构设计阶段的选型验证周期。
