对称式四孔安装合页铰链结构设计

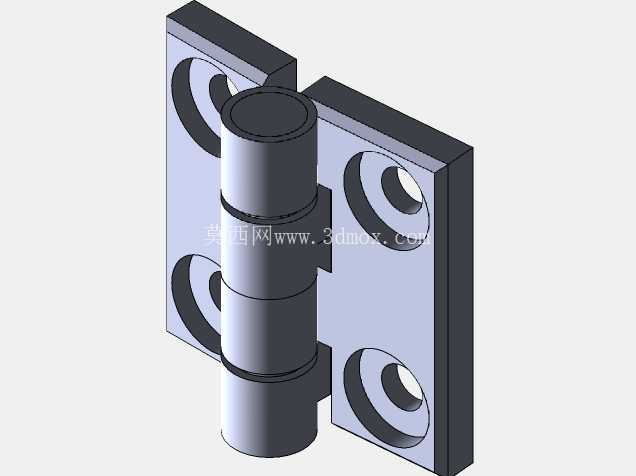

　　这类铰接件是工业设备、民用柜体、防护结构上最常用的转动连接部件，核心作用是实现两个被连接件之间绕固定轴线的定角度回转，同时保证连接状态下的结构刚性，不会出现连接面错位、轴向窜动的问题。从结构设计逻辑来看，这款铰链采用对称式双页片布局，中间的销轴段做了三段式阶梯结构，上下两段分别嵌入两侧页片的轴套孔内，中间段作为转动配合的核心工作面，既保证了转动过程中的同轴度，也避免了页片转动时出现轴向偏移，相比单段销轴的结构，三段式设计的抗侧向载荷能力提升明显，在频繁开合的使用场景下，轴套的磨损速度会更慢，整体使用寿命更长。

　　页片上的四个安装孔采用沉头设计，安装时螺丝头部可以完全沉入孔内，不会突出页片表面，既避免了开合过程中螺丝与对面页片、被连接件发生干涉，也能让安装后的接触面完全贴合，不会出现局部翘曲的问题，四个安装孔分别布置在页片的四个角位，受力点分布均匀，当页片承受垂向载荷时，每个安装孔的受力差值控制在较小范围内，不会出现单个孔位应力集中导致的连接松动、页片变形问题。在实际应用场景中，这类铰链可以适配多种安装场景，小到设备的小型检修门、电气柜的柜门，大到防护围栏的检修门、小型设备舱的舱门，都可以通过匹配对应规格的紧固件完成安装，安装时只需要保证两个页片的轴套段同轴对齐，将销轴穿入后即可完成铰接装配，不需要额外加工复杂的配合面，对安装面的加工精度要求相对宽松，只要两个被连接面的安装孔位对齐，平面度误差在常规钣金加工公差范围内，就可以保证开合顺畅。

　　从安装边界来看，页片的平面部分厚度均匀，轴套部分的外径略大于页片厚度，安装时需要在两个被连接件的开合侧预留出轴套半径的间隙，避免开合过程中轴套与被连接件的侧边发生剐蹭，四个安装孔的中心距按照标准五金件的常用尺寸设计，可以适配市面上常规的沉头螺丝规格，不需要单独定制紧固件。转动阻尼方面，这款铰链的轴套与销轴之间采用间隙配合，转动过程中没有额外的阻尼结构，开合阻力小，适合需要频繁手动开合的场景，如果需要带阻尼的使用场景，可以在销轴与轴套的配合面增加阻尼脂或者阻尼垫片，不需要改动整体结构就可以实现功能拓展。

　　在结构强度设计上，页片的转角位置做了小圆角过渡，避免了直角位置的应力集中，当页片承受开合过程中的冲击载荷时，圆角位置可以分散应力，不会出现直角处开裂的问题，轴套与页片的连接位置做了加厚处理，因为这个位置是整个铰链受力最大的区域，开合过程中所有的载荷都会传递到轴套与页片的结合处，加厚处理可以提升这个位置的抗弯折能力，即使承受超出常规使用范围的载荷，也不会先从结合位置发生断裂。日常使用过程中，只需要定期在销轴与轴套的配合位置添加润滑脂，就可以长期保持开合顺畅，不会出现卡顿、异响的问题，因为整体结构没有复杂的弹性零件、锁紧机构，故障点非常少，维护成本极低，适合在工业生产环境下长期使用，不需要频繁更换配件。
