无人地面车辆轮边悬架万向节总成

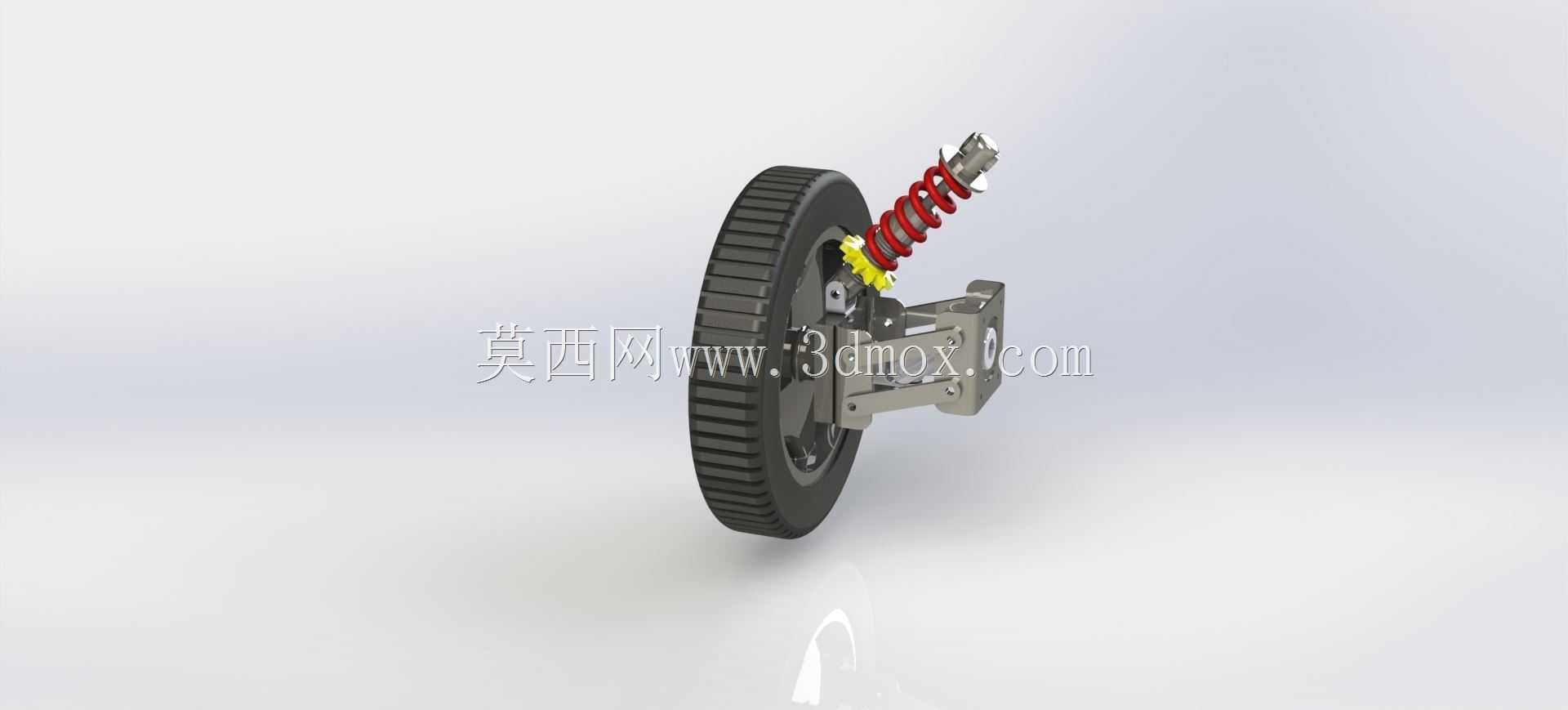

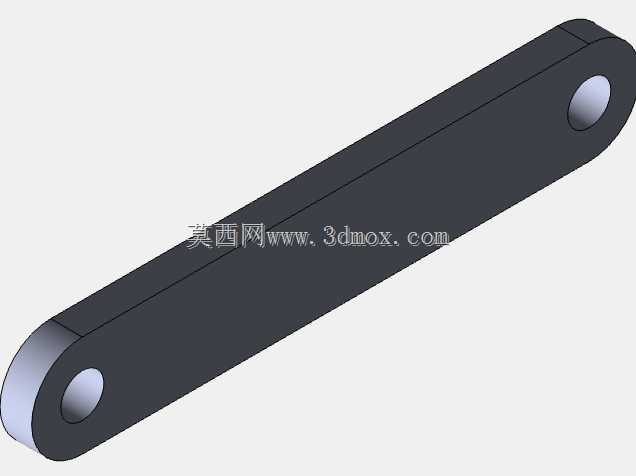

　　这套轮边行走总成的设计初衷，是服务于小型低速无人地面车辆的行走系统开发，核心采用成熟轮椅级通用部件做适配性集成，避免从零开发行走部件带来的可靠性验证成本，适配厂区巡检、园区短途配送、封闭场景作业类无人车的改装与量产需求。从结构布局来看，总成将驱动输出、减震缓冲、转向连接三个功能模块做了高度集成，轮轴端直接连接驱动轮，通过带阻尼的螺旋弹簧减震器连接车架侧安装座，万向节结构布置在减震器与车架连接的铰接位，允许轮组在遇到路面起伏时同时完成上下跳动与小角度转向的复合动作，不会出现运动卡滞。

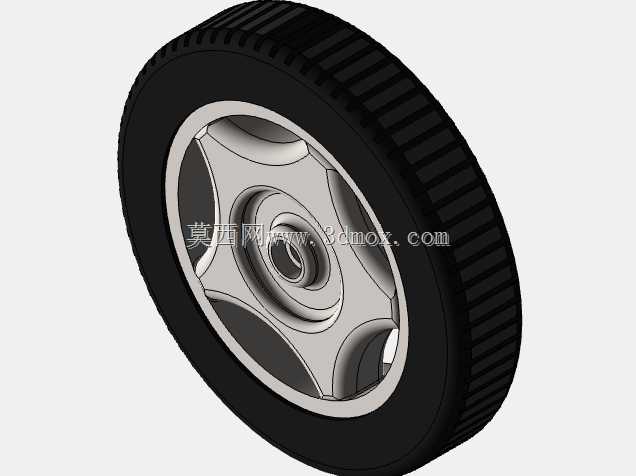

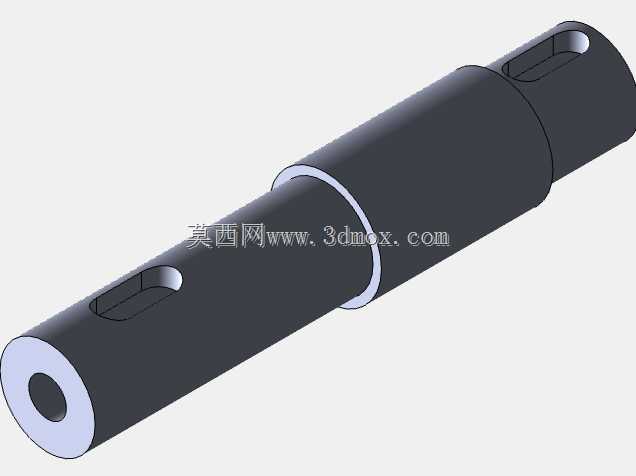

　　设计过程中优先考虑了安装边界的适配性，轮组的轮距预留量可通过调整安装座的固定孔位适配不同宽度的车体，减震器的安装倾角做了15度的可调余量，可根据整车整备质量调整弹簧预压量，匹配不同载荷下的减震硬度需求。万向节的铰接副采用自润滑衬套结构，无需额外加注润滑脂，减少后期维护频次，铰接点的限位结构做了硬限位设计，避免轮组跳动超行程拉扯驱动线缆与线束。轮辋采用标准的小尺寸充气轮安装接口，可直接替换市面通用的6寸到8寸驱动轮，无需重新设计轮轴连接结构，轮轴的输出端采用平键加锁紧螺母的固定方式，传递扭矩时不会出现轮辋打滑的问题。

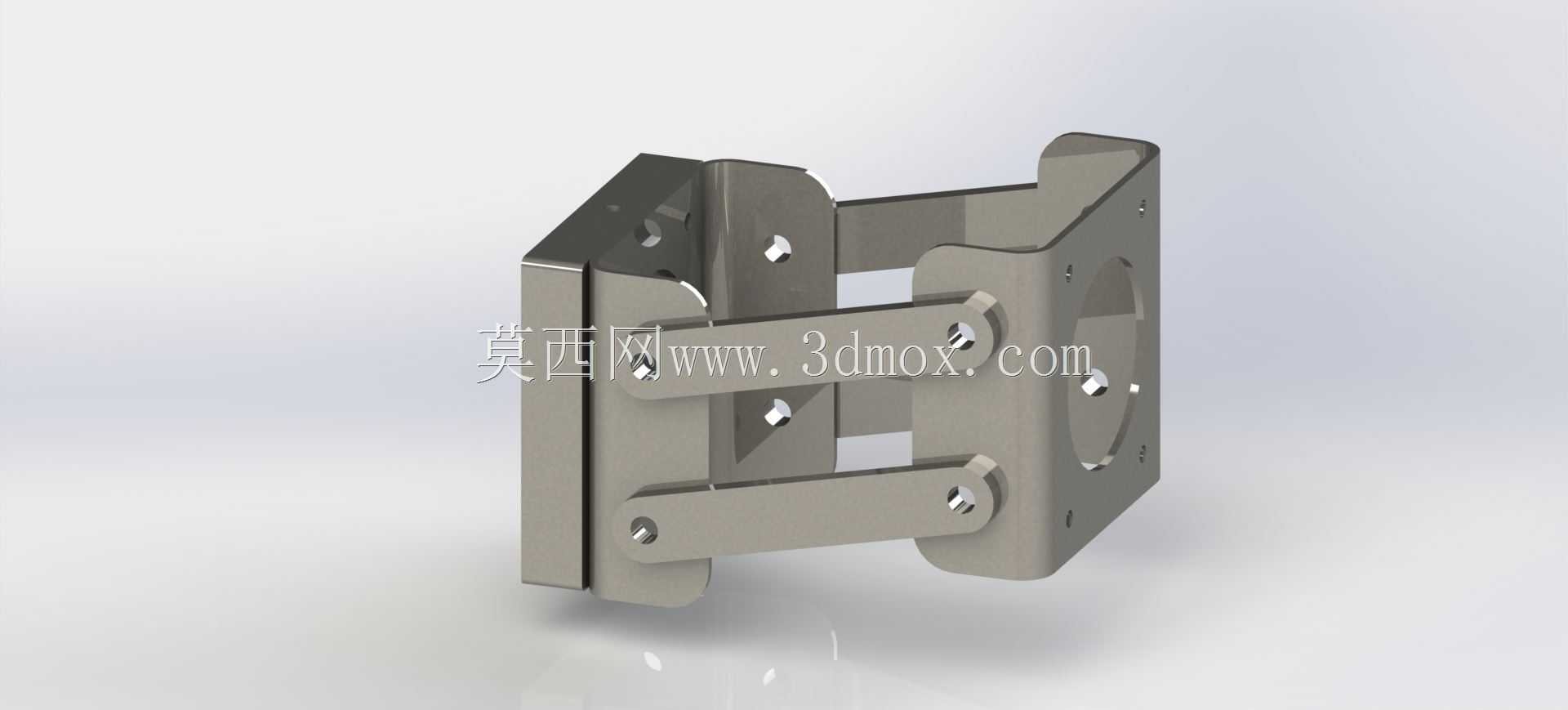

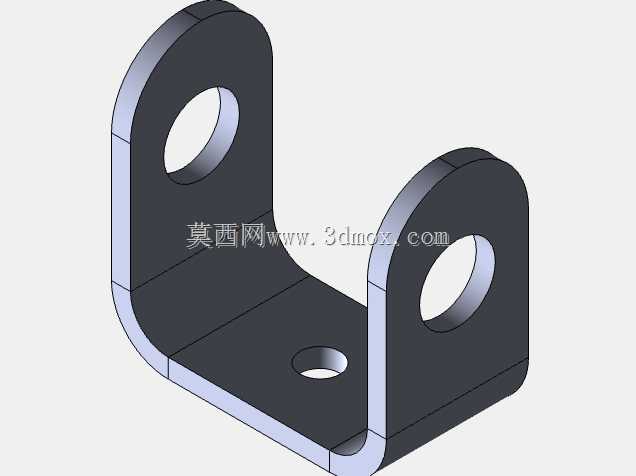

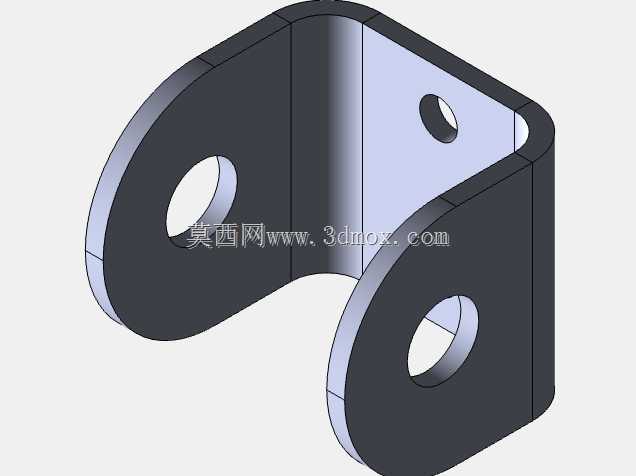

　　减震弹簧的线径根据无人车常见的50kg到120kg整备质量做了匹配，弹簧刚度设置为遇到20mm高度的路面凸起时，轮组跳动行程控制在30mm以内，不会将冲击直接传递到车架上的传感器与电控元件，保障车载感知设备的运行稳定性。整个总成的车架侧安装面设计为平面法兰结构，可通过螺栓直接固定在铝型材搭建的车体框架或者钣金焊接车架上，安装孔位采用长圆孔设计，允许前后方向有10mm的安装调整余量，降低车架焊接或者型材拼接时的加工精度要求。万向节的转动间隙控制在0.1mm以内，避免轮组在转向或者跳动时出现旷量，影响无人车的行驶轨迹精度，铰接点的销轴采用不锈钢材质，应对户外潮湿场景下的防锈需求。

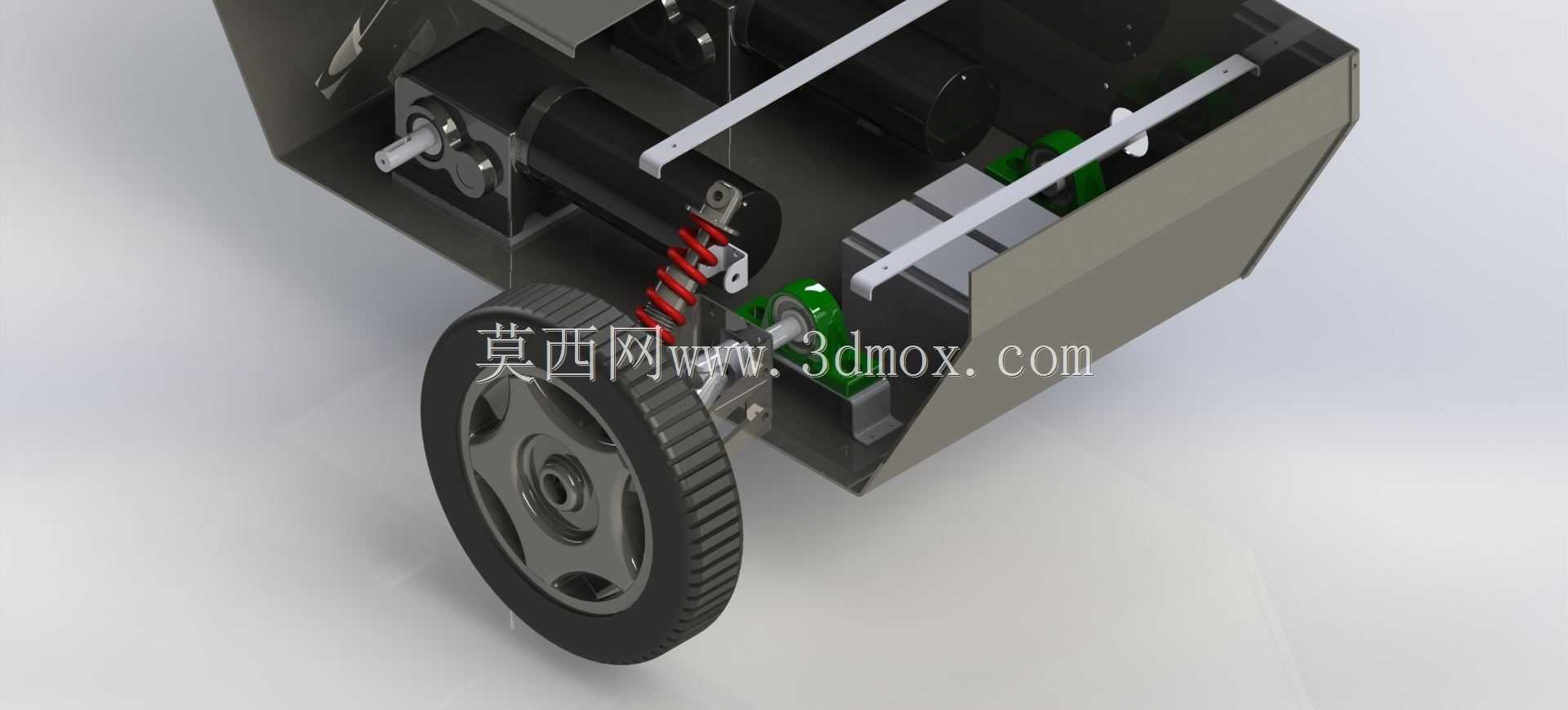

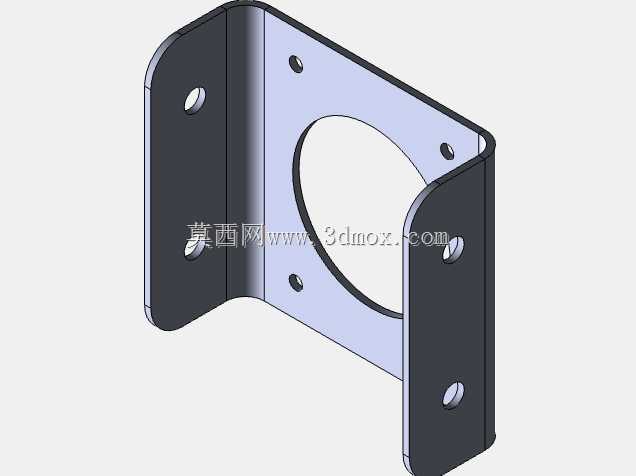

　　驱动电机的安装位与轮轴平行布置，通过同步带或者直连结构传递动力，电机安装座同样设置了张紧调节结构，方便调整传动件的张紧度，不需要额外拆卸轮组即可完成维护。整个结构在设计时做了运动干涉校核，轮组在最大跳动行程、最大转向角度的复合工况下，不会与减震器、车架安装座、线束护板发生剐蹭，所有运动部件的间隙预留量不小于5mm，避免加工误差带来的运动卡滞。这套结构没有采用复杂的独立悬架多连杆结构，而是用单减震器加万向节铰接的简化结构，在满足低速无人车行驶需求的前提下，大幅压缩了结构占用空间，轮组内侧预留的空间可以布置电机驱动器、线束接插件等部件，提升车体内部的空间利用率。
