小型有刷直流电机整机结构设计

　　做小型设备结构开发的工程师，大多遇到过动力选型和结构匹配的痛点：要么选的标准电机安装孔位和自己设计的机架对不上，要么电机轴伸长度和传动件配合公差不对，要么端盖出线位置和设备内部走线干涉，最后要么改机架，要么额外做转接件，平白增加装配复杂度和设备整体重量。这套直流电机的三维结构，就是针对小型民用、DIY项目、小型自动化终端的动力需求做的适配性设计，完全可以直接嵌入到个人开发的小型设备结构里，不用再反复核对标准件的安装边界。

　　从实际应用场景来看，这类小功率直流电机覆盖的范围极广：桌面级小型传送带的驱动、DIY智能小车的动力输出、小型电动工具的动力源、桌面3D打印机的辅件驱动、学生做机械创新大赛的原型动力、小型自动开窗器的执行端、甚至是家用小型水泵、风扇类产品的动力核心，都能用到这类结构的电机。不同于工业级大功率电机的厚重设计，这类小型电机的设计核心是在满足输出扭矩要求的前提下，尽可能压缩外形尺寸，同时保证安装的通用性，让开发者不用为了适配电机额外改动太多主体结构。

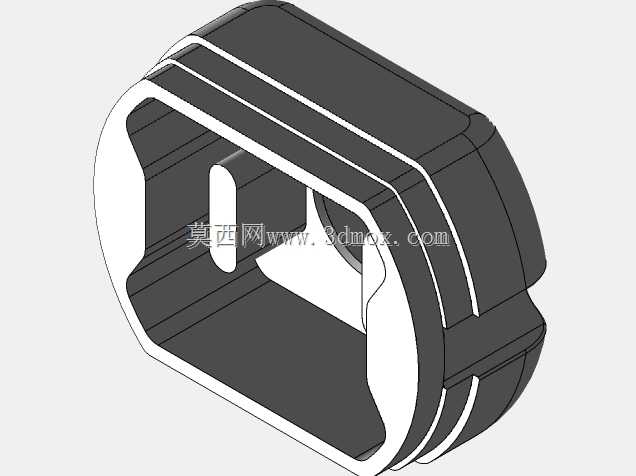

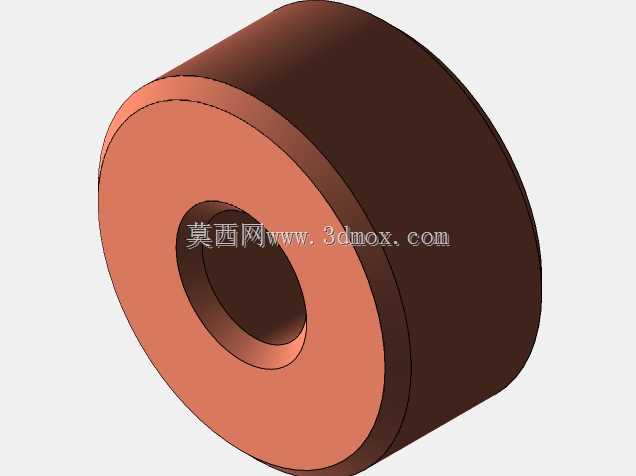

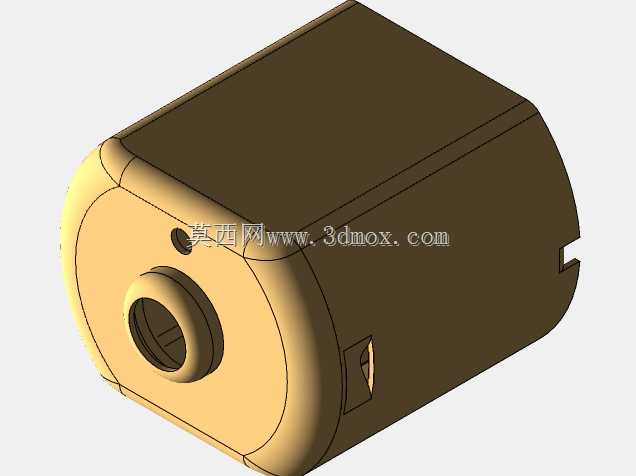

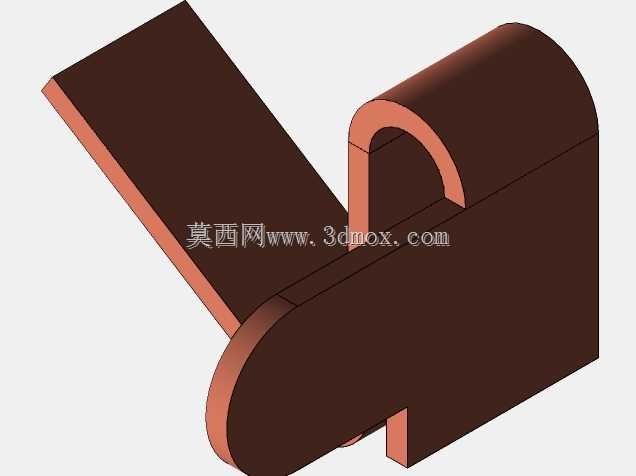

　　从功能特性上看，这个电机结构采用了最成熟的有刷直流电机架构：机壳采用拉伸钢壳搭配端盖定位结构，既保证了内部定子磁瓦的安装同轴度，又能通过机壳本身形成磁回路，减少漏磁提升扭矩输出效率。输出轴采用含油轴承支撑，两端的轴承室直接在前后端盖上一体成型，省去了额外的轴承座零件，减少装配累积误差，同时含油轴承的自润滑特性可以满足数千小时的连续运行需求，不用额外添加润滑脂，适合免维护的小型设备使用。轴伸端做了D型切边处理，和带轮、齿轮、联轴器等传动件配合的时候，不用额外打顶丝孔就能传递额定扭矩，避免长期正反转出现轴和传动件打滑的问题。机壳侧面预留了碳刷维护窗口，不用完全拆解电机就能更换磨损的碳刷，对于需要长期运行的设备来说，后期维护的便利性提升非常明显。出线端在后端盖的侧面做了走线槽，电源线可以顺着机壳侧面固定，不会因为电机转动拉扯线材导致接线松脱。

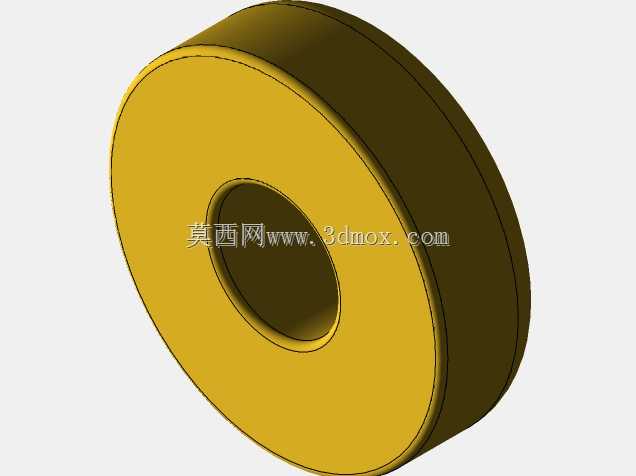

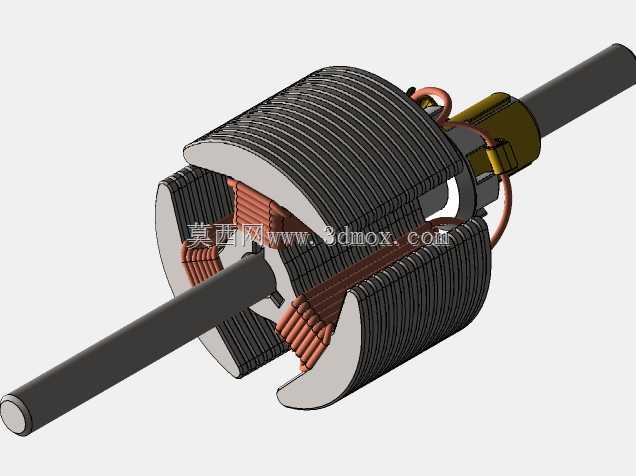

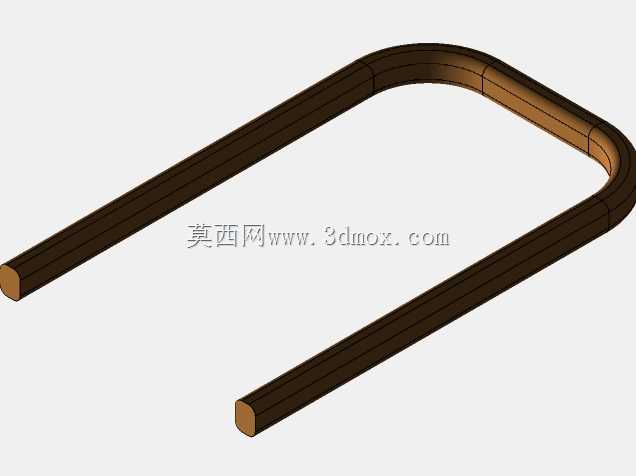

　　设计思路上，整个结构完全围绕易装配、易适配的核心做优化：所有零件的配合公差都按照常用的注塑、冲压件精度做设定，机壳和端盖的配合采用止口定位，止口的配合公差选H7/h6的间隙配合，装配的时候不用额外工装就能手动扣合，之后通过端盖的铆点结构固定，省去了螺丝连接的工序，适合批量生产的时候提升装配效率。内部的转子绕组、换向器、磁瓦的位置都做了动平衡预留设计，转子两端的绝缘垫圈厚度可以根据实际装配的轴向间隙调整，保证转子转动的时候没有轴向窜动，减少运行噪音。安装孔位在前端盖上做了两个对称的通孔，孔距按照常用的小型电机安装标准设定，不管是直接锁在设备的安装板上，还是搭配L型安装支架固定，都能直接适配，不用重新打孔。

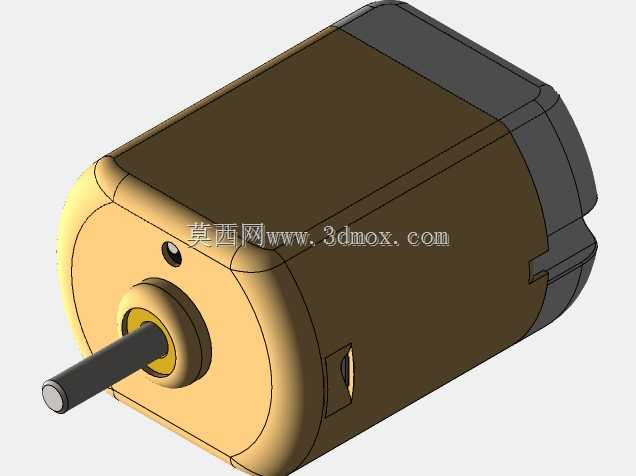

　　外形尺寸和安装边界方面，整个电机的主体是圆柱形结构，最大外径控制在常见的小型电机标准尺寸范围内，总长度从轴伸端面到后端盖外端面的尺寸，预留了足够的内部零件安装空间，不会因为尺寸压缩导致内部磁瓦和转子的间隙过小出现扫膛问题。轴伸的直径、伸出长度都按照通用的小型传动件内孔尺寸设计，不管是配套塑料齿轮、同步带轮还是小型联轴器，都能直接买到现成的标准件配合，不用单独定制传动件。前端盖的安装面做了0.2mm的凸台定位，安装到设备板件上的时候，可以直接卡进预先开好的定位孔里，保证电机轴和设备传动部分的同轴度，减少因为安装不同心导致的轴承受力不均、传动噪音大的问题。机壳的外表面没有多余的凸起结构，整个圆柱面可以直接和设备的固定抱箍配合，对于空间受限的安装场景，不用依赖前端盖的安装孔，用抱箍固定也能保证安装强度。

　　很多工程师在做小型设备开发的时候，往往会忽略电机的结构细节，比如出线方向、碳刷位置、安装凸台高度这些小地方，最后打样出来才发现干涉，不得不重新改板。这套结构在设计的时候就把这些实际装配中容易踩的坑都考虑到了：碳刷窗口的位置避开了安装面，不管是正面安装还是侧面抱箍固定，都不会挡住碳刷维护口；出线槽的深度足够容纳常见的22AWG电源线，线材弯曲半径不会过小导致线芯断裂；轴伸的根部做了退刀槽，传动件安装到位之后可以紧贴轴肩，不会因为轴根的圆角导致传动件装不到位，出现传动偏心的问题。对于做结构设计的从业者来说，这套模型不仅可以直接用来做设备的动力部件选型参考，还可以直接提取里面的配合公差、安装尺寸用到自己的设计里，省去了查标准、核对尺寸的时间，也能避免因为尺寸设计不合理导致的装配问题。
