台式电脑主机轴流散热风扇结构

　　这款轴流散热风扇主要面向台式计算机主机内部的强制风冷场景，常见安装位置包括机箱进风面、排风面、CPU塔式散热器侧部以及独立显卡周边风道。它的核心作用是在密闭或半密闭电子设备腔体中建立定向气流，把主板、功率器件、存储模块和电源区域积聚的热量带走，避免局部热堆积造成芯片降频、元件寿命缩短或系统不稳定。

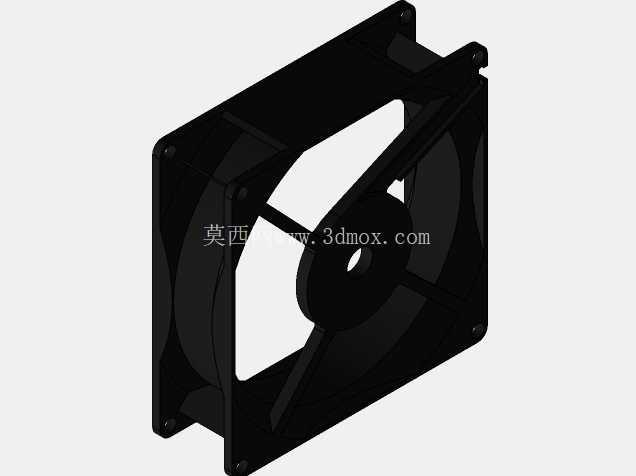

　　从结构上看，产品采用方形外框配合圆形风洞的经典布局。外框四角预留安装孔，便于使用自攻螺钉或橡胶减震钉固定在机箱钣金孔位、散热鳍片支架或塑料面板上。方形边界能够在密集装配时与相邻板材贴合，减少侧边漏风；中央圆形导风圈则约束气流路径，使叶片扫风区域与风道截面保持连续。模型中可以看到外框具有一定轴向厚度，这不仅提高了安装刚性，也能在风扇嵌入受限空间时维持进风与出风侧的导流距离。

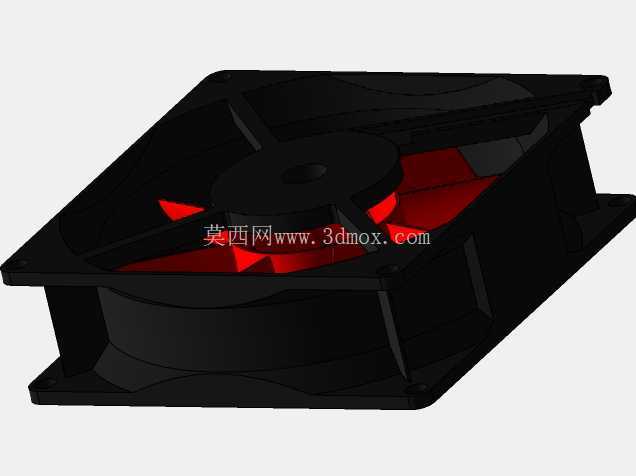

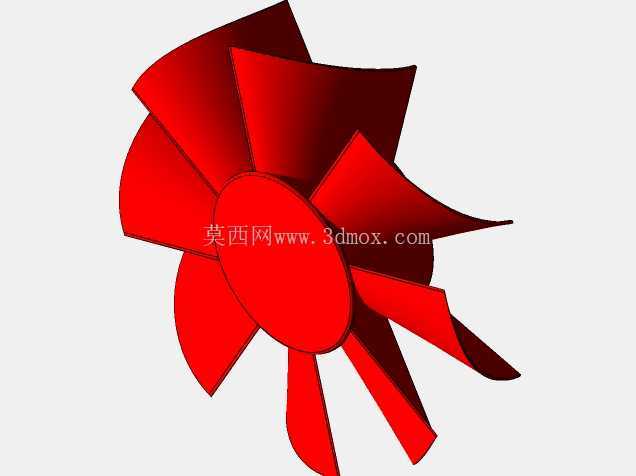

　　叶轮部分采用多叶片轴流设计，叶片从轮毂向外缘平滑延展，叶根与中心电机座连接，叶尖靠近内圈壁面。红色叶片与黑色框架形成明显区分，在三维结构检查时可直观观察叶片倾角、前缘和后缘关系。轮毂内部对应无刷直流电机的安装空间，外部圆形端面用于布置轴承座、定子支撑和转轴定位结构。框架中部的支撑筋连接电机座与外框，既承担电机固定载荷，又需要在设计时尽量降低对出风的阻挡和紊流影响。

　　实际选型时，外形方边尺寸、总厚度、安装孔间距以及线缆引出方向是最关键的边界条件。风扇需要与机箱预留孔位、散热片高度、内存条顶部和线束走向共同校核；若安装在冷排或鳍片上，还要保证扇叶平面与换热面平行，避免风阻突变。转速、风量、噪声和风压之间存在明显权衡：高转速可提升散热能力，但会带来轴承噪声、电磁声和叶片通过频率噪声；低转速方案则依赖更大叶片面积或更顺畅的机箱风道。

　　建模思路上，该结构适合先确定外框安装基准和中心轴线，再围绕电机直径、叶片扫掠直径、轴向厚度进行参数化布置。叶片曲面可通过叶根安装角、叶尖扭转角和翼型截面放样生成，外框圆角、安装孔凸台、边角加强结构则服务于注塑成型和装配可靠性。对于结构工程师而言，这类模型不仅用于外观展示，也可用于干涉检查、风道布置、安装孔位匹配以及小型风冷系统的方案验证。
