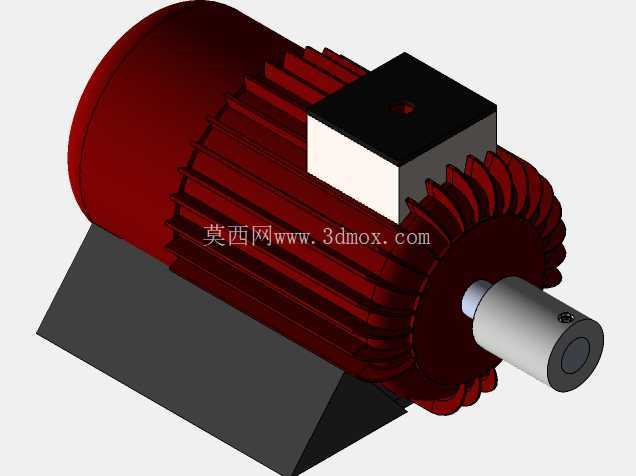

工业用鼠笼式异步电机总成结构设计

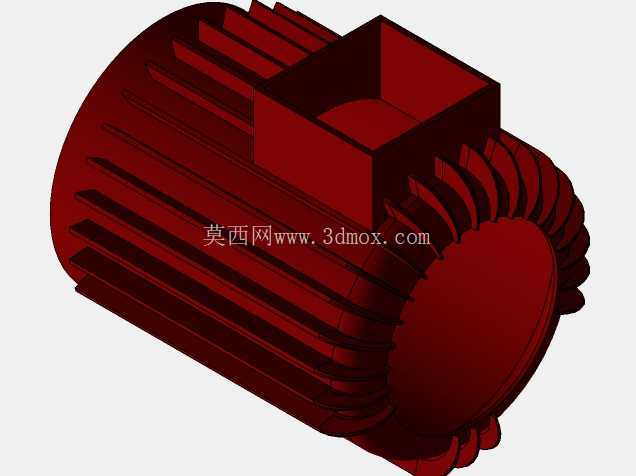

　　从功能特性来看，模型还原的封闭式外壳带径向散热筋结构，是这类电机最典型的设计特征：沿壳体周向均匀分布的散热筋直接增大了壳体与空气的接触面积，配合尾部自带的风叶可在电机运行时形成定向气流，带走定子绕组产生的热量，避免持续运行时温升过高导致绝缘老化，这种自扇冷结构不需要额外外接冷却管路，安装维护成本极低，适合绝大多数无特殊防爆、防腐要求的常规工业环境。顶部的方形接线盒结构做了凸起的密封安装边设计，实际生产中接线盒内部预留了足够的接线端子安装空间，可适配不同线径的动力线缆接入，接线盒盖与盒体之间可加装密封胶条，防止车间内的粉尘、切削液溅入造成接线短路，同时接线盒的朝向可根据安装现场的布线方向调整，在做设备整体布局时不需要额外预留过大的线缆弯折空间。这套电机总成模型还原了工业场景中最常用的封闭式鼠笼异步电机完整结构，从实际工程应用角度出发，完整复现了从定子壳体散热结构、输出轴装配、接线盒安装到底座固定的全细节特征，可直接用于设备布局校核、传动系统匹配、安装干涉检查等结构设计环节。在各类工业生产场景中，这类电机是产线传动、设备动力输入的核心部件，覆盖输送线驱动、泵类负载拖动、机床辅机动力、风机传动等绝大多数通用工业驱动场景，不同功率段的同结构电机可适配从轻载输送到重载切削辅机的不同负载需求，是制造业工厂中存量最大的动力单元之一。

　　输出轴部分采用了阶梯轴设计，轴端预留了键槽与锁紧螺纹孔，可直接通过平键连接联轴器、带轮、齿轮等传动部件，轴伸长度按照通用工业电机的标准尺寸设计，可直接适配标准规格的传动件，不需要额外做轴的改制加工；输出轴与端盖的配合位置还原了轴承安装位与油封槽结构，实际装配时此处会加装深沟球轴承承受径向负载，骨架油封防止轴承润滑脂泄漏同时阻挡外部粉尘进入轴承腔。底部的安装底座采用了带斜向加强筋的铸铁式结构，四个安装脚预留了长圆形安装孔，长孔的设计允许安装时在轴向做小范围的位置调整，抵消机架加工时的孔位误差，底座与电机壳体的连接位置做了加厚过渡，避免电机启停时的冲击扭矩导致底座焊缝开裂或连接螺栓断裂。

　　从设计思路上看，这套模型完全遵循通用工业电机的标准化设计逻辑，所有外部安装尺寸、接口位置都符合行业通用的安装规范，在做设备三维布局时，直接调用该模型即可完成电机安装位的空间预留，不需要反复核对安装孔距、轴伸长度、接线盒高度等边界参数；模型拆分了壳体、散热筋、端盖、输出轴、接线盒、底座等独立零件，可直接用于做装配干涉检查、维护拆装空间模拟，比如校核电机接线时开盖需要的操作空间、更换输出端轴承时需要的拆卸距离、散热筋周边需要预留的通风间隙等实际工程问题。在安装边界方面，模型的整体径向尺寸以壳体散热筋的外圆为最大边界，轴向尺寸从底座安装面到轴端的距离、接线盒顶部到底座安装面的高度都按照标准尺寸还原，做设备机架设计时，只要预留出对应尺寸的安装空间，同时保证电机尾部与设备护罩之间留出不小于50mm的通风间隙，即可满足安装与运行要求；底座安装孔的孔距符合对应机座号的标准尺寸，可直接匹配市面上绝大多数同机座号的电机安装支架，不需要做定制化的机架改制。

　　对于结构设计从业者来说，这类标准化的电机模型可以大幅缩短设备设计阶段的建模周期，不需要从零开始绘制电机的每一处细节，同时模型还原的所有结构特征都与实物一致，不会出现布局时预留空间足够、实际安装时与散热筋、接线盒发生干涉的问题；对于设备选型人员来说，可通过模型直观判断电机的外形是否适配现有设备的安装空间，输出轴高度是否与传动部件的中心高匹配，避免选型后出现安装尺寸不符的问题。模型中所有零件的配合关系都按照实际装配关系设置，比如端盖与壳体的止口配合、轴承与轴的过盈配合、接线盒与壳体的螺栓连接位置都做了准确还原，可直接用于生成装配工程图、做爆炸视图演示装配流程，也可作为电机结构教学的演示模型，帮助新人快速理解通用工业电机的结构组成与装配逻辑。
