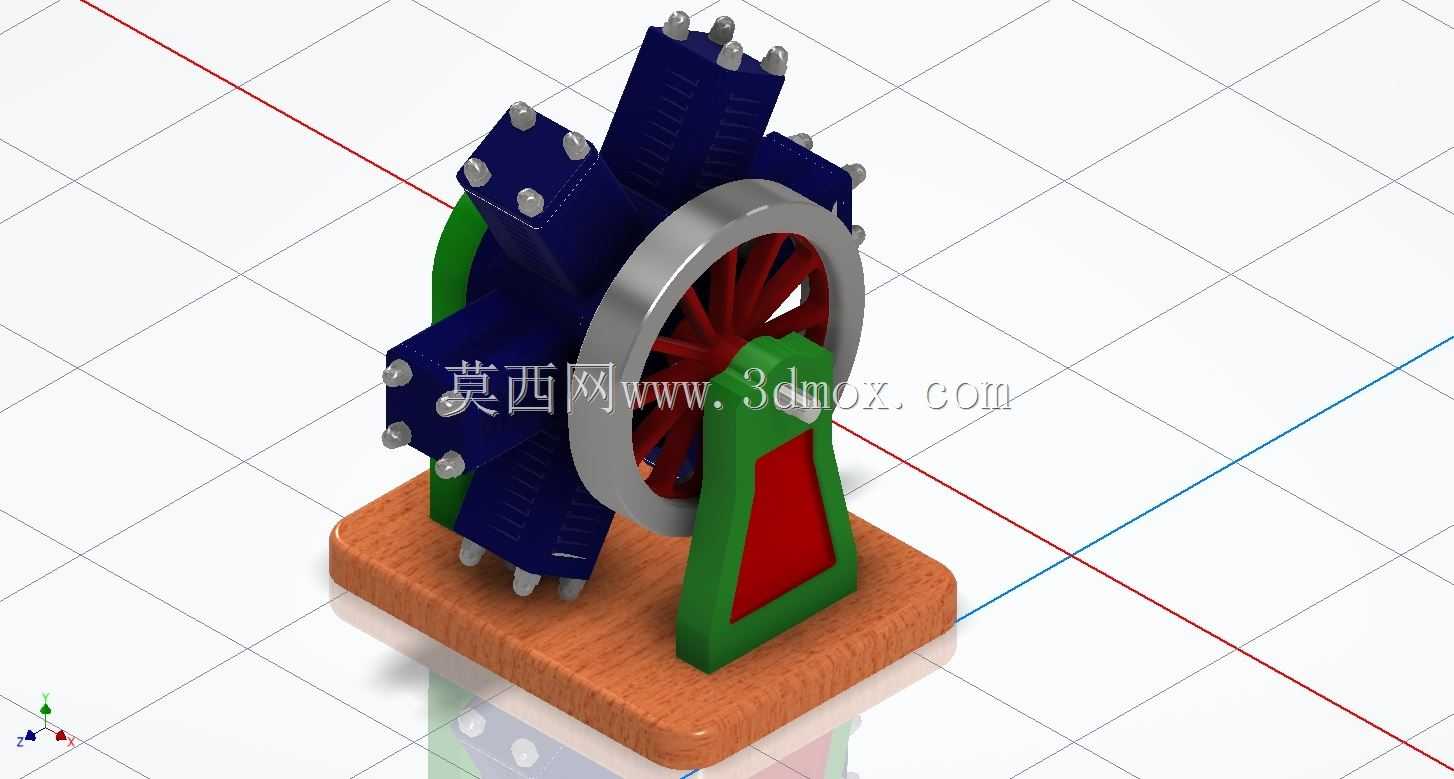

六缸径向动力输出装置结构展示

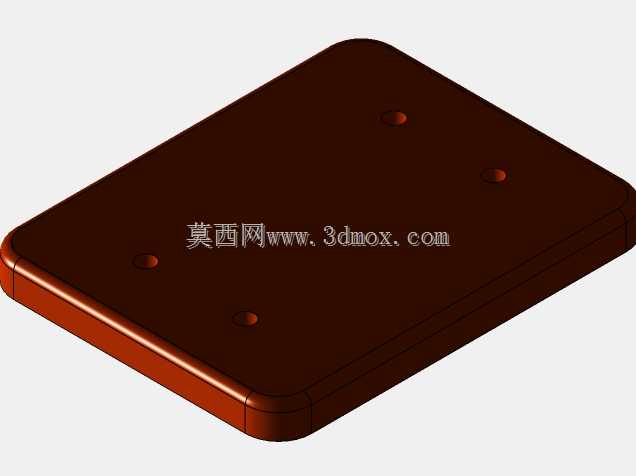

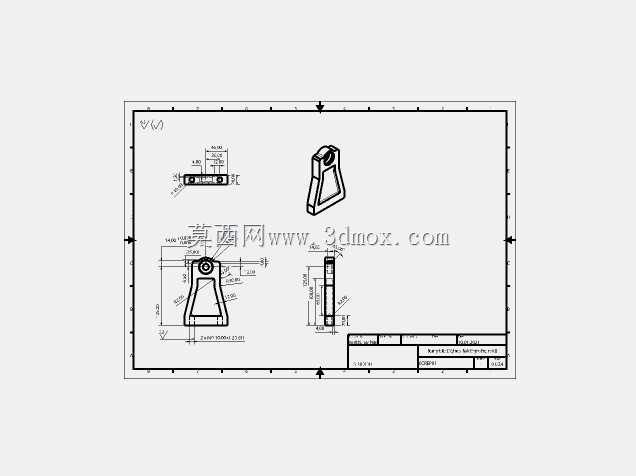

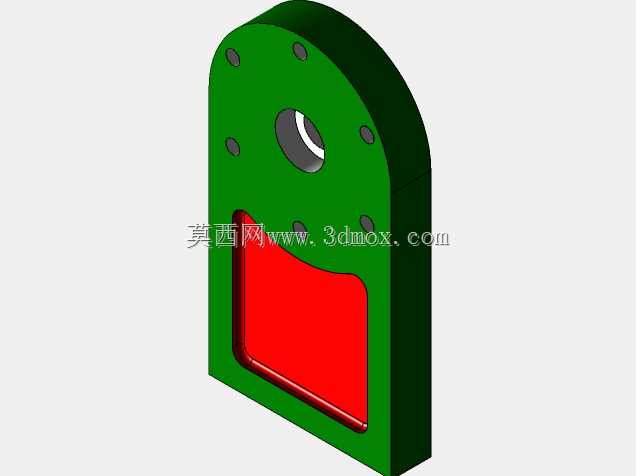

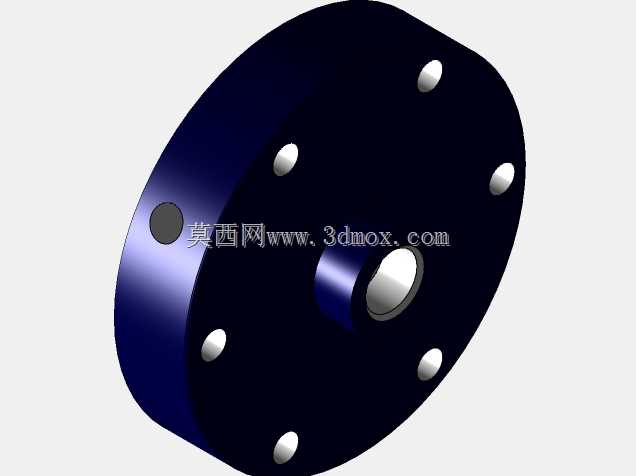

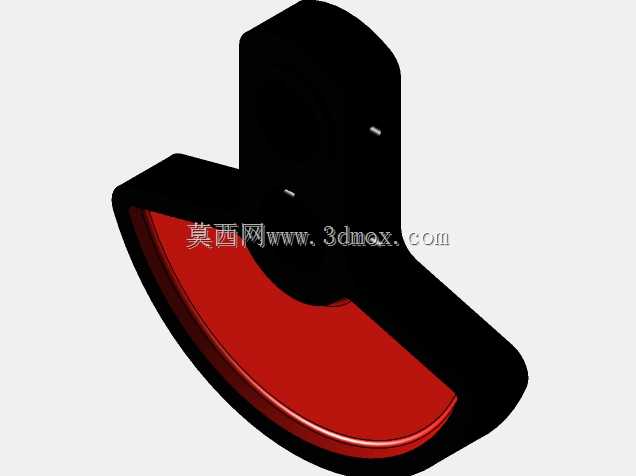

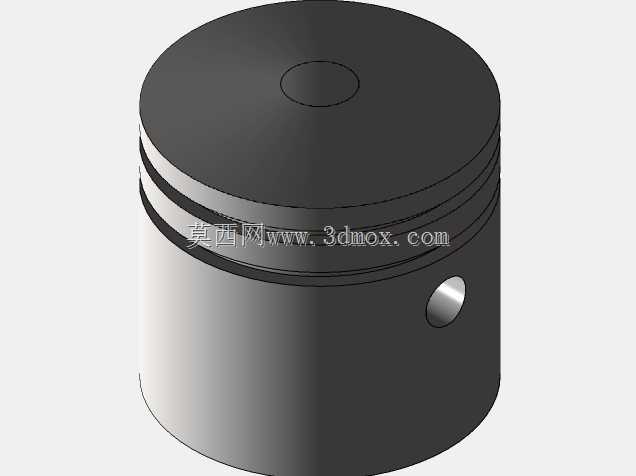

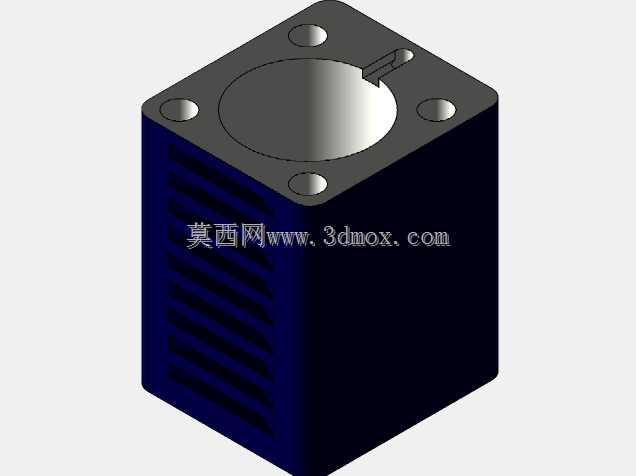

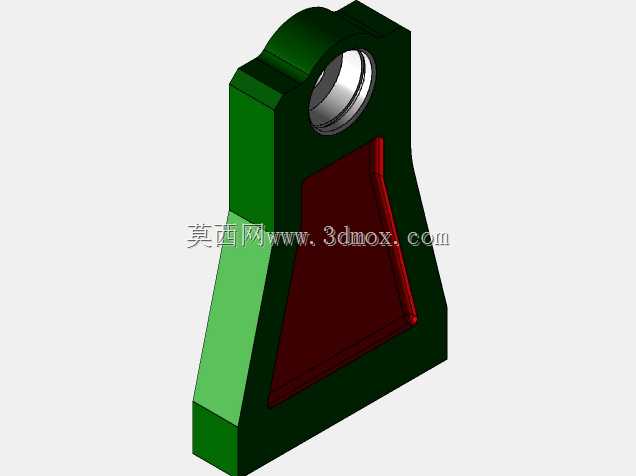

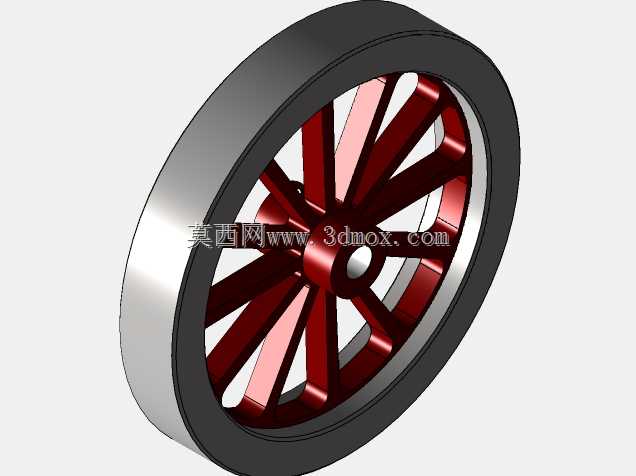

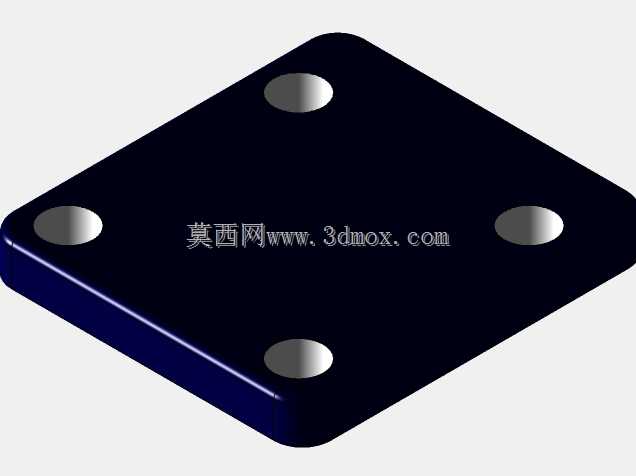

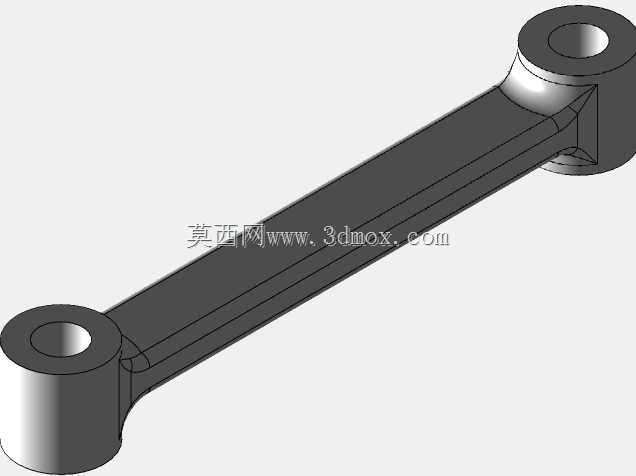

这款六缸径向排布的动力装置，是典型的星型内燃机结构，早期广泛应用于航空活塞动力领域，在小型通航飞机、早期螺旋桨战机上曾作为核心动力单元使用，凭借紧凑的径向布局，在相同排量下能够大幅缩短动力单元的轴向长度，适配机头前置的螺旋桨安装需求，同时在小型固定式动力机组、教学演示教具场景中也有较多应用，能够直观展示往复式内燃机的完整做功循环过程。从实际用途来看，该结构通过六个气缸围绕中心曲轴呈放射状均匀排布，相比直列排布的同缸数动力装置，曲轴长度更短，整体刚性更强，运转过程中曲轴的挠曲变形量更小，能够承受更高的做功冲击载荷，同时径向排布的气缸可以直接借助迎面气流完成散热，在风冷工况下的散热效率远高于直列、V型排布的动力结构，不需要设计复杂的水冷管路与散热腔体，整体结构更简单可靠，维护难度更低。从功能特性来看，六个气缸按照固定的点火顺序交替做功，动力输出的平顺性优于少缸数的动力装置，曲轴每旋转两周即可完成六次做功循环，动力输出的脉动更小，运转稳定性更强，中心位置的大直径飞轮能够储存做功冲程的多余能量，带动活塞完成排气、进气、压缩三个辅助冲程，保证动力输出的连续性。设计思路上，该结构采用中心曲轴集成布局，六个气缸的连杆共同连接到中心曲轴的曲柄销上，大幅减少了曲轴的曲柄数量，简化了曲轴的加工工艺，同时支撑结构采用立式支架搭配木质安装底座，支架采用三角稳定结构，能够承受运转过程中产生的各个方向的振动载荷，保证装置运转时的稳定性，气缸顶部的火花塞与气门结构按照径向排布的角度做了适配安装，保证每个气缸的进排气路径长度一致，各缸的做功效率偏差控制在极小范围内。从外形尺寸与安装边界来看，整体结构以中心飞轮为径向对称中心，六个气缸向外辐射的最大半径不超过飞轮半径的1.8倍，轴向总厚度仅为单缸直径的1.2倍，安装底座的尺寸略大于气缸辐射的最大外径，安装时只需要保证底座平面的水平度，预留出气缸周围的散热空间即可，不需要额外预留轴向的长距离安装空间，对安装空间的适配性更强，同时支架的安装孔位按照对称布局设计，能够快速完成与测试台架、动力输出端的对接安装，适配不同的演示与测试场景。
