传送带式半自动颗粒物料称重包装设备

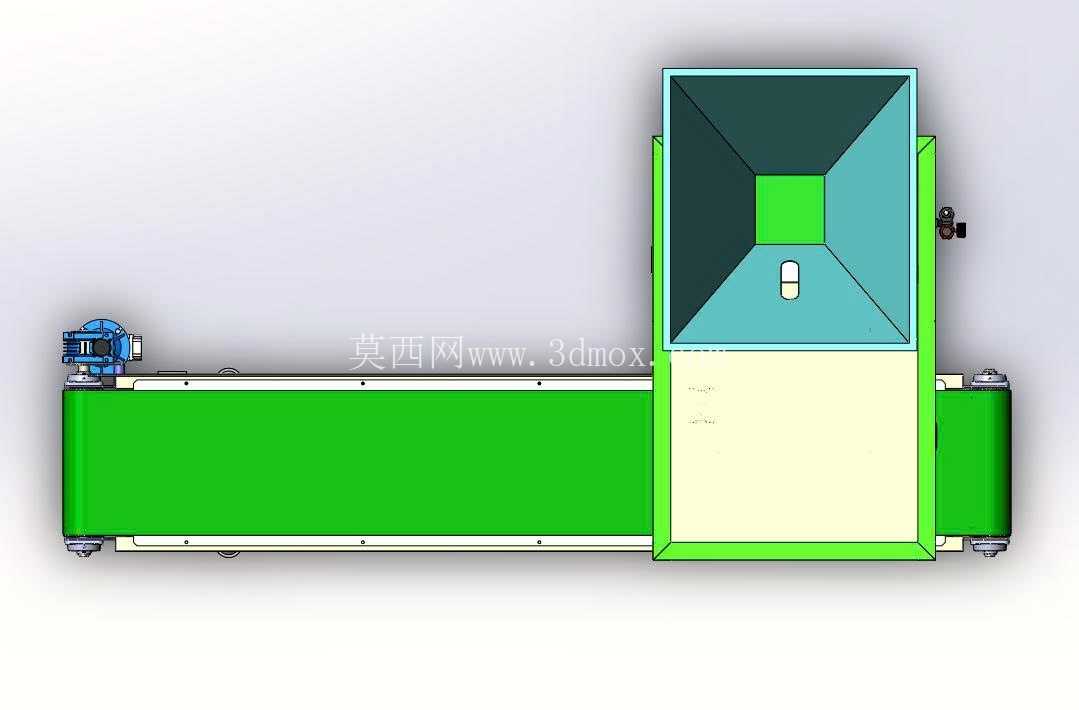

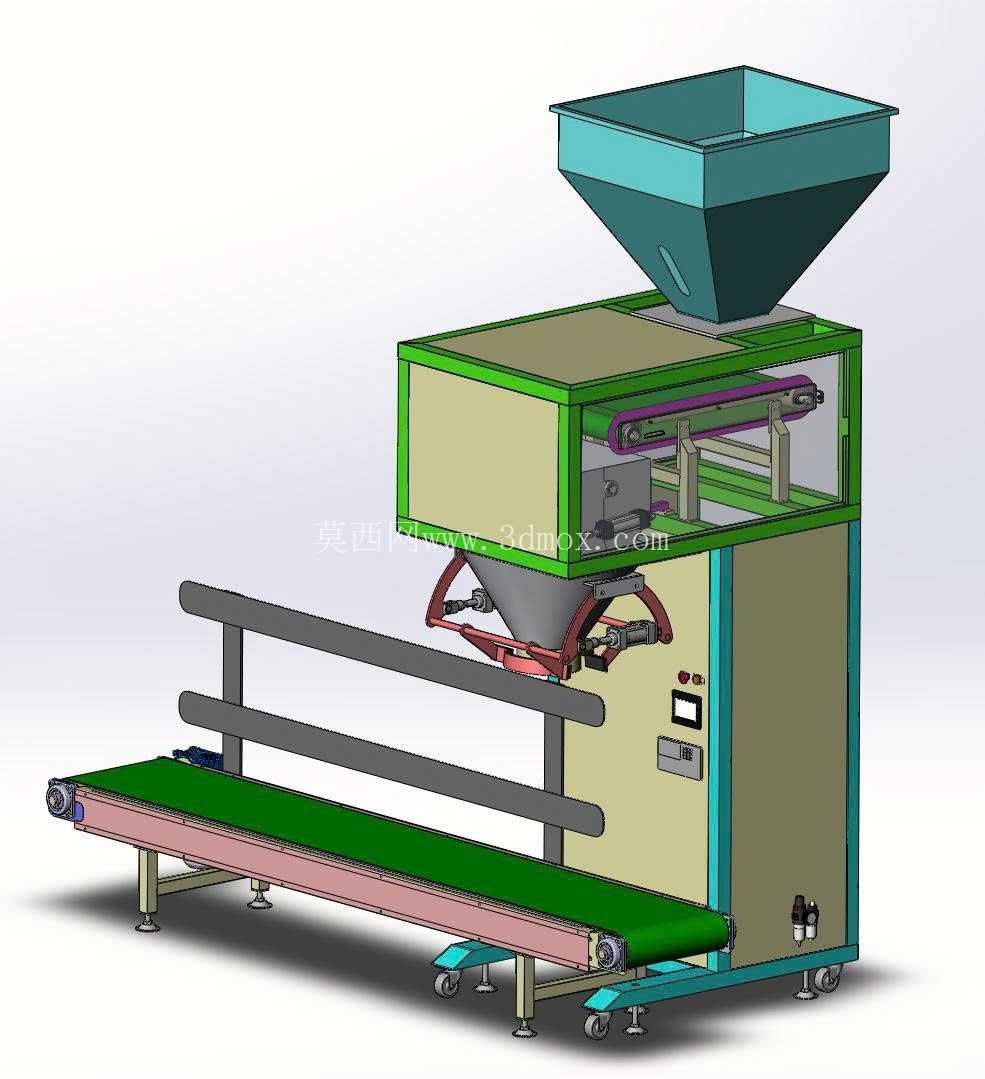

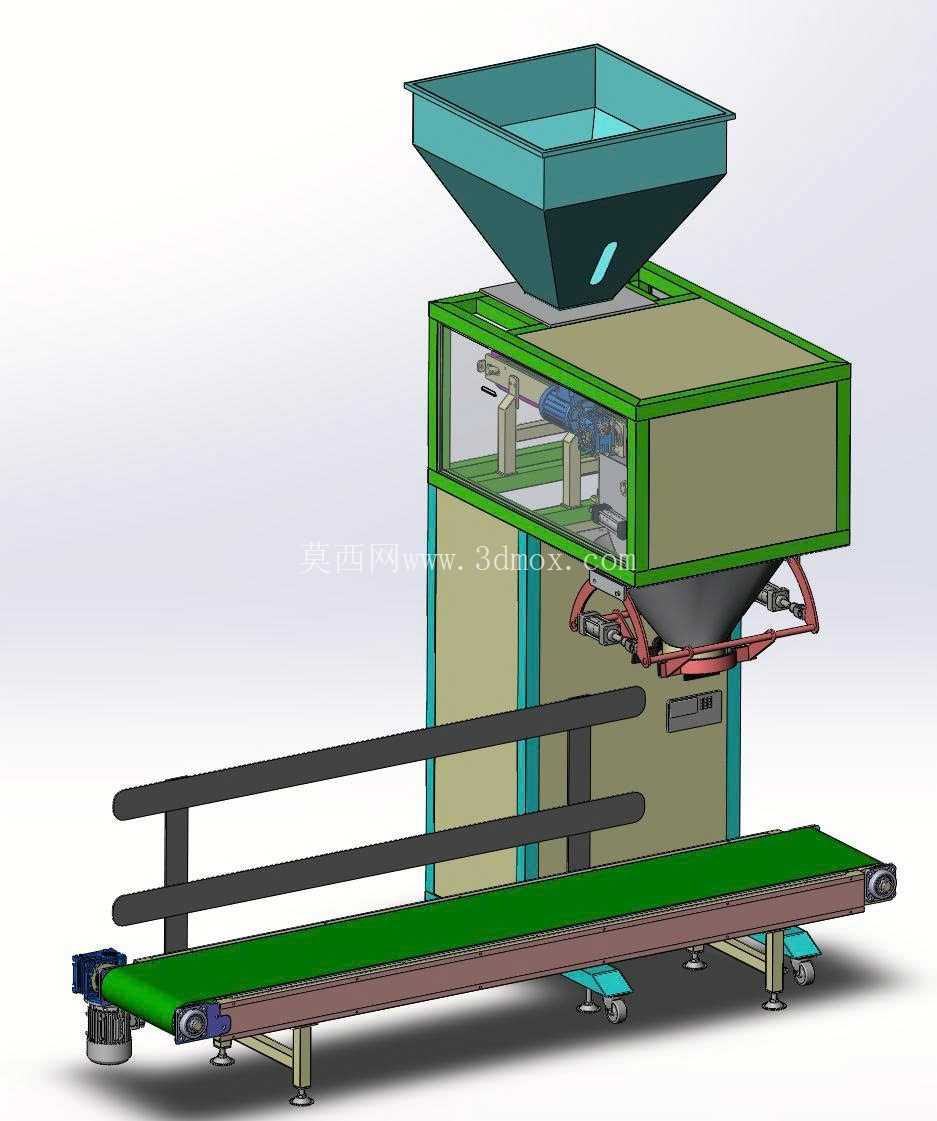

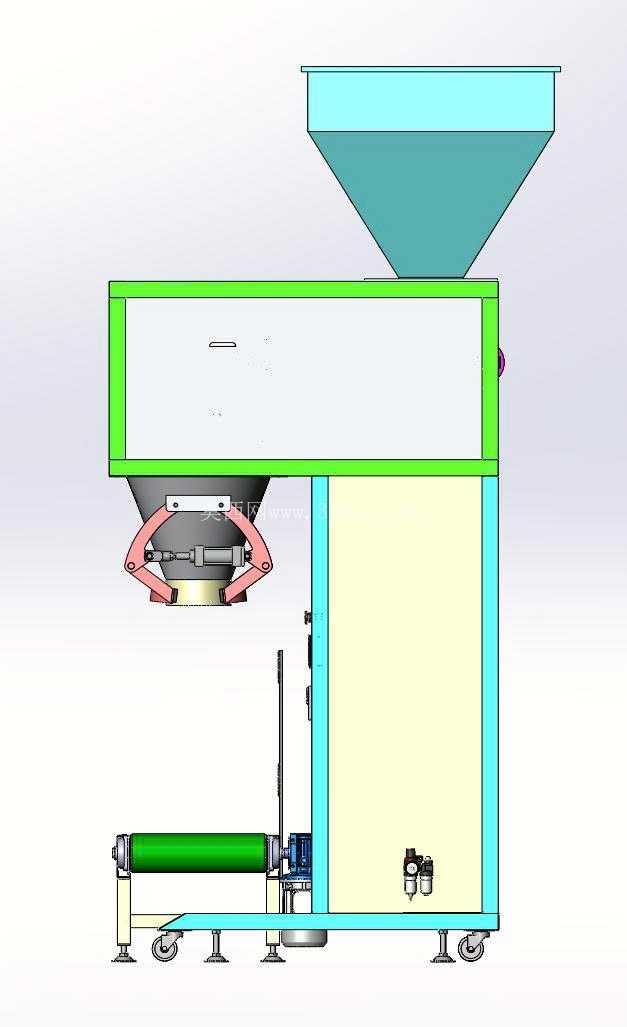

　　该设备主要面向粮食加工、塑料粒子生产、饲料加工、化工颗粒分装等散料包装场景，适配10-50kg规格的敞口袋包装作业，可独立完成散料暂存、定量称重、袋口夹持装料、成品输出的全流程半自动作业，无需复杂的上位机连线即可单机部署在包装车间生产线末端，替代传统人工称重装袋的高劳动强度作业模式。设备整体采用上下分层的布局设计，顶部设置方锥型接料料仓，料仓上口为大尺寸敞口结构，方便前端上料设备或者人工将散料倒入仓内，锥段的倾斜角度经过物料安息角校核，可保证颗粒物料依靠自重顺畅下滑，不会出现仓内架桥、堵料的问题，料仓下部对接称重给料机构，给料段采用快慢两级给料逻辑，大流量给料阶段快速补料接近目标重量，小流量给料阶段精准补料达到设定重量阈值，兼顾包装效率与称重精度，避免单次给料冲击过大导致的称重误差超差。

　　称重单元下方设置袋口夹持机构，可适配不同幅宽的编织袋、纸袋敞口夹持，装料过程中无需人工持续托举袋身，降低操作人员的劳动负荷，夹持机构的开合行程可根据袋口尺寸调整，适配不同规格的包装袋换型需求。设备下部集成水平皮带输送机，皮带采用绿色防滑PVC材质，输送机机架采用型钢焊接结构，底部配置可调支撑脚与万向脚轮，既可以在固定工位调整设备水平度保证称重精度，也可以短距离推移调整工位位置，适配车间不同的生产线布局。输送机的护栏采用双层圆管结构，可防止装料完成的包装袋在输送过程中侧翻掉落，输送机的驱动端配置减速电机，输送速度可根据前端装料节拍调整，保证装料完成的包装袋可以顺畅输送到下一缝包工位。

　　设计过程中充分考虑车间日常维护的便利性，给料与称重机构的外侧设置透明防护视窗，日常运行时可以直接观察内部给料部件的运行状态，出现卡料等异常时可以快速打开侧封板进行清理，设备的电气控制元件集中布置在机身侧部的电控仓内，布线规整，方便检修时排查线路问题。设备的安装边界需要预留上部料仓的上料操作空间，前端预留操作人员套袋的操作站位，后端衔接缝包设备的输送对接空间，整体占地长度约3.2米，宽度约1.1米，高度约2.8米，车间部署时不需要额外做地基处理，普通硬化水泥地面即可满足安装承重要求，设备总重约0.8吨，常规车间楼面承重即可满足部署条件。

　　针对不同流动性的颗粒物料，给料机构的出料口尺寸可做适配调整，流动性较好的塑料粒子、粮食类物料可采用标准出料口，流动性稍差的粉碎料、混合饲料类物料可在料仓锥段加装辅助破拱部件，避免物料结拱堵料影响连续作业。称重单元的传感器采用高精度拉压式传感器，称重精度可控制在0.2%FS范围内，满足常规散料包装的计量精度要求，设备的操作面板设置在机身侧部操作人员易触碰的位置，可直接设定目标包装重量、给料速度参数，操作逻辑简单，一线操作人员经过简单培训即可独立完成设备操作与参数调整。设备的机架整体采用碳钢焊接后做喷塑处理，接触物料的部位采用不锈钢材质，避免物料接触部位生锈污染物料，满足食品、饲料类物料的卫生接触要求，转动部位均设置安全防护结构，避免运行过程中人员误触造成安全隐患。
