小型DIY桌面数控加工设备结构设计

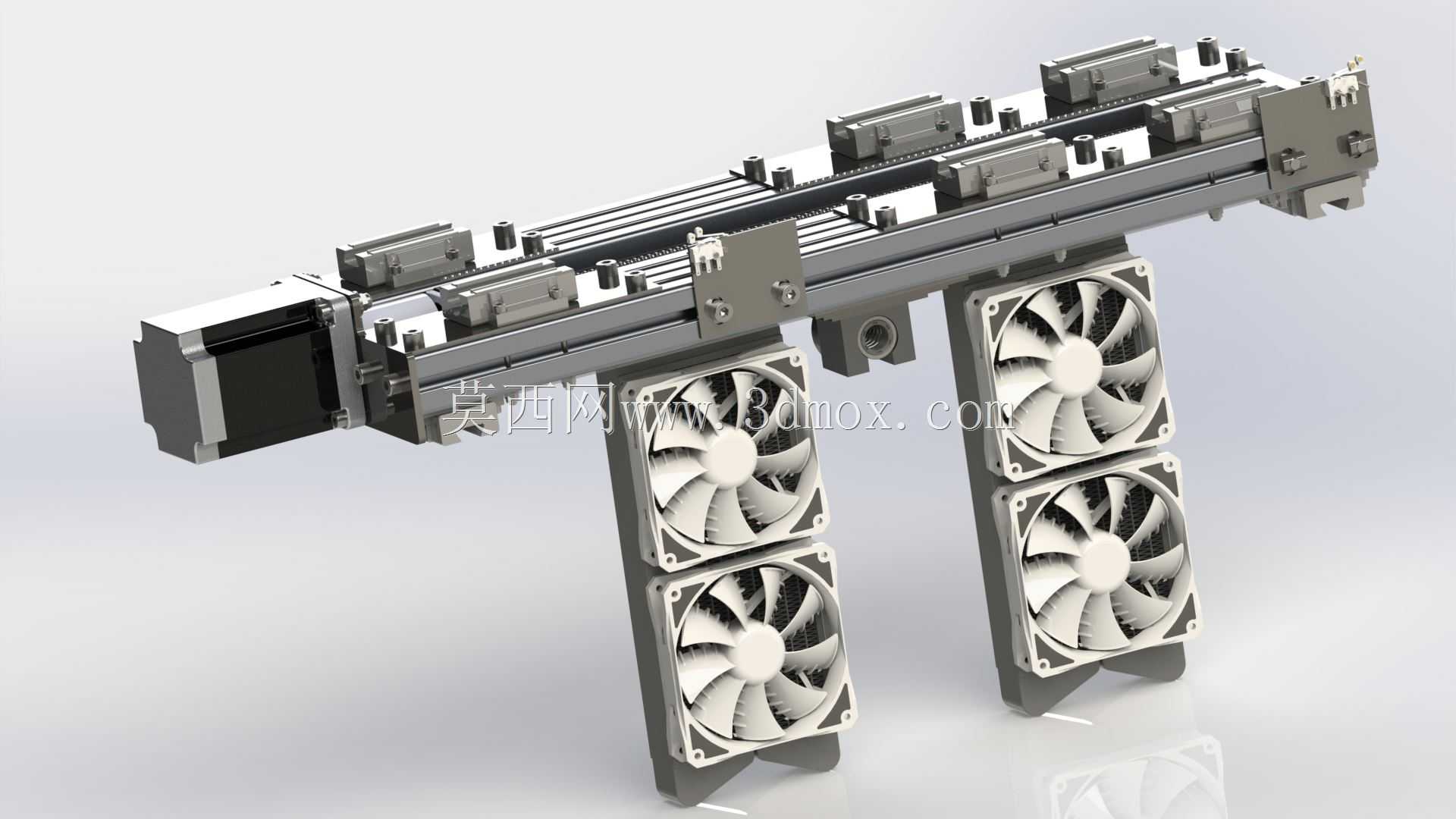

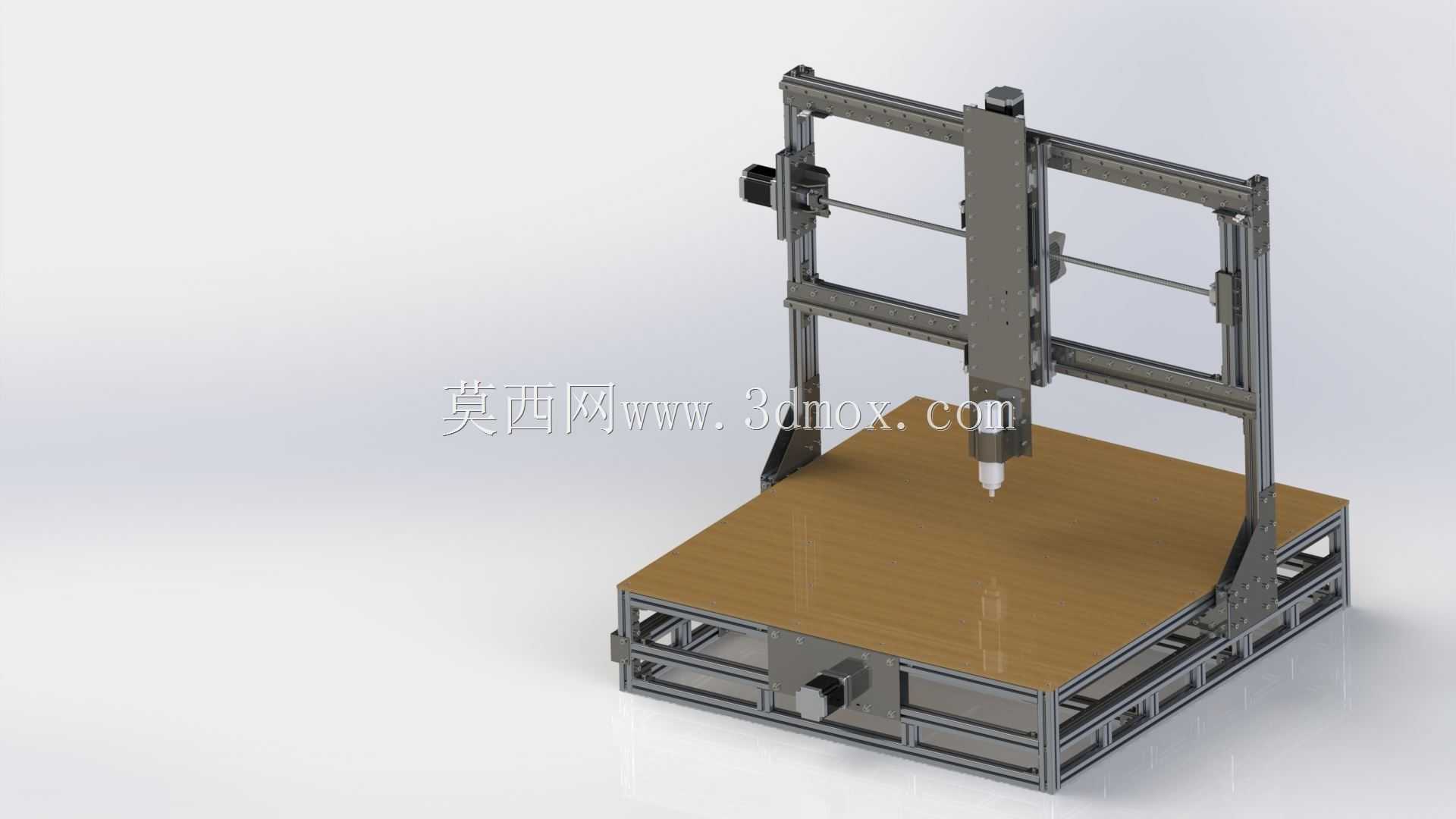

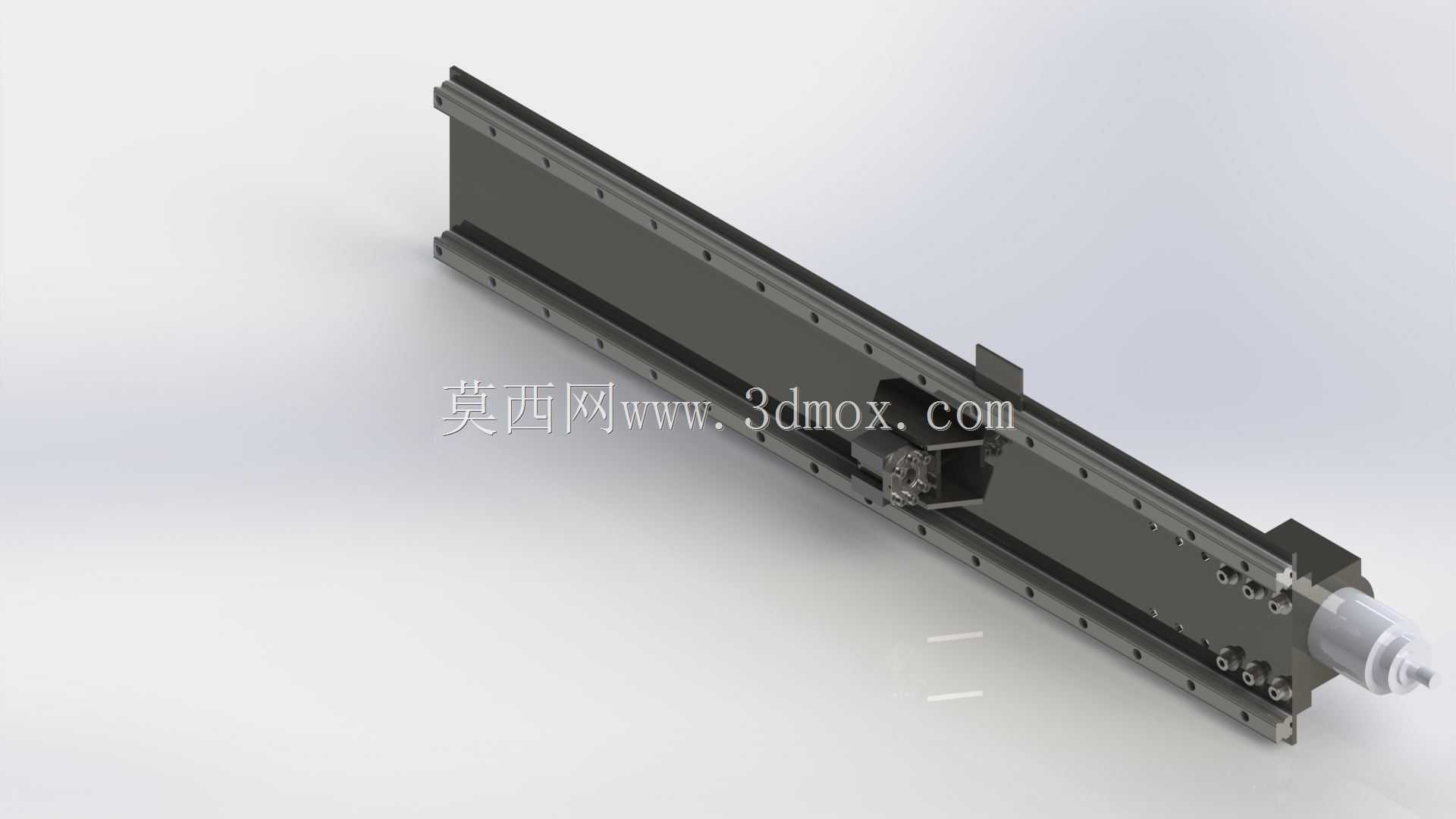

这款桌面级数控加工设备，主要面向个人创客、小型工作室的轻量加工场景，可覆盖软金属、工程塑料、木质板材等常见材质的铣削、雕刻、钻孔加工需求，填补了工业级机床占地大、成本高，手持加工工具精度不足的市场空白，适合手板制作、创意零件加工、教学实训等多种使用场景。设备整体采用龙门式动梁结构布局，核心传动部分选用高精度线性导轨搭配丝杠传动组件，搭配端部的伺服驱动单元，可实现X轴方向的长行程平稳进给，导轨滑块上预留了多组工装安装位，可灵活加装主轴夹具、工件固定座等功能附件，满足不同加工工序的装夹需求。考虑到桌面设备长时间运行的散热需求，设备在传动结构下方对称布置了四组独立散热风扇模组，风扇采用标准120mm规格的工业散热扇，通过支架垂直固定在横梁下方，可直接对传动丝杠、导轨滑块以及后续加装的主轴单元形成定向风冷，带走连续运行产生的热量，避免热胀冷缩导致的加工精度偏移，同时风扇支架采用镂空轻量化设计，在保证结构强度的前提下尽可能降低运动部分的整体重量，减少驱动负载，提升进给响应速度。设计过程中充分考虑了桌面使用的安装边界，整体结构紧凑，最小可适配1000x1000x400mm的工作台安装空间，无需额外做地基固定，放置在平整的重型工作台面上即可调平使用。设备的各连接部位均采用标准紧固件装配，没有焊接不可拆结构，方便使用者根据自身加工需求调整行程、更换更高规格的传动部件或者驱动单元，具备极强的改装拓展性。整体结构设计优先兼顾了加工刚性与拆装便利性，所有受力部位的板材厚度、连接点位都经过受力校核，可承受轻量铣削加工的切削力，不会出现结构震颤导致的加工表面振纹问题，同时外露的传动结构也方便日常维护保养，使用者可快速清理导轨、丝杠上附着的加工切屑，定期加注润滑脂即可维持设备长期稳定运行。
