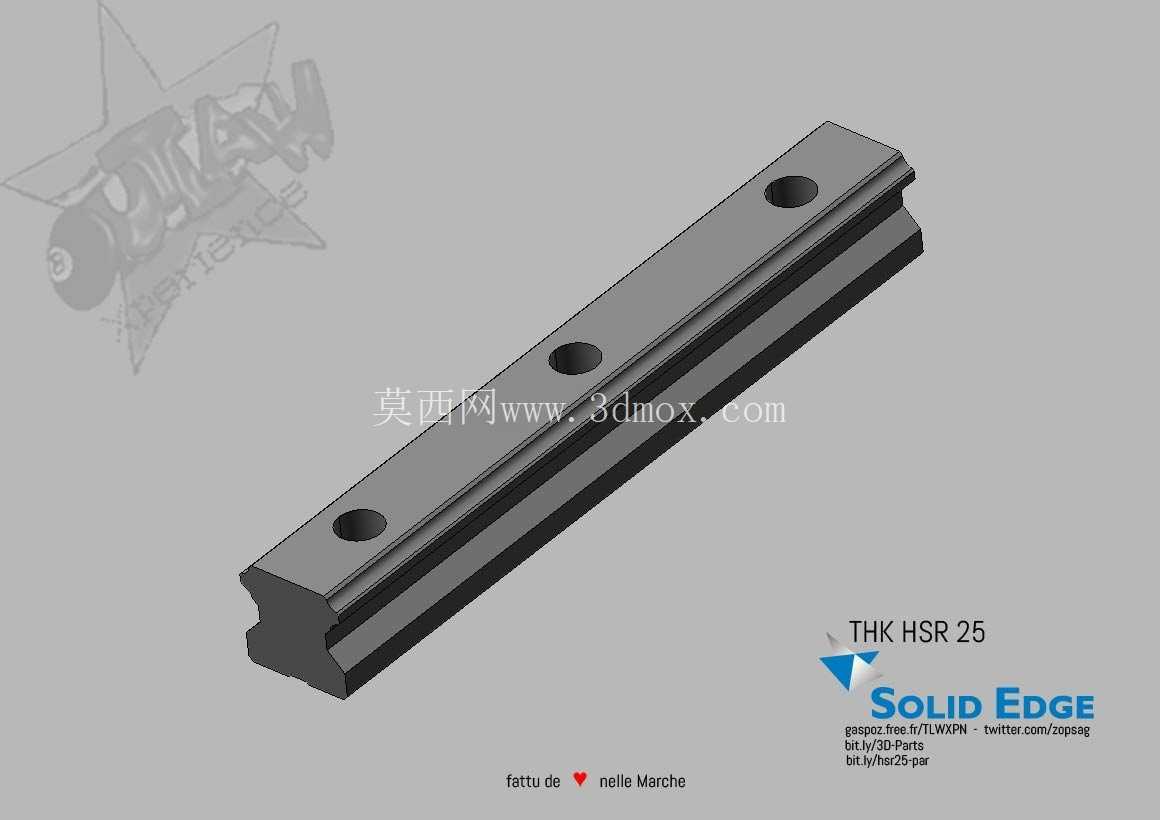

THKHSR25参数化滚珠保持架直线导轨

　　在各类精密传动设备的结构设计中，直线导轨作为核心导向承载部件，其选型与适配性直接决定设备整体运行精度、负载能力与使用寿命，HSR25规格的球保持架型LM导轨，是中等负载工况下应用覆盖面极广的一款线性导向元件，广泛出现在数控加工设备的进给轴、自动化装配线的移载工位、精密检测仪器的运动平台、工业机械手的直线行走轴等场景中，能够在承受径向、反径向、横向多方向负载的同时，维持微米级的行走直线度，满足设备高速往复运动下的低阻力、低噪音运行需求。这款参数化导轨的设计逻辑，完全围绕实际工程选型中的灵活调整需求搭建，不同于固定长度的标准件模型，设计时将沉孔数量作为核心可变参数，导轨整体长度由各段参数累加生成，使用者可根据自身设备的安装行程需求，调整首尾沉孔到导轨端面的标准距离，其中首端沉孔距端面、尾端沉孔距端面均采用THK标准的20mm取值，相邻沉孔的中心间距采用标准60mm节距，同时限定沉孔数量最少为2个，确保导轨安装后具备足够的连接稳定性，不会因安装孔位不足导致受力变形。

　　从安装边界来看，这款导轨的截面尺寸严格遵循HSR25系列的通用标准，导轨宽度、高度尺寸与同系列滑块完全适配，安装沉孔的孔径、沉头深度完全匹配标准内六角螺栓的安装尺寸，设计时无需额外核对孔位适配性，可直接调用到装配体中与对应规格的滑块、滑台、负载安装板完成配合，大幅缩短非标设备设计阶段的标准件建模周期。从功能特性上看，带球保持架的结构能够避免滚珠之间的直接摩擦碰撞，相比传统无保持架导轨，运行时的噪音更低、滚珠磨损更均匀，高速运行时不会出现滚珠相互挤压造成的卡顿问题，同时保持架能够均匀存储润滑脂，延长导轨的维护周期，在长时间连续运行的自动化设备中，能够有效降低停机维护频次。

　　在实际建模过程中，所有可变参数均通过参数化关系绑定，调整孔位数量时，导轨长度、孔位分布会自动同步更新，不会出现特征脱节、尺寸报错的问题，导轨的滚道截面完全按照THK官方的截面轮廓绘制，与滑块配合时的接触角、滚道曲率完全符合实际产品的受力特性，在做装配干涉检查、运动仿真时，能够真实还原导轨与滑块的配合间隙，避免设计阶段出现配合尺寸偏差。对于设备选型人员而言，调用该参数化模型时，可根据实际安装空间的长度限制，快速调整导轨总长，核对安装孔位与设备基座上的预留孔位是否对齐，无需反复修改草图特征；对于做运动仿真的工程师而言，模型的配合基准完全贴合实际安装基准，可直接添加直线运动配合，模拟滑块在导轨上的全行程运动，验证行程范围内是否存在与周边部件的干涉问题。

　　在不同的应用场景中，这款导轨的安装方式也具备足够灵活性，既可以水平安装作为横向移载轴的导向部件，也可以竖直安装作为上下升降轴的导向承载部件，多方向等负载的特性使其在倾斜安装、侧装的工况下，也能维持稳定的承载能力，不会出现单侧受力过大导致的精度损失。设计时还充分考虑了导轨安装的工艺性，导轨两端的倒角尺寸、安装孔的倒角均按照实际加工标准设置，不会出现锐边特征，与实际加工生产的零件特征完全一致，在生成工程图时，可直接提取模型的尺寸、公差标注，无需额外修正特征细节。
