多接口法兰连接式流体管路换向构件

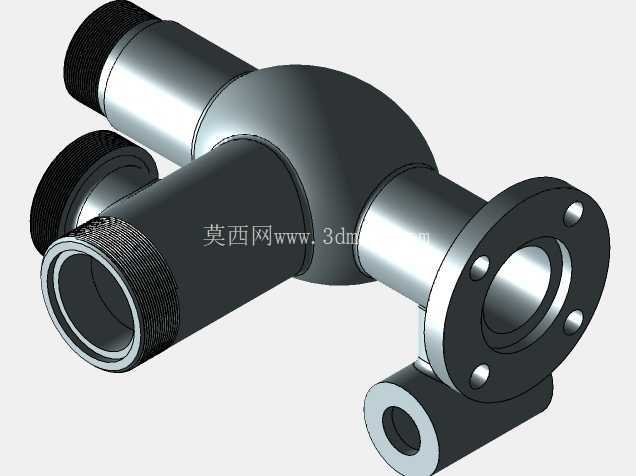

　　在工业流体输送系统的管路布设环节，这类多接口带法兰的管路构件，常被用于不同走向管路的交汇换向场景，不管是市政供水的支线分流、化工生产的介质管路改向，还是小型换热机组的管路接驳，都能见到这类构件的应用。它的核心作用是在不额外增加过多接头配件的前提下，实现三个及以上方向管路的连通，同时兼顾不同连接形式管路的适配需求，减少管路接驳点的泄漏风险。从结构设计来看，主体采用变径腔体结构，腔体内部做了平滑圆弧过渡处理，没有突兀的直角转角，这样的设计能大幅降低流体在腔体内流动时的阻力，减少介质输送过程中的压损，也能避免介质内的固体杂质在转角处堆积，降低管路堵塞的概率。

　　接口部分做了两种连接形式的适配，其中带螺栓孔的法兰端用于和同规格的法兰管路做刚性连接，法兰端面预留了密封垫片的安装槽位，安装时只需匹配对应压力等级的密封垫片，按对角顺序拧紧螺栓即可实现可靠密封，适合压力相对稳定、不需要经常拆卸的固定管路端；另外几个带外螺纹的接口，则用于和带内螺纹的软管、低压支管做快速连接，螺纹段做了退刀槽处理，保证螺纹拧到底时能和对接件端面紧密贴合，螺纹表面的粗糙度控制在Ra3.2以内，避免螺纹咬合时出现密封不严的问题。

　　侧面还预留了一个小口径的旁通接口，这个接口可以根据实际使用需求接压力表、温度传感器，或者接小型排气阀，用来实时监测管路内的介质参数，或是在管路检修时排出腔体内的残留介质，不用额外在主管道上开孔加装配件，降低了现场改造的工作量。从安装边界来看，法兰端的螺栓孔采用均布设计，和常规同通径的法兰标准尺寸完全匹配，不需要额外做转接法兰就能直接对接现有管路；螺纹接口的长度控制在合理范围，不会因为螺纹段过长导致安装后和周边其他管路构件发生干涉，主体腔体的最大外径比同通径的普通三通构件略大，但整体轴向尺寸更短，在空间局促的管路布设场景里，能有效节省安装空间，不需要为了适配构件额外调整周边管路的走向。

　　设计时还考虑了实际使用中的受力情况，法兰和主体腔体的连接位置做了加厚过渡处理，避免管路运行时产生的振动在连接位置造成应力集中，长期使用也不容易出现焊缝开裂或者本体变形的问题；外螺纹接口和主体的连接位置也做了圆角过渡，减少应力集中点，提升构件的整体耐压能力。这类构件在实际选型时，只需要匹配对应管路的通径、压力等级以及介质特性，选择对应的材质即可，三维建模过程中已经把各个接口的配合尺寸、安装避让空间都做了精准还原，导入到整体管路装配模型里时，能直接验证和周边管路、阀件的干涉情况，不用再反复核对二维图纸的尺寸参数，能大幅提升管路设计的效率，减少现场安装时出现的尺寸不匹配问题。
