可抽拉伸缩式皮带输送设备结构设计

在物流仓储、快递分拨、厂区物料转运以及货车装卸货场景中，固定长度的皮带机往往难以适配不同停靠位置的车辆、不同深度的货厢内部作业需求，尤其是在装卸货位空间有限、车辆停靠位置存在偏差的工况下，传统固定皮带机要么长度不足无法伸至货厢深处，需要人工二次搬运堆放在皮带机末端的货物，要么长度过长占用过多通道空间，影响现场其他作业动线通行。这款可伸缩结构的皮带输送设备，正是针对这类实际作业痛点完成的结构设计，核心解决固定输送设备长度无法灵活调整、装卸货作业末端需要人工补距的问题。

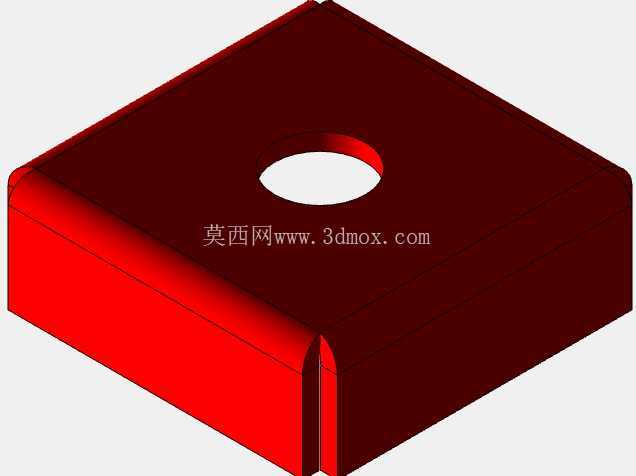

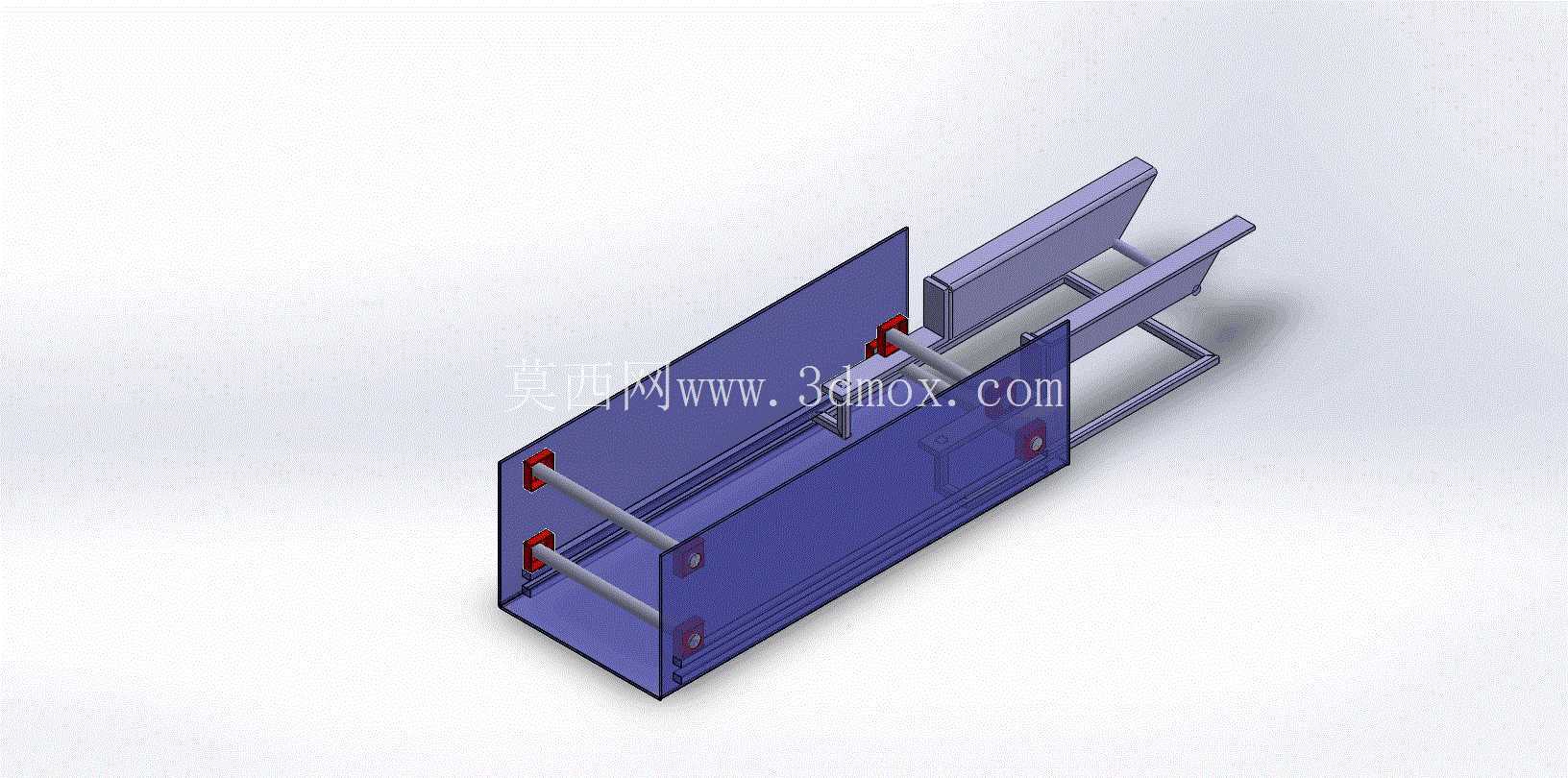

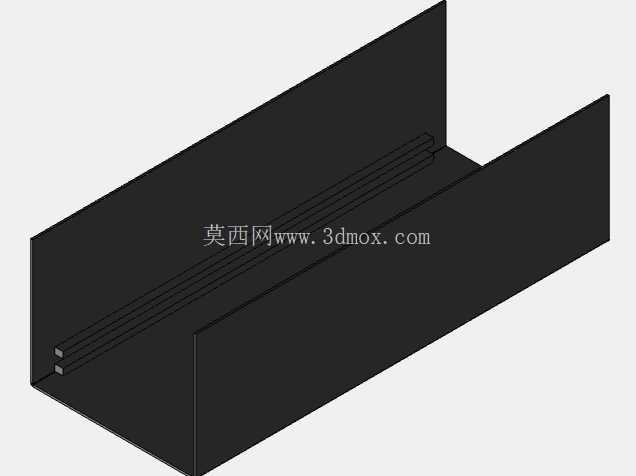

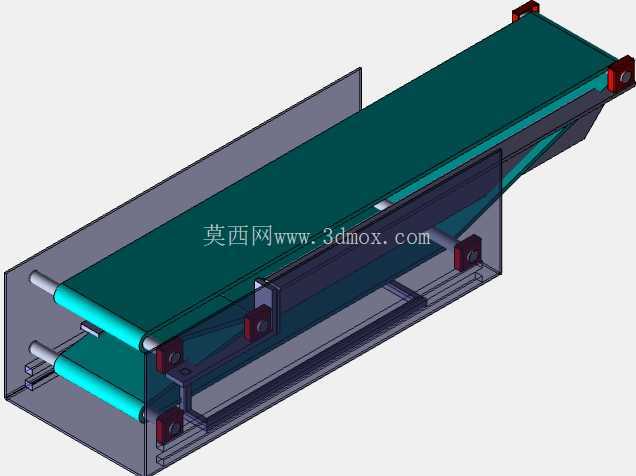

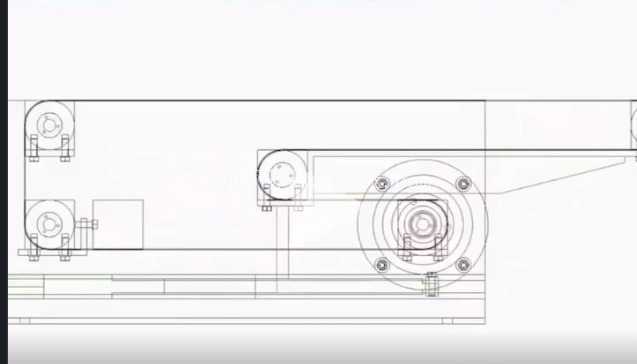

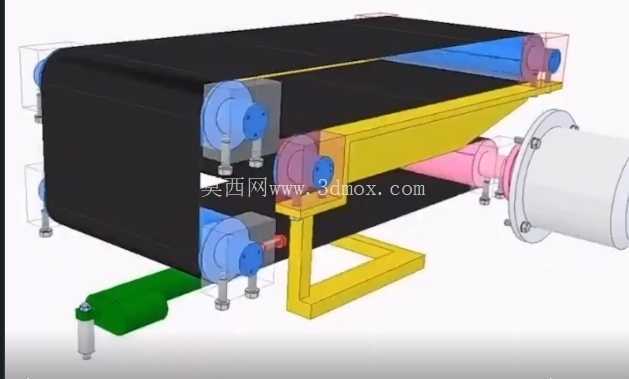

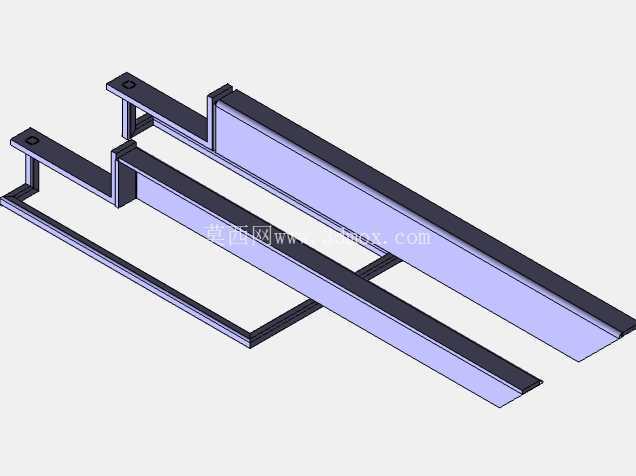

从结构组成来看，整套设备分为固定底座机架与可抽拉伸出的活动输送段两大部分，固定段作为整个设备的承载基础，采用框架式焊接结构，底部预留有地脚安装孔位，可根据现场作业需求选择固定式膨胀螺栓安装，或是配套脚轮实现整机的灵活移位。活动段嵌套在固定段机架内部，通过两侧的导向滑轨实现抽拉动作的平稳导向，滑轨采用耐磨型材制作，配合间隙经过反复校核，既保证抽拉过程无卡滞，也避免活动段伸出后出现上下晃动的问题。驱动部分采用端部滚筒驱动的布置形式，固定段与活动段的皮带张紧结构独立设计，当活动段抽出或收回时，配套的张紧辊组会自动补偿皮带长度变化，保证皮带始终处于合适的张紧状态，不会出现打滑、跑偏的问题。

设备两侧设置有挡边结构，可避免输送过程中纸箱、包裹、零散工件从皮带侧边掉落，挡边高度根据常规输送物料的尺寸设计，既不会过高增加整机自重，也能满足绝大多数散件、箱装物料的防掉落需求。伸缩段的伸出长度可根据实际作业需求在设计行程范围内任意停留，作业人员可根据货厢的实际深度、物料堆放的位置调整伸出长度，让皮带末端尽可能靠近货物堆放点，减少人工搬运的距离，尤其是在装卸较重的箱装物料时，能够大幅降低作业人员的劳动强度，同时提升装卸货的整体效率。收回状态下，整机长度大幅缩短，占用的存放空间仅为最大伸出长度的六成左右，非常适合场地空间紧张的中小型仓库、临时装卸货点使用，不用时可收回放置在通道侧边，不会占用主通行通道的空间。

从安装边界来看，固定段的机架宽度根据皮带宽度做对应匹配，常规适配的皮带宽度覆盖500mm、600mm、800mm三个常用规格，对应的整机最大宽度分别为700mm、800mm、1000mm，安装时需要预留的宽度空间为整机宽度两侧各加200mm的操作维护空间，方便后期对滚筒、轴承、张紧结构进行检修维护。设备的进料端高度可根据配套的上游输送设备、分拣线高度做适配调整，出料端在伸缩过程中高度保持一致，无需额外调整支腿高度，避免伸缩调整过程中出现皮带倾斜导致物料滑落的问题。

设计过程中针对伸缩段的受力情况做了重点校核，当活动段完全伸出至最大行程时，末端可承受的载荷满足常规箱装物料的输送需求，不会因为悬臂过长出现机架下挠变形的问题，滑轨的承重能力经过冗余设计，即使长期满负荷运行也不会出现导向面磨损过快、抽拉卡滞的问题。皮带表面采用防滑纹理设计，对于有一定坡度的安装场景，也能保证物料输送过程中不会出现下滑的情况，适配更多不同的现场安装工况。整套结构没有采用复杂的电控伸缩机构，而是采用手动抽拉配合定位销锁定的形式，一方面降低了设备的制造成本，另一方面也减少了电控元件的故障点，适合在粉尘、潮湿等复杂作业环境下长期稳定运行，后期维护仅需要定期对滑轨、滚筒轴承加注润滑脂，检查皮带磨损情况即可，维护难度低，适合一线作业人员自行完成日常保养工作。
