生产线组合式皮带滚筒输送设备结构

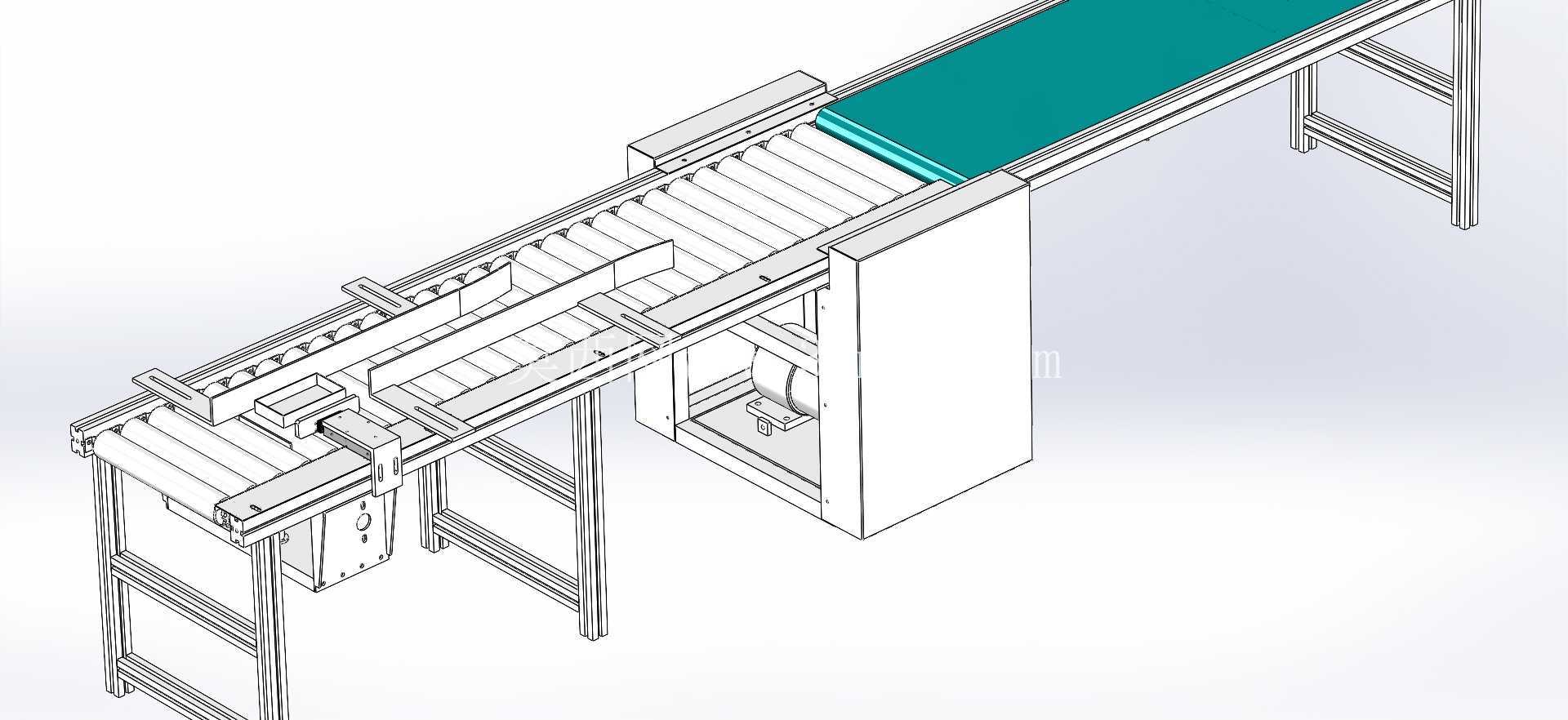

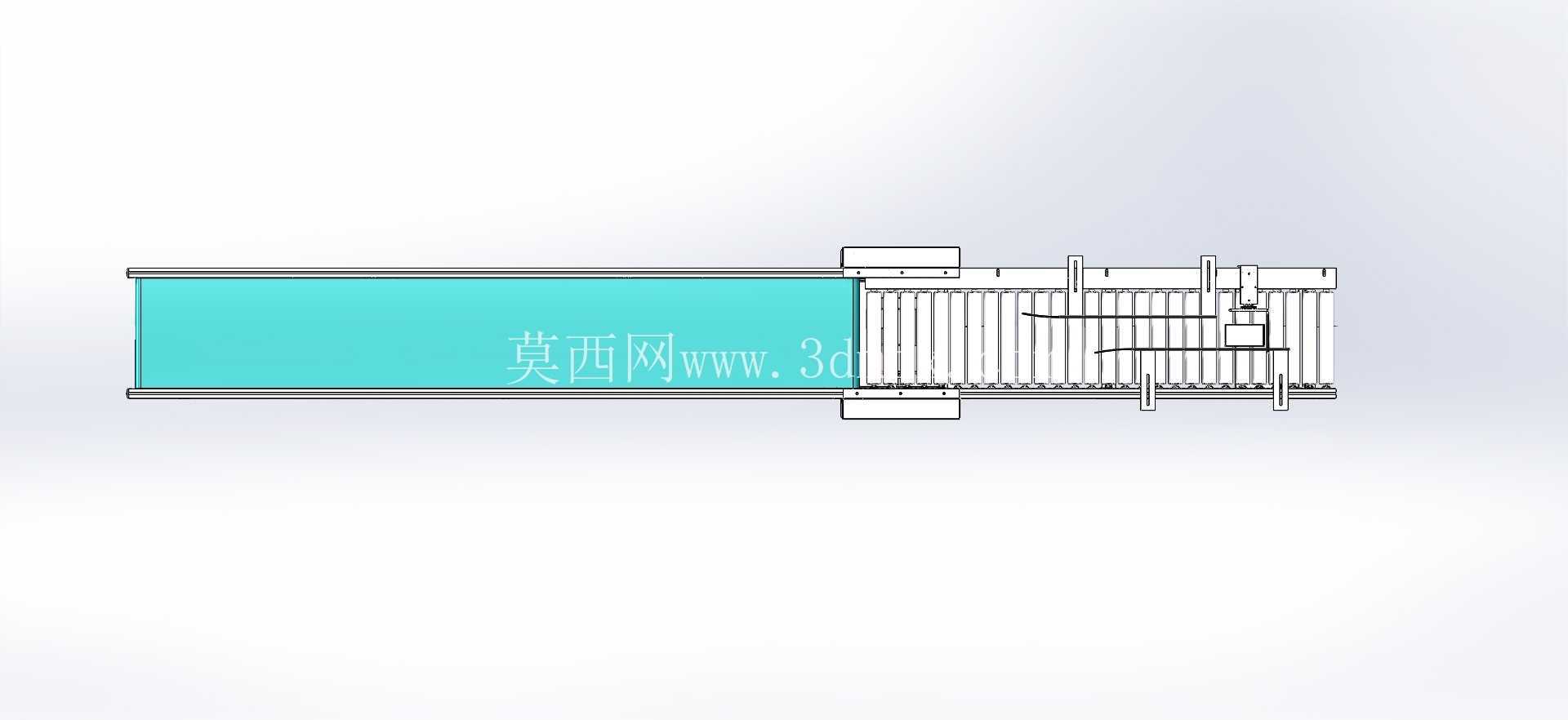

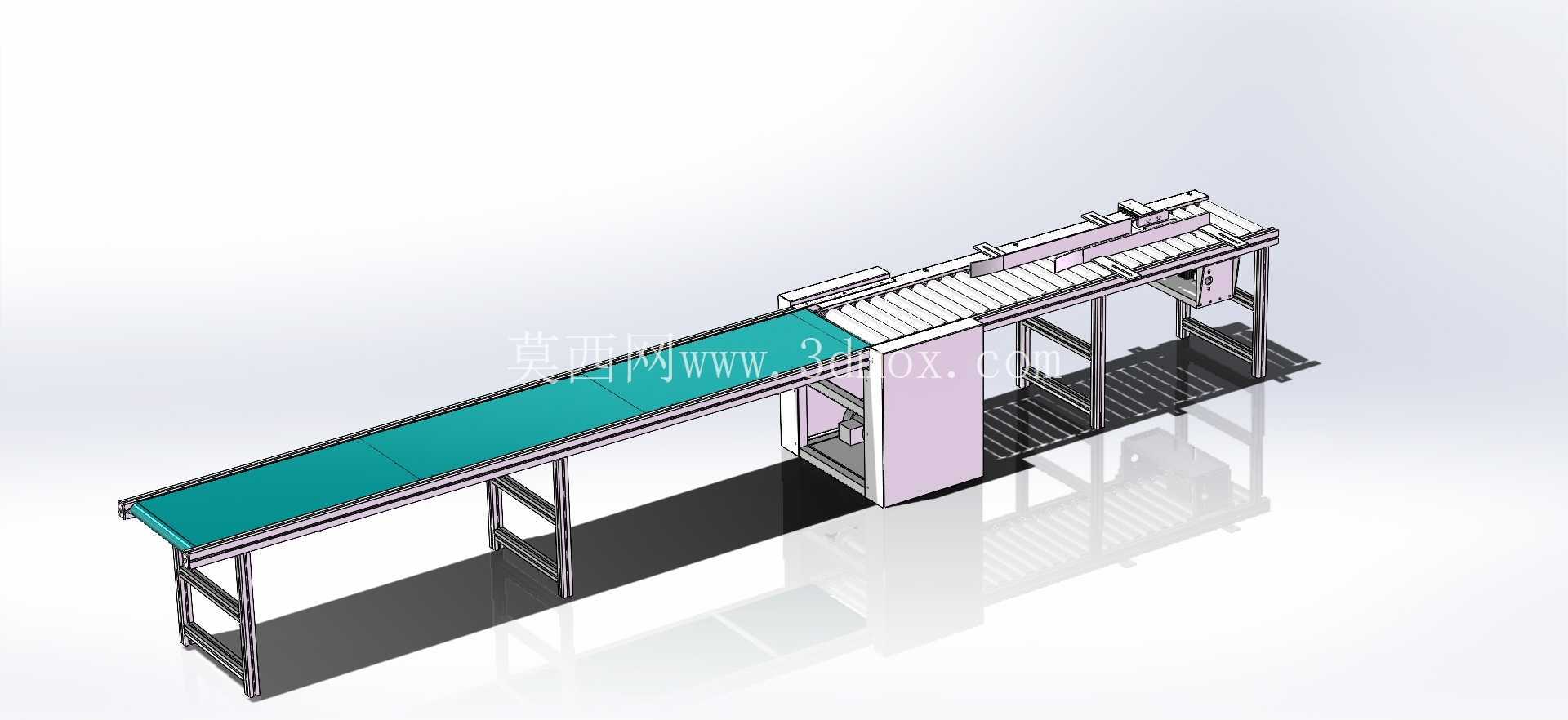

这套组合输送设备主要面向离散制造产线的工序间物料衔接场景，常见于3C电子组装、食品包装、汽配零部件加工、日化产品装箱等需要跨工位平稳转运工件的生产环节，解决单一种类输送设备无法同时适配不同形态物料、不同输送节奏衔接的痛点。设备整体采用分段式布局，前段为平皮带输送段，后段衔接动力滚筒输送段，两段线体的机架采用统一规格的工业铝型材拼装，支脚配置可调脚杯，可根据现场地面平整度调整整体水平度，安装时无需额外预埋固定件，适配大部分车间现有环氧地坪的安装条件。

从功能特性来看，前段平皮带段采用绿色PVC防静电皮带，表面摩擦系数适中，既可以输送带平整底面的纸箱、工装板，也能承载散装的袋装、盒装小件物料，皮带下方间隔布置托辊，避免长距离输送时皮带下垂导致的物料跑偏，两侧设置可调节挡边，可根据输送物料的宽度调整挡边间距，防止物料在输送过程中从侧边滑落。后段滚筒输送段采用镀锌动力滚筒，单根滚筒承载能力可达50kg，适合输送重量较大、底面刚性较好的工件，比如装满成品的周转箱、金属材质的工装托盘，滚筒之间的间隙可根据常用工件的底面尺寸调整，避免小尺寸工件卡入滚筒间隙。两段线体的衔接位置做了高低差过渡处理，皮带段的末端高度略低于滚筒段的进料端高度，物料从皮带段过渡到滚筒段时不会出现卡滞、磕碰的情况，衔接处设置导向挡条，引导物料准确进入滚筒段的输送通道。

设计思路上，这套设备优先考虑了产线改造的适配性，整体机架采用模块化设计，每段线体的长度可根据现场的工位间距灵活裁切，支脚的高度调节范围覆盖600mm到900mm的常规作业高度，可匹配不同高度的生产设备、人工操作台的对接需求。驱动部分采用分体式设计，皮带段和滚筒段分别配置独立的减速电机，可根据前后工序的生产节拍单独调整两段的输送速度，皮带段速度调节范围为0-20m/min，适合前段人工上料、工件排序的慢节奏作业，滚筒段速度调节范围为0-30m/min，可匹配后段自动化装箱、码垛设备的快节奏进料需求，两段驱动均设置过载保护，当输送过程中出现工件卡滞时，电机会自动停转并触发报警，避免电机烧毁或者皮带、滚筒的机械结构损坏。

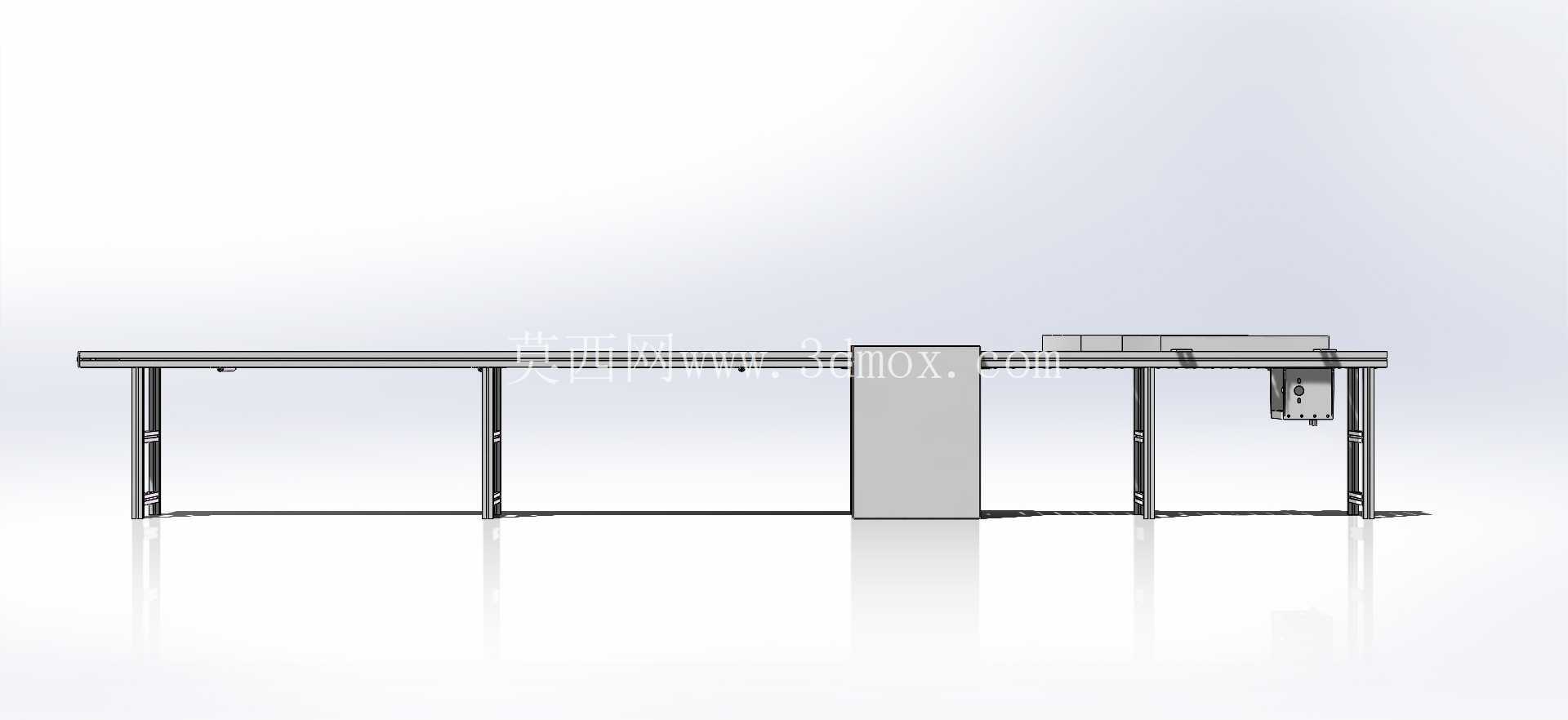

外形尺寸方面，整套设备的总长度可根据实际需求拼接，标准单段长度为2m，宽度可选择400mm、600mm、800mm三个常规规格，设备整体最大宽度不超过1000mm，安装时两侧预留300mm的维护空间即可满足日常检修、皮带更换、滚筒维护的操作需求，设备底部距离地面的最小间隙为120mm，可方便日常清扫地面杂物，避免积尘、碎屑堆积在设备下方影响车间5S管理。机架的铝型材表面采用阳极氧化处理，耐刮擦、不易生锈，适合车间多尘、偶尔有切削液飞溅的作业环境，所有的传动部件均设置透明防护挡板，既不影响日常观察设备运行状态，也能避免操作人员的衣物、工具卷入传动结构造成安全事故。

在实际使用中，这套组合输送设备可根据产线需求加装附属配件，比如在皮带段加装光电传感器，实现物料的到位检测、计数功能，对接后续的自动化设备实现无人化作业；在滚筒段加装阻挡气缸，可实现物料的定点停留，满足工位装配、检测的作业需求；如果需要对接转弯段，也可在两段线体的末端直接加装90度转弯滚筒线或者转弯皮带线，无需对原有设备的机架做大规模改动。设备的日常维护难度较低，皮带张紧结构采用侧边调节螺栓，无需拆解机架即可完成皮带的张紧调整、更换作业，滚筒采用快拆式安装结构，单根滚筒损坏时可直接拆下更换，不需要拆解整段线体，大幅降低产线停机维护的时间成本。
