CA6140车床水平支撑座结构设计

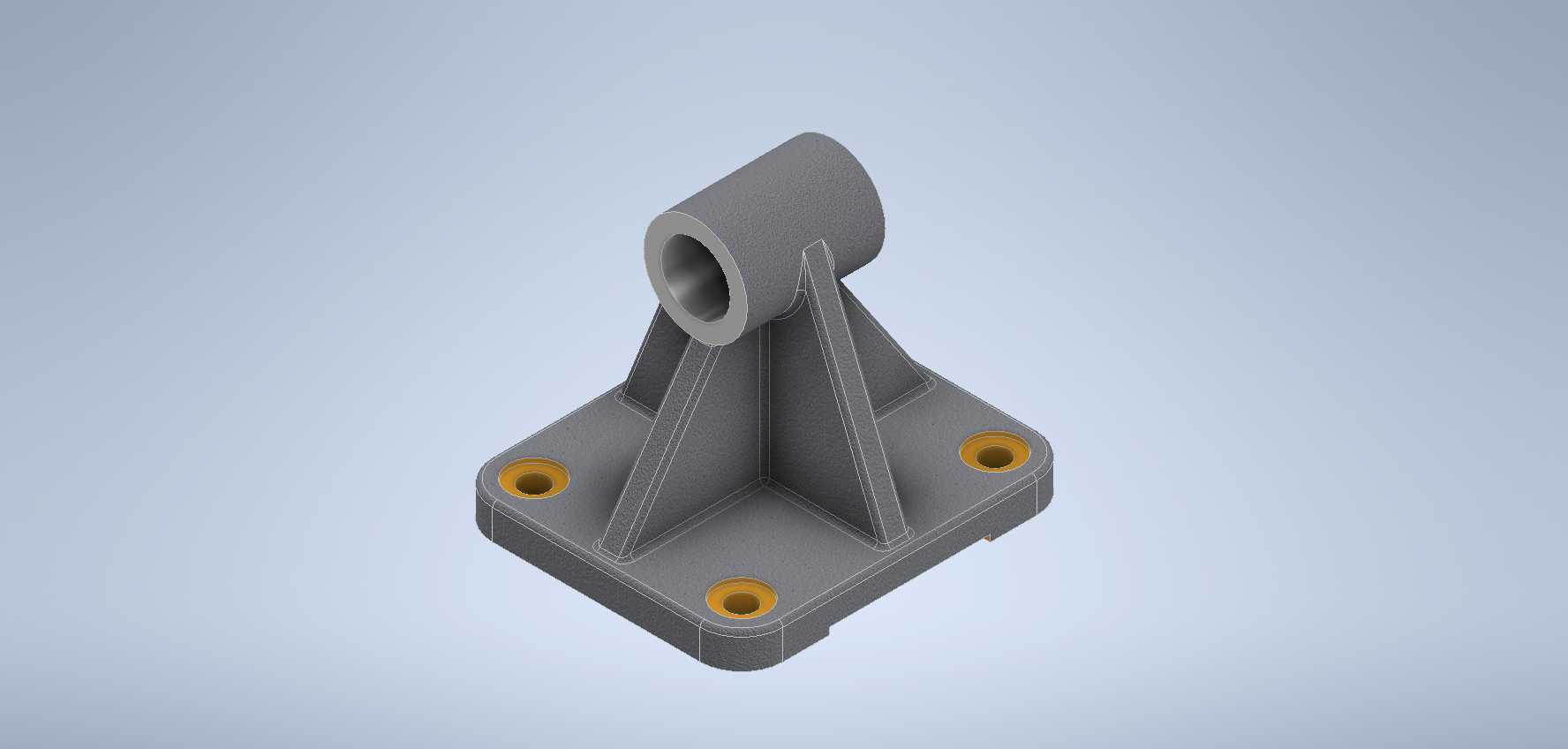

　　在普通卧式车床的床身配套结构中，这类水平支撑件主要承担轴类部件的径向载荷承载与安装定位作用，是保障进给系统、光杆丝杆组件运行同轴度的关键连接零件，常见于CA6140这类通用卧式车床的床身中段安装位，用来承托穿过支撑孔的转动轴件，抵消轴件运转过程中产生的径向跳动与下挠变形，避免长轴类传动件因跨距过大出现运转振颤，直接影响车床进给传动的平稳性与加工精度。从结构设计逻辑来看，整个零件采用一体化铸造成型的基体设计，底部为方形安装法兰盘，法兰盘上均匀分布四个沉头安装孔，孔位做了同轴锪平处理，保证安装时螺栓头可以完全沉入沉孔内，不会突出安装面干涉其他相邻部件的装配，四个安装孔的孔位公差按照H7级精度设计，

　　安装时可以通过配铰定位销的方式进一步锁定支撑座的安装位置，避免设备长期运行后出现连接松动移位。支撑主体的上部为带通孔的圆筒状轴套安装位，内孔表面预留了轴承安装的配合公差，可适配标准深沟球轴承或者滑动轴套的压装需求，内孔的圆柱度公差控制在0.01mm以内，保证压装后的轴承内圈与轴件配合时不会出现偏载。为了平衡承载能力与零件自重，圆筒结构与底部法兰盘之间设计了三块三角形加强筋，筋板的厚度按照基体壁厚的0.8倍取值，既避免筋板过厚导致铸造时出现缩孔缺陷，也能保证支撑结构在承受垂直方向载荷、侧向冲击载荷时不会出现应力集中断裂，筋板与圆筒、法兰的连接位置全部做了R3-R5的圆角过渡，消除直角连接带来的应力集中点，提升零件的抗疲劳强度，

　　适配车床长期交变载荷下的使用需求。从安装边界来看，底部法兰盘的安装平面做了铣削精加工，平面度公差不超过0.02mm，安装时与床身的安装基准面完全贴合，不需要额外加装调整垫片即可保证支撑孔的轴线与床身导轨的平行度满足设计要求；上部圆筒的轴线与底部安装面的平行度公差控制在0.015mm/100mm范围内，保证穿入孔内的轴件运转时不会出现别劲、卡滞的问题。在实际应用场景中，这类支撑件除了在车床原厂装配时使用，也常作为设备大修、改造时的替换备件，当原有支撑座出现内孔磨损、安装孔滑牙、筋板开裂等失效情况时，可直接替换安装，不需要对床身原有安装位做二次加工。设计过程中需要重点考量铸造工艺的可行性，所有竖直面都做了1:20的拔模斜度，

　　方便砂型铸造时起模，零件的壁厚整体保持均匀，避免壁厚突变导致的铸造缺陷，非加工面保留铸造喷砂后的表面粗糙度，加工面则按照装配需求分别达到Ra1.6（内孔配合面）、Ra3.2（安装贴合面）的粗糙度要求。在承载能力校核阶段，需要模拟轴件满负载运转时的最大径向载荷，对筋板的抗弯强度、法兰连接面的抗压强度、内孔的接触应力分别做有限元验算，保证在1.5倍额定载荷下零件的最大变形量不超过0.03mm，不会因为变形导致轴件的同轴度超差。这类支撑结构的设计思路也可以迁移到其他需要长轴支撑的机械设备中，比如输送设备的辊筒支撑、自动化生产线的传动轴支撑等，只需要根据实际的轴径、安装空间、载荷大小调整安装孔距、支撑筒高度、筋板厚度等参数即可，属于通用性较强的机械支撑类结构。
