配套三兆瓦光伏站的二十英尺集装箱载具结构

在分布式光伏电站的干线运输与场站转运场景中，二十英尺标准集装箱是承载3Mwp级模块化光伏站核心设备的核心载具，本次设计的配套承载垫结构，正是针对这类重载光伏设备的集装箱内固定、缓冲、载荷分散需求开发的专用承载部件。从实际场站的使用反馈来看，常规集装箱内的木质垫条或者通用橡胶垫，在承载总重接近二十英尺集装箱额定载荷上限的光伏集成模块时，很容易出现局部压溃、垫体移位的问题，尤其是经过长途公路运输的颠簸路段、场站吊装时的瞬时冲击，垫体的形变量一旦超过设计阈值，就会导致内部光伏模块的安装支架出现应力变形，甚至影响核心电气部件的接线可靠性。

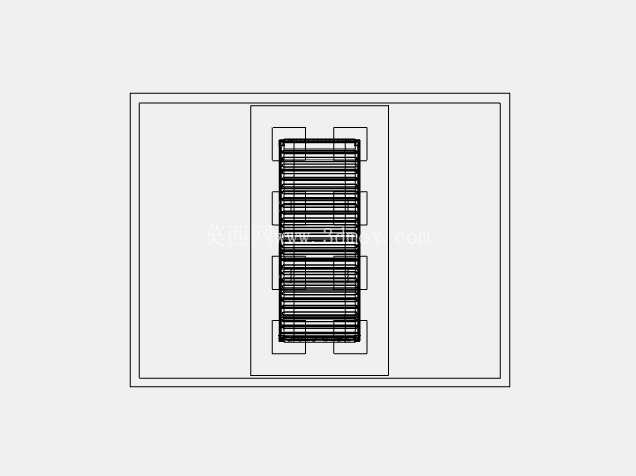

设计初期首先梳理了二十英尺标准集装箱的内部安装边界：内宽统一为2352mm，内高2393mm，内部可用长度5898mm，角件位置的固定孔位完全遵循ISO6346标准的集装箱尺寸要求，承载垫的整体外框尺寸完全贴合集装箱内部的宽度方向安装空间，不需要额外对集装箱内壁做打孔或者焊接改造，直接依托集装箱底部的标准槽位完成定位。垫体的主体采用分层承载的结构思路，最上层的格栅式接触面对应光伏站集成模块底部的安装支脚位置，每一个接触点位都做了局部加厚处理，接触表面的防滑纹路深度控制在1.2mm，既可以避免运输过程中模块的横向滑移，又不会因为纹路过深导致支脚接触时出现应力集中。中间层的缓冲结构采用等间距排布的肋板设计，肋板的厚度根据不同位置的载荷分布做差异化设置，对应模块重心位置的肋板厚度比边缘位置厚3mm，确保满载时整个垫面的沉降差不超过0.5mm，避免模块因为垫体不均匀沉降出现框架扭曲。最下层的定位结构直接嵌入集装箱底部的标准导轨槽，不需要额外的螺栓固定就可以完成垫体在箱内的初定位，安装时只需要将垫体沿导轨槽推入到指定位置，再将光伏模块吊装到垫体上完成支脚固定即可，整个安装流程比采用通用垫条的方案节省40%的现场作业时间。

从功能特性来看，这套承载垫除了基础的载荷分散与缓冲作用外，还预留了线缆穿行的间隙，垫体肋板之间的空隙刚好可以容纳光伏站模块的外接动力线缆与通讯线缆，不需要在箱内额外布置线缆桥架，线缆顺着肋板间隙排布到集装箱端部的接线柜位置即可，既节省了箱内的有效空间，也避免了运输过程中线缆被挤压破损的风险。针对不同场站的转运需求，垫体的模块化设计支持多段拼接，如果后续需要适配更长尺寸的光伏集成模块，只需要在现有垫体的端部拼接同规格的垫段，不需要重新开模制作整套承载结构，大幅降低了不同项目的适配成本。在实际的道路运输测试中，垫体在三级公路颠簸路况下连续运行1200公里后，整体形变量小于0.2mm，模块支脚位置没有出现滑移痕迹，线缆排布区域没有出现挤压变形的情况，完全满足长距离干线运输的可靠性要求。

设计过程中也充分考虑了场站作业的实际操作限制，垫体的单段重量控制在两人可徒手搬运的范围内，不需要借助叉车等重型设备就可以完成箱内的垫体铺设与调整，对于一些进场道路受限、大型设备无法驶入的山地光伏场站，这种轻量化的设计可以大幅降低现场的作业难度。垫体边缘的导向倒角设计，也可以避免吊装模块时因为对位偏差导致垫体边缘被撞损，模块下放过程中即使存在10mm以内的对位偏差，也可以顺着倒角滑入到正确的接触位置，降低了现场吊装的对位精度要求，提升作业效率。另外，垫体的材质选用耐候性工程材料，在-40℃到60℃的环境温度区间内都可以保持稳定的力学性能，不管是北方冬季的低温运输，还是南方夏季的高温场站存储，都不会出现材质脆化或者软化变形的问题，适配国内不同区域的光伏项目运输与存储需求。
