带法兰斜纹压接式M3铜螺纹嵌件

做塑料结构设计的工程师大多遇到过塑料螺纹滑牙的问题，尤其是ABS、PLA、尼龙这类常用工程塑料，本身螺纹强度有限，反复拆装几次就会出现牙型磨损、连接失效的情况，这时候内嵌金属螺纹嵌件就是最成熟的解决方案，这次的M3规格铜嵌件就是针对小尺寸螺纹连接场景开发的压接款结构。

先从实际安装场景说起，这类嵌件的适配场景覆盖非常广，小到消费电子的塑料外壳、3D打印的DIY功能件，大到遥控模型底盘、小型机器人结构件、工业设备的塑料外罩，只要是需要在塑料基体上设置可反复拆装的M3螺纹连接位，都能用到这款嵌件。和热熔款嵌件不同，压接款不需要额外加热设备，直接通过压装工装就能完成安装，对加工现场的要求更低，也不会因为加热温度控制不当导致塑料基体局部熔化变形，尤其适合薄壁塑料件、对温度敏感的改性塑料件的螺纹加固。

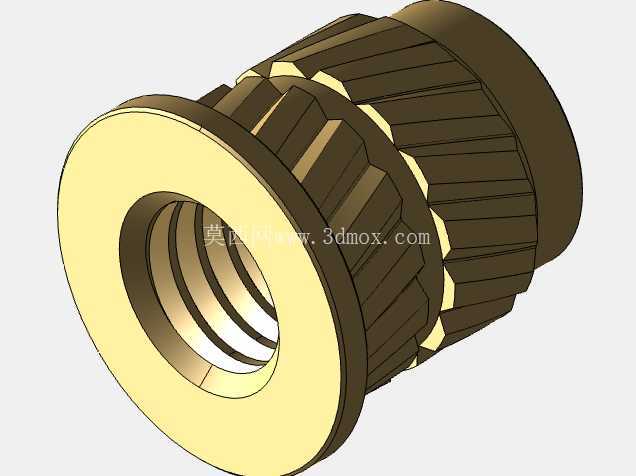

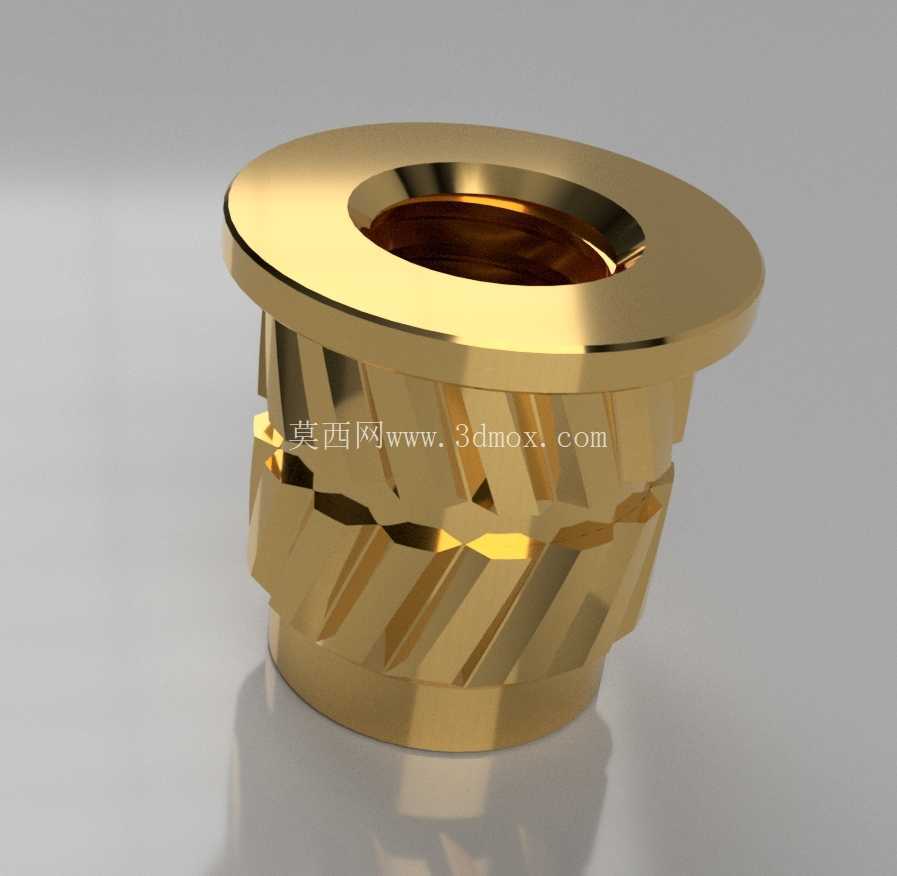

从结构设计细节来看，这款嵌件采用带法兰边的结构设计，法兰边的直径大于嵌件主体外径，压装完成后法兰面会贴合在塑料件的安装表面，一方面可以起到轴向定位的作用，避免压装时嵌件过度沉入塑料基体，另一方面也能分散螺纹连接时的压紧力，防止锁紧螺丝时塑料件表面被压溃。嵌件主体外表面设计了多道斜向防滑滚齿，滚齿的倾斜角度经过匹配，压入塑料基体后，斜齿会嵌入塑料内壁形成双向的防转结构，不管是顺时针拧入螺丝还是逆时针拆卸，嵌件都不会跟着螺丝在塑料孔内转动，同时轴向的防滑槽结构也能避免嵌件受轴向拉力时从塑料孔内被拔出，完全满足反复拆装的连接强度要求。

尺寸边界是结构设计选型时最需要关注的参数，这款嵌件适配M3规格的公制粗牙螺纹，内螺纹精度满足普通装配级要求，可适配常规M3螺丝、螺栓的锁紧需求。嵌件主体外径为5.4mm，对应的塑料安装孔推荐设计为5.3-5.4mm的直孔，压装后能保证足够的抱紧力；嵌件不含法兰边的主体高度为4.6mm，设计塑料件安装柱的高度时，需要保证安装柱高度不低于4.8mm，避免嵌件压装后突出或凹陷过多；法兰边厚度0.9mm，总高度5.5mm，安装孔的沉台深度可以对应设计为0.8-0.9mm，保证法兰面安装后与塑料件表面基本齐平，不会出现凸起影响外观装配的情况。

材质选用黄铜作为基材，一方面黄铜本身的切削性能好，内螺纹加工精度容易保证，螺纹表面粗糙度低，螺丝拧入时的顺滑度好，不会出现卡滞、滑牙的情况；另一方面黄铜的耐腐蚀性能优于普通钢材，在普通室内环境下不会生锈，不会因为锈迹污染塑料件表面，也不会因为锈蚀导致螺纹连接失效，同时黄铜的导热性适中，压装过程中不会因为局部应力集中导致塑料件开裂。和注塑时预埋的嵌件相比，这款压接式嵌件不需要在注塑阶段就放入模具，降低了注塑模具的设计复杂度，也减少了注塑时嵌件定位偏移导致的废品率，既适合大批量量产的注塑件装配，也适合小批量定制、3D打印件的后期螺纹加固，尤其是DIY项目、样机试制阶段，不需要开模就能快速在塑料件上制作出可靠的M3螺纹位，大幅缩短样机制作周期。

在实际选型应用时需要注意，压装这类嵌件推荐使用手动压台或者小型气动压床，保证压装力垂直于安装面，避免斜向压装导致嵌件倾斜、塑料安装柱开裂；如果是3D打印件使用，推荐安装孔的打印填充率不低于50%，安装柱周边设置足够的加强筋，避免压装时安装柱受力开裂。这款嵌件的内螺纹长度足够，M3螺丝拧入深度可以达到4mm以上，按照螺纹连接强度计算，足够满足常规小型结构件的连接载荷要求，不需要额外增加螺纹啮合长度来提升强度。
