家用绞肉机二级减速传动齿轮组件

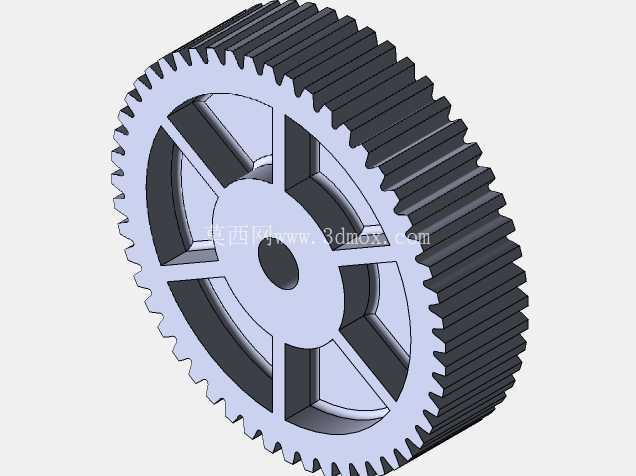

　　这套齿轮组件是家用电动绞肉机减速机构里的核心二级传动部件，日常家用场景里，电动绞肉机需要把电机输出的高转速低扭矩动力，转化为绞刀轴端的低转速大扭矩输出，才能顺利完成肉类切碎、馅料搅拌这类带负载的加工动作，这套齿轮组就承担着第二级减速增扭的关键作用。从结构设计来看，大齿轮采用辐条式轮体结构，三根均匀分布的辐条连接外圈轮齿与中心轮毂，在保证轮体结构强度、满足扭矩传递刚性要求的前提下，尽可能削减了轮体的整体重量，减少注塑成型时的材料用量，同时也能降低齿轮高速转动时的转动惯量，让设备启停过程更平稳，避免启动瞬间的冲击载荷对电机轴和齿轮啮合面造成损伤。

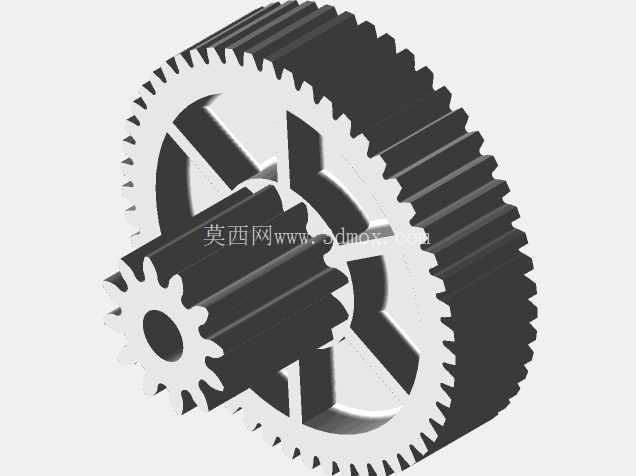

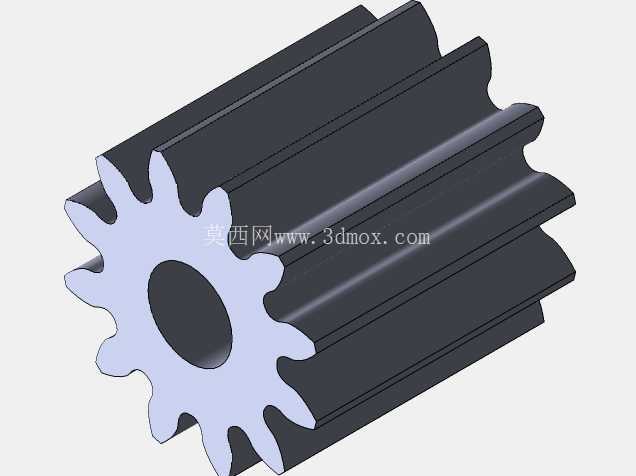

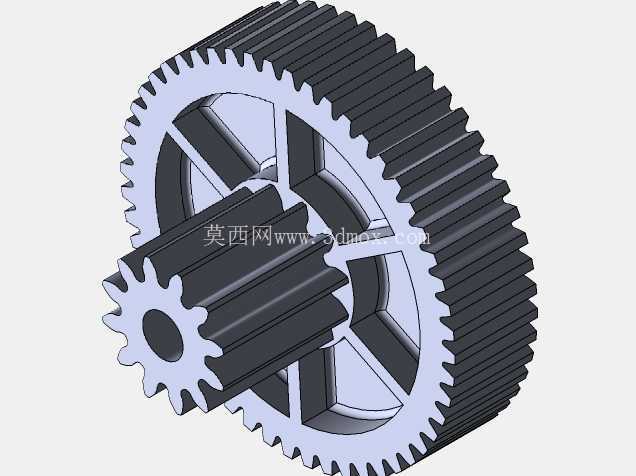

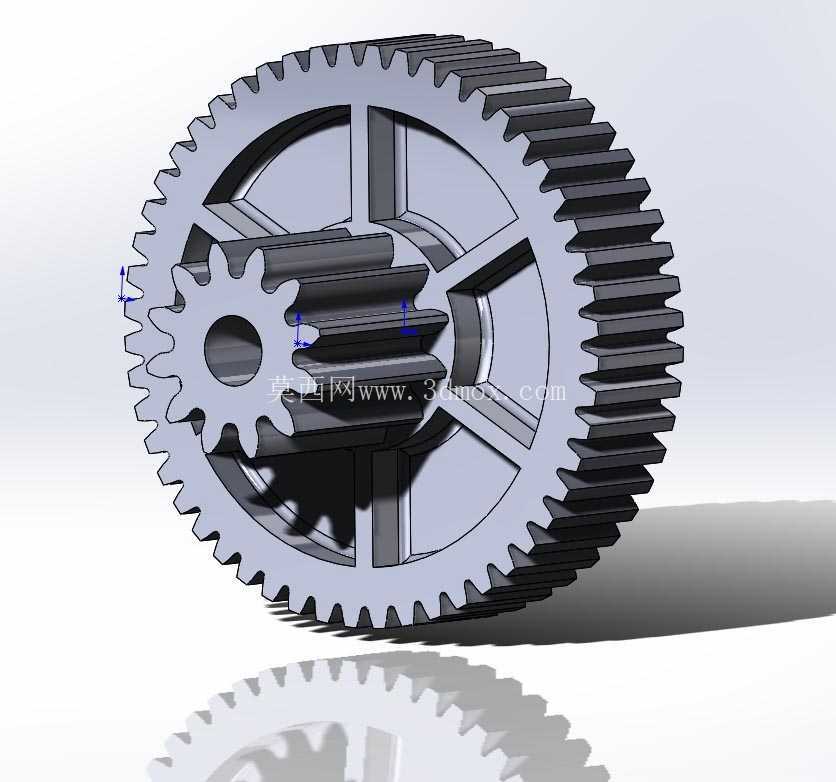

　　大小齿轮采用定轴外啮合传动布局，小齿轮为主动输入轮，与上一级减速机构的输出端配合，大齿轮为从动输出轮，中心的花键结构直接与绞肉机的绞刀传动轴连接，动力传递路径直接，没有多余的传动环节，能有效降低动力传递过程中的机械损耗。啮合参数设计上，大小齿轮的模数保持一致，齿形采用标准渐开线圆柱直齿，加工和装配难度低，传动过程中没有轴向力，不需要额外设置轴向止推结构来平衡轴向载荷，能简化减速箱的整体结构，降低家用小电器的装配复杂度和生产成本。轮齿的齿宽经过匹配设计，小齿轮齿宽略大于大齿轮，能抵消装配过程中可能出现的轴向错位，保证啮合过程中轮齿的有效接触长度，避免局部应力集中导致的轮齿崩齿、过度磨损问题，延长组件的使用寿命。

　　安装边界方面，大齿轮的外径尺寸适配家用绞肉机减速箱的内部腔体空间，轮体与减速箱内壁之间预留了足够的安全间隙，不会出现转动过程中轮体蹭到箱壁的问题；中心轮毂的长度与减速箱两侧的轴承安装位匹配，装配后齿轮的轴向窜动量控制在合理范围内，不会出现啮合脱开的情况。中心的内花键参数与绞肉机绞刀轴的外花键完全适配，装配后配合紧密，传递扭矩时不会出现打滑、旷量问题，能保证绞刀转动时的动力输出稳定，不会因为传动间隙导致绞肉过程中出现卡顿、绞切不均匀的情况。在实际使用场景中，这套齿轮组需要承受绞肉过程中不均匀的冲击载荷，比如遇到肉筋、软骨这类较难切碎的食材时，绞刀端的负载会瞬间增大，轮体的辐条结构和齿根的圆角设计能有效分散应力，避免应力集中导致的轮齿断裂、辐条开裂问题。齿轮的材料选型一般采用高强度耐磨工程塑料，具备足够的自润滑特性，在减速箱内少量润滑脂的辅助下，能长期保持稳定的啮合状态，不需要频繁维护，符合家用小电器免维护、长寿命的设计要求。

　　从建模逻辑来看，这套齿轮的建模过程首先需要确定传动比参数，根据家用绞肉机电机的额定转速和绞刀需要的工作转速，计算出二级减速的传动比，再匹配大小齿轮的齿数，确定模数、压力角等基础齿形参数；之后通过参数化建模生成渐开线齿形，对齿根位置做圆角过渡处理，再搭建辐条、轮毂的结构，最后完成中心花键的细节设计，整个建模过程需要严格控制各部分的尺寸公差，保证装配后齿轮的啮合侧隙处于合理范围，侧隙过大会导致传动过程中出现噪音、反向旷量，侧隙过小则会出现卡滞、转动阻力大，甚至运转过程中出现齿面胶合的问题。
