家用食物料理机一级减速斜齿轮组件

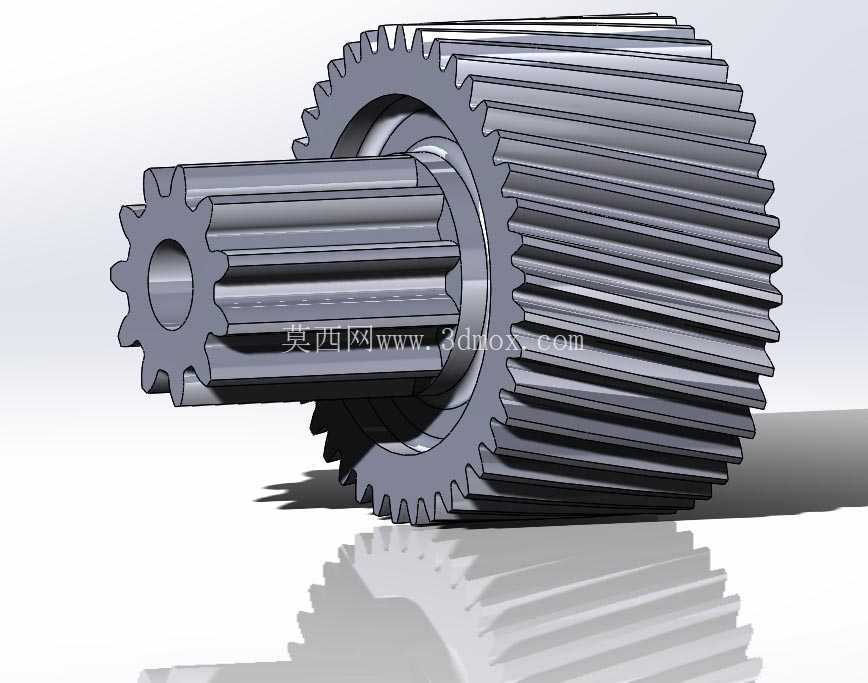

　　这款齿轮组件是家用电动绞肉类料理设备减速箱内的核心一级传动零件，日常工作中承担电机端动力输入到切削端扭矩放大的关键传动职能，适配小功率串激电机的高转速输出特性，将电机每分钟上万转的高转速通过齿轮啮合减速，转换为绞肉螺杆工作所需的低转速大扭矩输出，避免食材切削过程中因扭矩不足出现卡滞、闷机的问题。从结构设计来看，该零件采用同轴双联齿轮布局，一端为小模数外花键输入轴段，直接与电机输出端的塑料蜗杆或金属蜗杆啮合，另一端为大直径斜齿圆柱齿轮段，与下一级传动齿轮啮合完成二级减速，斜齿的齿向设计为13度螺旋角，相比直齿结构啮合重合度更高，传动过程中齿面接触是逐步切入切出，能有效降低家用设备运行时的齿轮啮合噪音，减少齿面冲击载荷，提升小功率家电的运行平顺性，适配家庭使用场景对低噪音的要求。

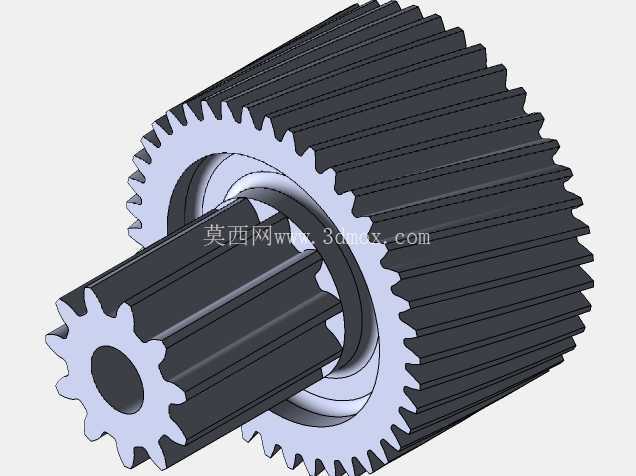

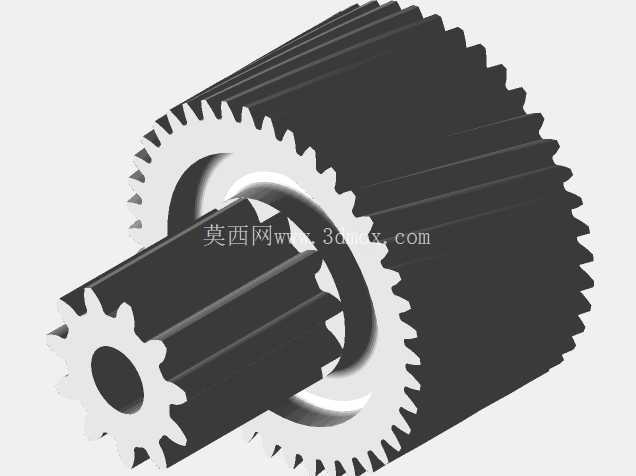

　　花键轴段采用11齿矩形花键结构，齿顶与齿根均做了小圆弧过渡处理，既保证与输入端部件的周向传动无滑差，又能在装配时起到导向作用，降低家用产品装配线的装配对位难度，中心设置的通孔为阶梯孔结构，大端用于穿装固定芯轴，小端可容纳润滑脂存储空间，长期运行时可通过离心作用将润滑脂甩到啮合齿面，减少齿面干磨损耗。齿宽设计上，大斜齿段的齿宽根据家用绞肉机最大负载工况下的齿面接触强度计算取值，可应对短时间内绞碎带筋肉类、硬质食材的冲击载荷，避免断齿失效，齿端均做了倒角修缘处理，既可以减少啮合起始阶段的齿顶碰撞，也能在装配时避免齿边刮伤相邻塑料零件。

　　安装边界方面，该齿轮的轴向定位依靠中心孔与芯轴的间隙配合，两端面与减速箱壳体的限位凸台保留0.1到0.2毫米的轴向窜动间隙，避免热胀冷缩出现卡滞，大齿顶圆与减速箱壳体内壁保留足够的径向间隙，防止运行中齿顶蹭到壳体产生异响。实际应用场景中，这类齿轮多采用粉末冶金压制成型后做齿面精整处理，部分高端机型会采用机加工钢件搭配渗碳淬火处理提升耐磨性能，设计时需要兼顾家用产品的成本控制与寿命要求，齿面粗糙度控制在合理区间，既不需要过高的加工精度提升成本，又能保证运行噪音控制在家庭可接受范围内。

　　建模过程中需要重点关注齿形参数的准确性，螺旋角的导程计算误差会直接导致啮合干涉，花键部分的齿距累积公差需要控制在合理范围，避免装配后出现传动卡滞，双联齿轮的同轴度公差是建模和加工的核心控制项，若同轴度超差会导致啮合侧隙不均匀，运行时出现周期性异响和磨损加剧的问题。
