捕食者共轴双旋翼侦察直升机无人机

　　这套共轴双旋翼无人直升机的结构方案，面向近距战术侦察、低空抵近观测与小型FPV飞行验证场景展开，整体构型参考成熟长航时察打无人机的气动布局做缩比适配，没有采用多旋翼平铺桨臂的常规思路，而是把主旋翼、尾梁、尾桨与机身载荷舱沿纵向轴线串联布置，既保留直升机垂直起降、悬停转向的灵活特性，又通过拉长机身、收窄截面的方式降低前飞时的迎风阻力。

　　从实际使用边界来看，这类小型无人直升机不需要专用起降跑道，在野外平整场地、舰船甲板、车载起降平台都能完成垂直升空，作业过程中可在目标区域上空保持稳定悬停，搭载的光电观测模块可沿机头下方云台做俯仰转动，执行区域巡查、目标标定、低空地形测绘任务时，航迹规划不需要考虑固定翼无人机的滑跑距离限制，低速通场与定点驻留的适配性更强。共轴反转双旋翼的设计取消了传统单旋翼直升机的尾桨抗扭结构，上下两副旋翼反向旋转抵消扭矩，尾梁末端仅保留小型安定面与方向控制舵面，既减少了尾桨传动的功率损耗，也降低了尾部触障、异物打桨的故障概率，在狭窄街巷、林间空域作业时的碰撞冗余度更高。

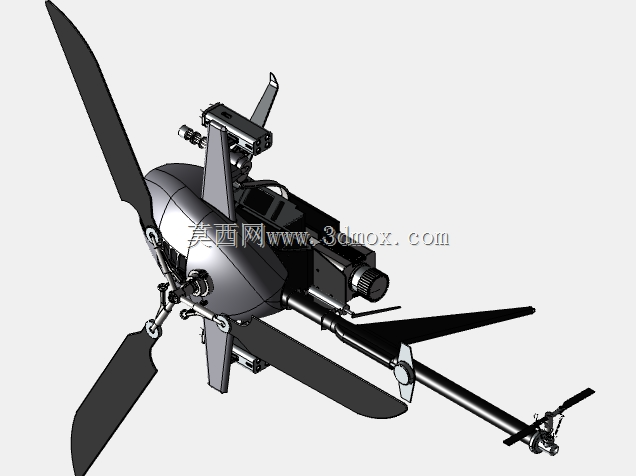

　　结构建模阶段首先敲定的是机身主承力框架的尺寸边界：整机纵向总长控制在便于单人携行的范围内，机身中段为设备舱，内部预留飞控板、电池组、信号接收机、图传模块的安装卡位，舱体侧壁做阶梯式加厚，既给内部电子元件留出散热间隙，也保证机身坠地时的结构缓冲余量。机头位置采用圆润收束的曲面造型，下方预留云台挂载接口，可根据任务需求更换可见光摄像头、红外热成像模组或者小型任务载荷；机身上部的旋翼主轴座做同轴双层轴承布置，上下旋翼的桨夹间距经过气动校核，避免两副旋翼在大俯仰机动时发生桨叶碰擦，主轴根部与机身框架的连接位设置加强筋，把旋翼旋转产生的交变拉力均匀分散到整个承力骨架上，避免单点应力集中导致机架断裂。

　　起落架采用滑橇式结构，两根弧形支腿从机身下方向外延展，横向跨距大于机身最大宽度，起降时可将冲击载荷分散到四个接地端点，在不平整的碎石、草地表面也能保持机身直立，不会发生侧翻；滑橇支腿与机身底部的连接座采用快拆结构，维护时可快速拆卸更换，不需要拆解机身内部的走线与设备。尾梁从机身尾部向后平滑收窄，内部走飞控控制线与尾舵舵机拉线，梁体采用薄壁加筋的截面设计，在控制整体重量的同时保证抗弯刚度，避免前飞过程中尾梁出现高频震颤影响飞行稳定性。

　　外形曲面处理上，机身外壳全部做顺滑过渡，没有突兀的直角凸起，既降低飞行时的气动紊流，也能减少雷达反射截面积，适配低可视度侦察的使用需求；机身侧面预留检修口盖，日常更换电池、调试飞控参数时不需要拆开整个外壳，地勤操作效率更高。动力系统的安装位围绕重心布置，电池舱紧邻旋翼主轴正下方，让整机重心落在旋翼轴线上，飞行过程中姿态调整的配平功耗更低，大机动动作时的机身响应也更跟手。

　　针对FPV飞行的使用需求，机头摄像头的安装角度做了预设，既可以保持水平前飞时的第一视角视野，也能在悬停观测时向下偏转获取地面画面，图传天线沿尾梁向后布置，避免旋翼旋转遮挡信号。整套结构在建模时所有装配间隙都做了运动干涉校验：旋翼全行程偏转、舵面往复摆动、起落架受压形变、舱门开合都不会出现零件碰撞，各模块的安装孔位对齐公差控制在装配允许范围内，后续无论是做3D打印验证件还是开模加工小批量样机，都可以直接基于该三维结构拆分零件、导出工程图纸，不需要再反复调整结构干涉问题。
