14HS-2EG型双液力偶合器结构设计

项目分类:通用机械零部件 发布时间:2026-06-29 ID:1193537
  • 14HS-2EG型双液力偶合器结构设计
  • 14HS-2EG型双液力偶合器结构设计
  • 14HS-2EG型双液力偶合器结构设计
  • 14HS-2EG型双液力偶合器结构设计
  • 14HS-2EG型双液力偶合器结构设计
  • 14HS-2EG型双液力偶合器结构设计
  • 14HS-2EG型双液力偶合器结构设计
  • 14HS-2EG型双液力偶合器结构设计
  • 14HS-2EG型双液力偶合器结构设计

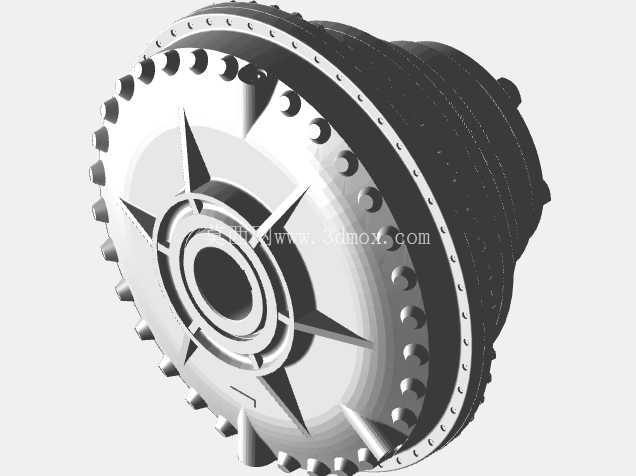

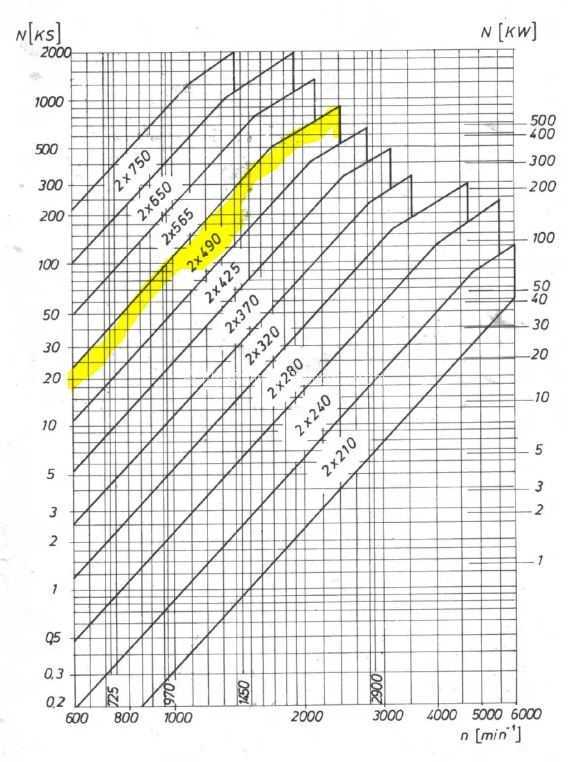

在工业动力传输场景中,液力偶合器是连接原动机与工作机的核心柔性传动部件,这款双液力偶合器的双联回路结构,正是针对中大功率传动场景下的轴向力平衡需求开发,适配0.5至170kW功率区间的动力传递工况,常见于矿山输送设备、冶金轧线辅机、电厂给水泵组等需要软启动、过载保护的传动链路中。从实际使用角度看,这类偶合器安装在电机与负载之间,不需要刚性连接的精准对中公差,能吸收原动机启动时的冲击扭矩,避免电机启动电流峰值对电网的冲击,同时在负载出现卡滞过载时,通过工作腔内部油液的滑差实现过载卸荷,保护后端传动链的齿轮、轴类零件不会因为瞬时冲击载荷出现断轴、打齿故障。

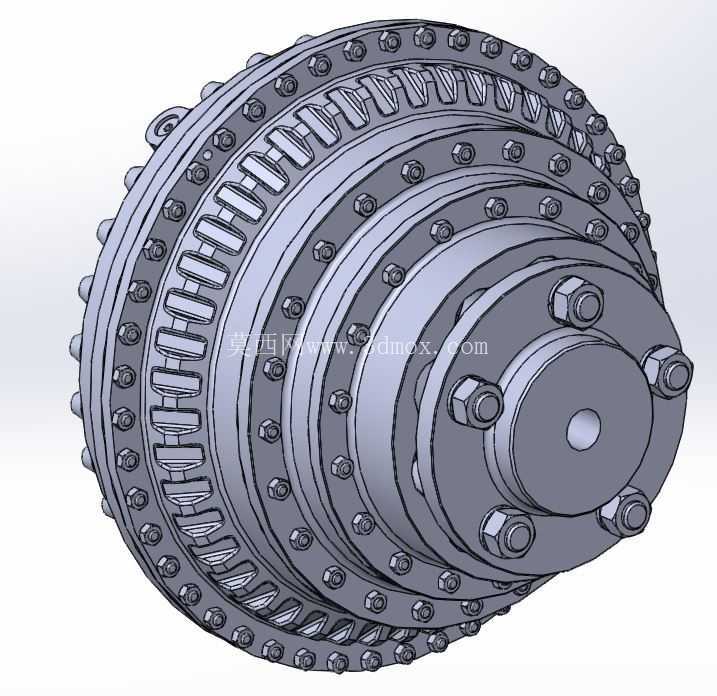

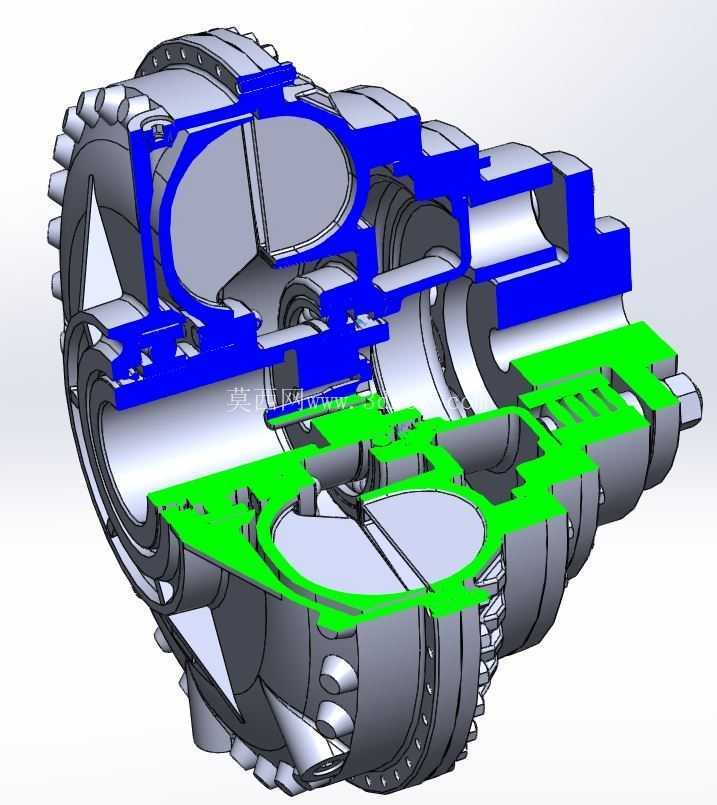

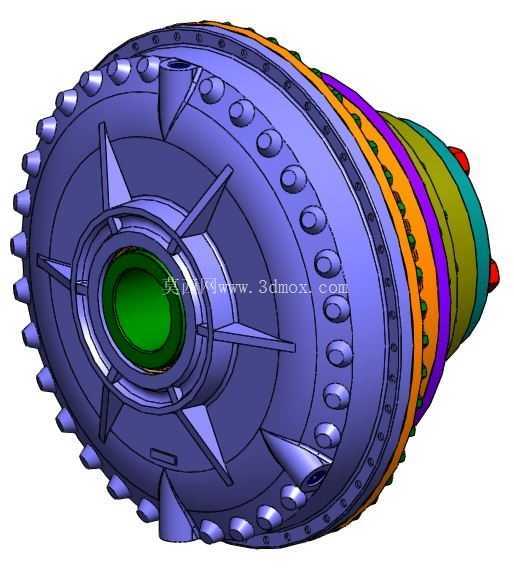

设计层面采用双工作回路对称布局,两个结构完全一致的液流工作腔沿轴向对称布置,油液在两个腔体内形成独立的循环流道,运转过程中两个腔室产生的轴向推力方向相反、大小接近,能抵消90%以上的常规单腔偶合器存在的轴向窜动力,不需要额外配置大规格推力轴承来承受轴向载荷,既缩减了整体轴向安装尺寸,也降低了轴承选型成本与后期维护更换的频次。工作腔的流道型线经过反复迭代,循环圆直径保持固定的前提下,通过调整叶片进出口角度、腔室过流截面的渐变曲率,让最佳工作效率区间维持在0.95-0.98的高值区间,比同规格单腔偶合器的高效工作区覆盖范围拓宽近30%,能适配不同转速、不同负载率的长期运行工况。

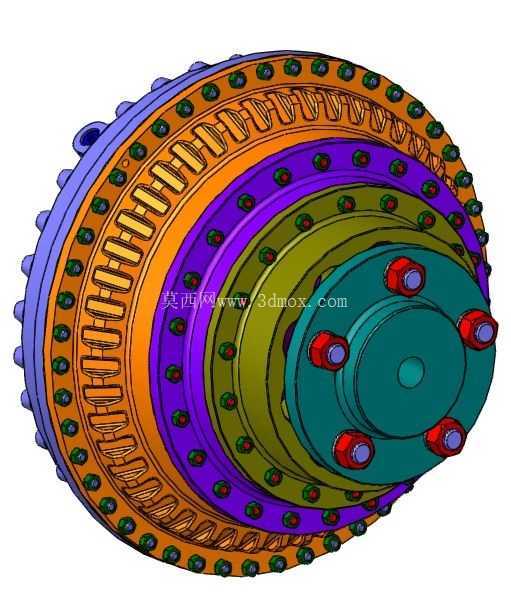

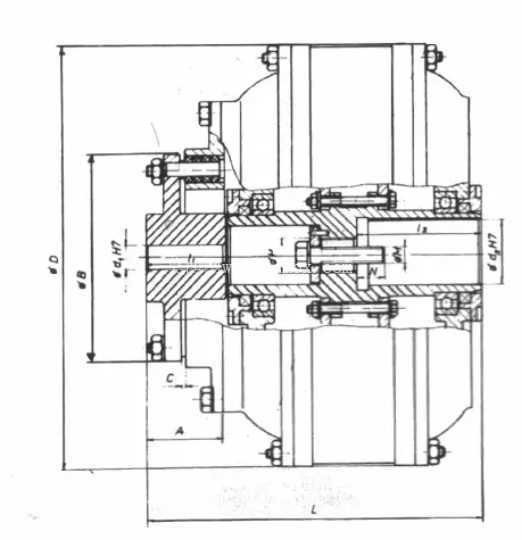

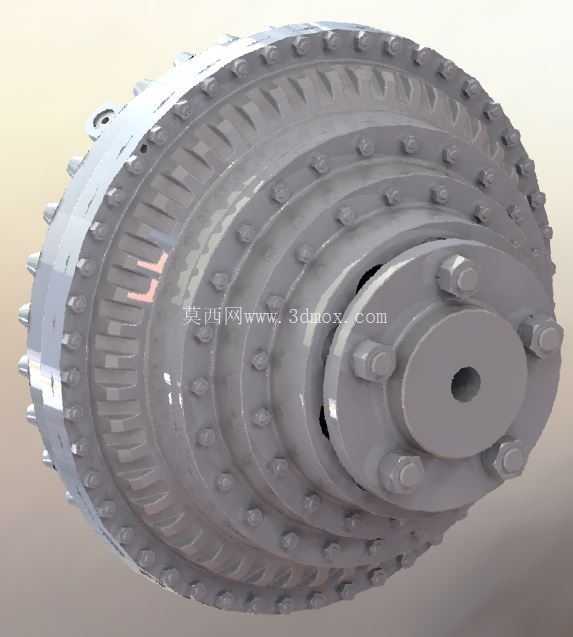

从安装边界来看,这款偶合器的输入端与输出端均采用标准轴孔配合设计,轴伸尺寸符合通用传动部件的安装公差要求,不需要对现有设备的电机轴、负载轴做额外改制就能直接替换安装。外壳采用分体式法兰连接结构,上下壳体通过螺栓紧固,日常检查油位、更换工作油液时不需要拆解整个传动链路,只需要打开外壳上的检查盖就能完成操作。针对永久运行工况的设计要求,滑差率被控制在2%至5%的区间内,这个滑差区间既保证了传动效率不会因为滑差过大出现过多的油液发热,也能保留足够的柔性缓冲能力,吸收传动链路中的扭转振动。滑差值的调整不需要改动偶合器的本体结构,只需要根据实际传递的功率、转速匹配对应充油量,就能让偶合器工作在最佳效率点,充油操作通过外壳上的注油孔完成,配合油位标尺就能快速确认充油量是否符合要求,不需要复杂的调试设备。

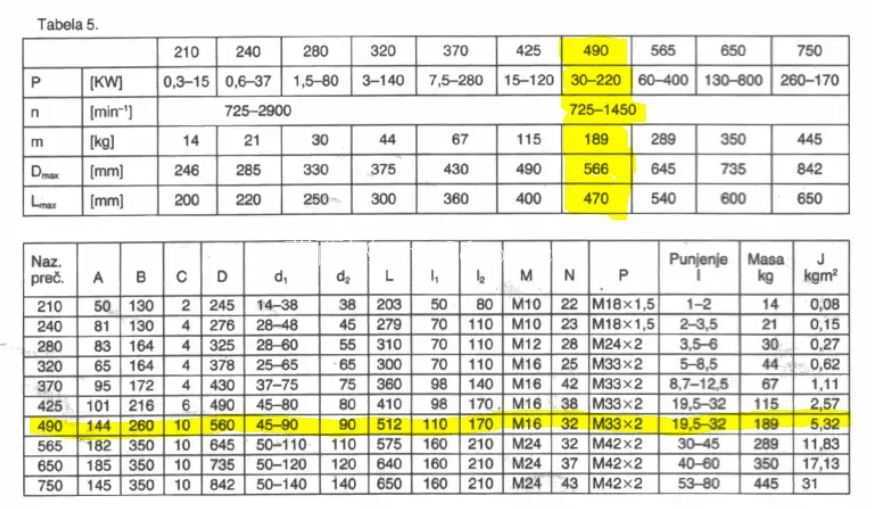

在实际选型应用中,这款双液力偶合器尤其适合轴向安装空间受限、同时对传动平稳性要求较高的场景,比如长距离带式输送机的驱动端,多电机驱动时能通过偶合器的滑差特性实现各电机的功率平衡,避免单台电机过载;在风机、水泵类变负载工况下,能根据负载变化自动调整输出转速,降低节流调节带来的能源损耗。结构建模过程中,对工作腔叶片的型面做了连续曲率处理,避免油液在流道内出现局部涡流造成的能量损失,同时外壳的加强筋布置沿径向均匀分布,既保证了高速运转时外壳的结构强度,能承受油液离心力带来的内部压力,也不会因为筋板过多增加不必要的转动惯量,让偶合器的启动响应更灵敏。输入端的连接法兰做了动平衡校正,整体动平衡等级达到G6.3标准,适配最高3000rpm的工作转速,不会因为自身不平衡量带来额外的振动。
