24XL型高精度同步正时皮带轮结构设计

做传动结构设计的工程师大多清楚，同步带轮的选型与结构设计直接决定了整套传动系统的运行精度与寿命，这款XL型节距的正时皮带轮，是针对小载荷高精度传动场景开发的结构件，在桌面级自动化设备、小型输送机构、精密检测仪器的传动链路中应用十分广泛。不同于普通V带轮依靠摩擦力传动的形式，这类正时皮带轮通过轮齿与同步带齿槽的精准啮合实现动力传递，传动过程中无滑差，速比恒定，能够在频繁启停、正反转切换的工况下保持稳定的传动精度，不会出现普通带传动长期运行后松弛丢转的问题。

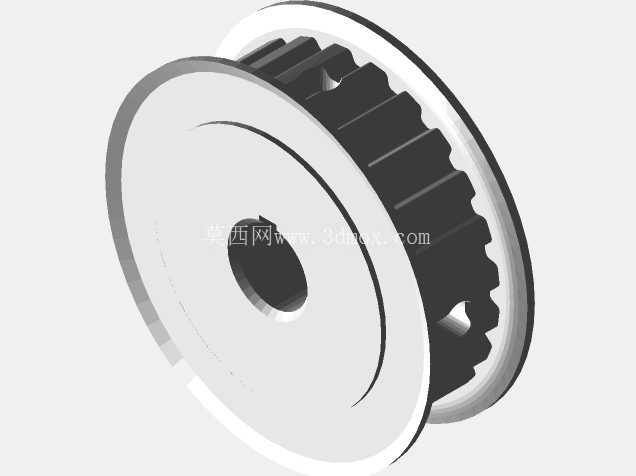

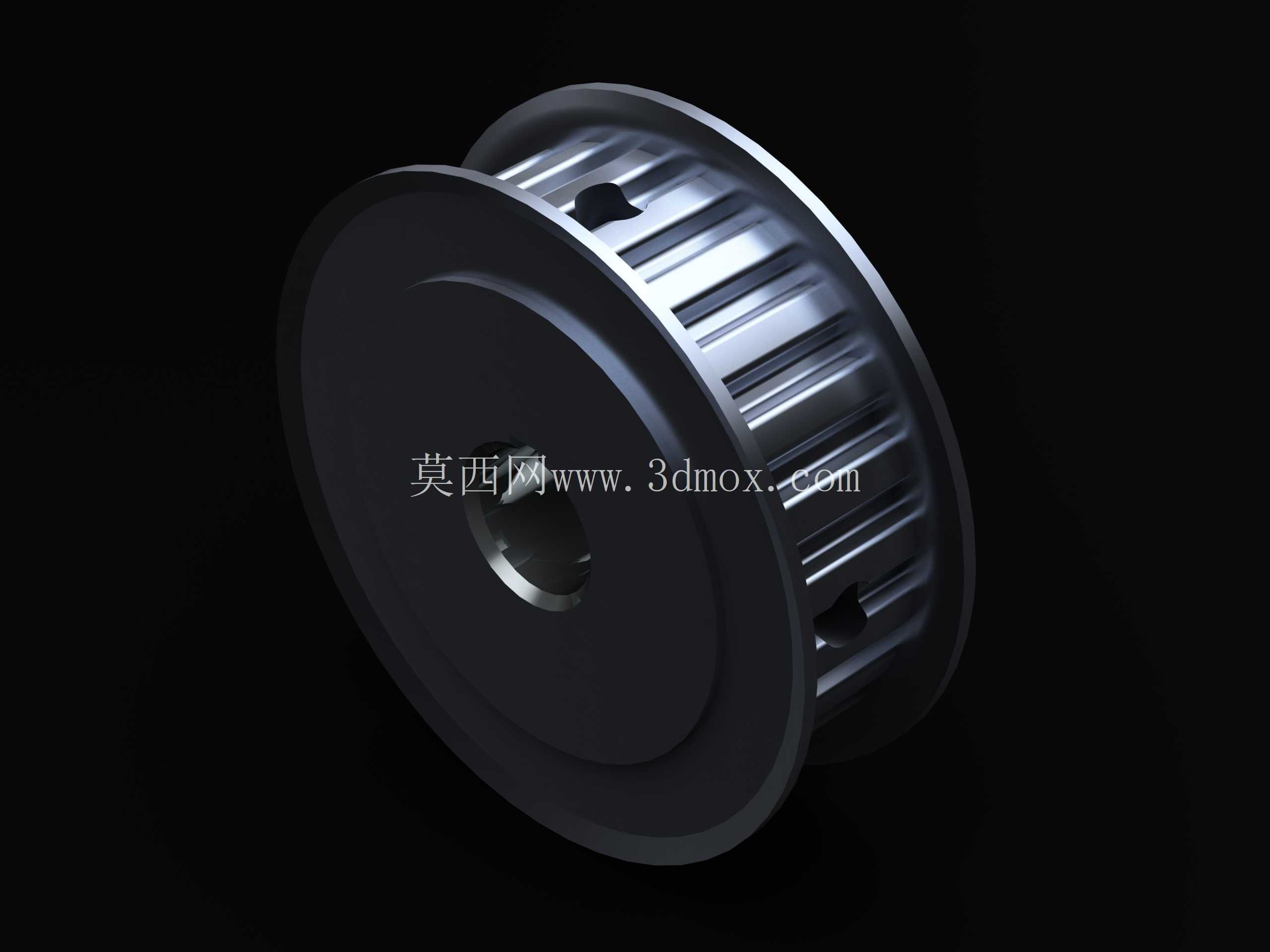

从实际安装适配的角度看，这款带轮的外径尺寸控制在44毫米，轮体总宽度为14毫米，适配带宽9毫米的XL系列同步带，轮齿数量为24齿，对应的节距为5.08毫米，属于英制节距的轻型同步带轮范畴。轮体中心的安装孔采用光孔加顶丝固定的结构形式，安装时直接套入对应直径的传动轴，拧紧侧面的紧定螺钉即可完成轴向与周向固定，不需要额外加工键槽，对于小扭矩传动场景来说，这种固定方式装配效率更高，也降低了轴类零件的加工成本。轮体两侧设计有高出齿面的挡边结构，这部分结构是很多新手建模时容易忽略的细节——同步带在高速运行过程中如果受到侧向力，很容易出现带体跑偏脱齿的问题，两侧挡边的存在能够限制带体的轴向窜动，哪怕安装时存在轻微的平行度误差，也能保证带体始终在齿面范围内运行，大幅降低设备运行过程中的脱带故障概率。

设计这类带轮的时候，齿形参数的把控是核心要点，XL型带轮的齿形采用渐开线齿廓，齿槽深度、齿顶圆角、齿侧间隙都需要严格匹配对应型号同步带的尺寸参数，如果齿槽过浅，运行时带齿无法完全嵌入，会出现啮合异响、磨损加快的问题；如果齿槽过深，带齿与槽底存在间隙，传动反向时会存在回程间隙，无法满足高精度传动的要求。这款带轮的轮齿部分做了等距均布处理，单个齿的形位公差控制在0.02毫米以内，齿面与带体接触的位置做了微小的倒角处理，避免尖锐棱边在运行过程中刮伤同步带的齿面，延长带体的使用寿命。轮体的主体结构采用辐板式设计，而非实心结构，在保证轮体整体刚性的前提下尽可能降低了自身重量，减少高速旋转时的转动惯量，对于需要频繁启停的传动系统来说，更低的转动惯量意味着更小的启动冲击，能够降低驱动电机的负载峰值，也能提升传动响应速度。

在实际选型应用中，这款带轮适合传递扭矩在5N·m以内的传动场景，常见的应用包括小型自动化生产线的工件输送机构、3D打印设备的轴传动系统、桌面型检测仪器的进给传动、遥控模型车辆的动力传输等场景。安装时需要注意配对带轮的轴线平行度误差控制在0.5毫米以内，两带轮的对应齿槽需要处于同一平面，避免带体受到侧向拉力；带体安装时的张紧力需要调整到合适区间，张紧力过大会加剧轮齿与带齿的磨损，缩短带和轮的使用寿命，张紧力过小则会在负载突变时出现跳齿问题。从结构设计的合理性来看，这款带轮的所有尺寸边界都做了适配性优化，轮体没有多余的冗余结构，既可以采用铝合金加工做表面氧化处理，适配轻量化、低噪音的应用场景，也可以采用钢材加工做发黑处理，适配载荷稍大、运行频率更高的工业场景，不同材质的加工工艺都能直接基于这个三维模型调整工艺参数，不需要二次修改结构尺寸。

很多工程师在设计这类标准传动件的时候，往往会直接调用标准件库的模型，但实际项目中经常会遇到安装空间受限、轴径非标的情况，这款带轮的结构参数做了通用化设计，中心安装孔的尺寸可以根据实际轴径灵活调整，轮体总宽度、挡边高度也可以根据实际安装空间做小幅修改，不需要改动核心的齿形参数，就能适配不同项目的安装需求。轮体表面没有多余的装饰性结构，所有结构特征都服务于传动功能，比如中心孔的倒角是为了装配时方便轴体导入，侧面的顶丝孔位置做了沉台处理，避免紧定螺钉突出轮体侧面剐蹭周边结构，齿面的表面粗糙度设计要求控制在Ra1.6以内，降低带齿与轮齿啮合时的摩擦阻力，减少运行过程中的噪音产生。
