卡丁车70齿钢制后传动链轮结构设计

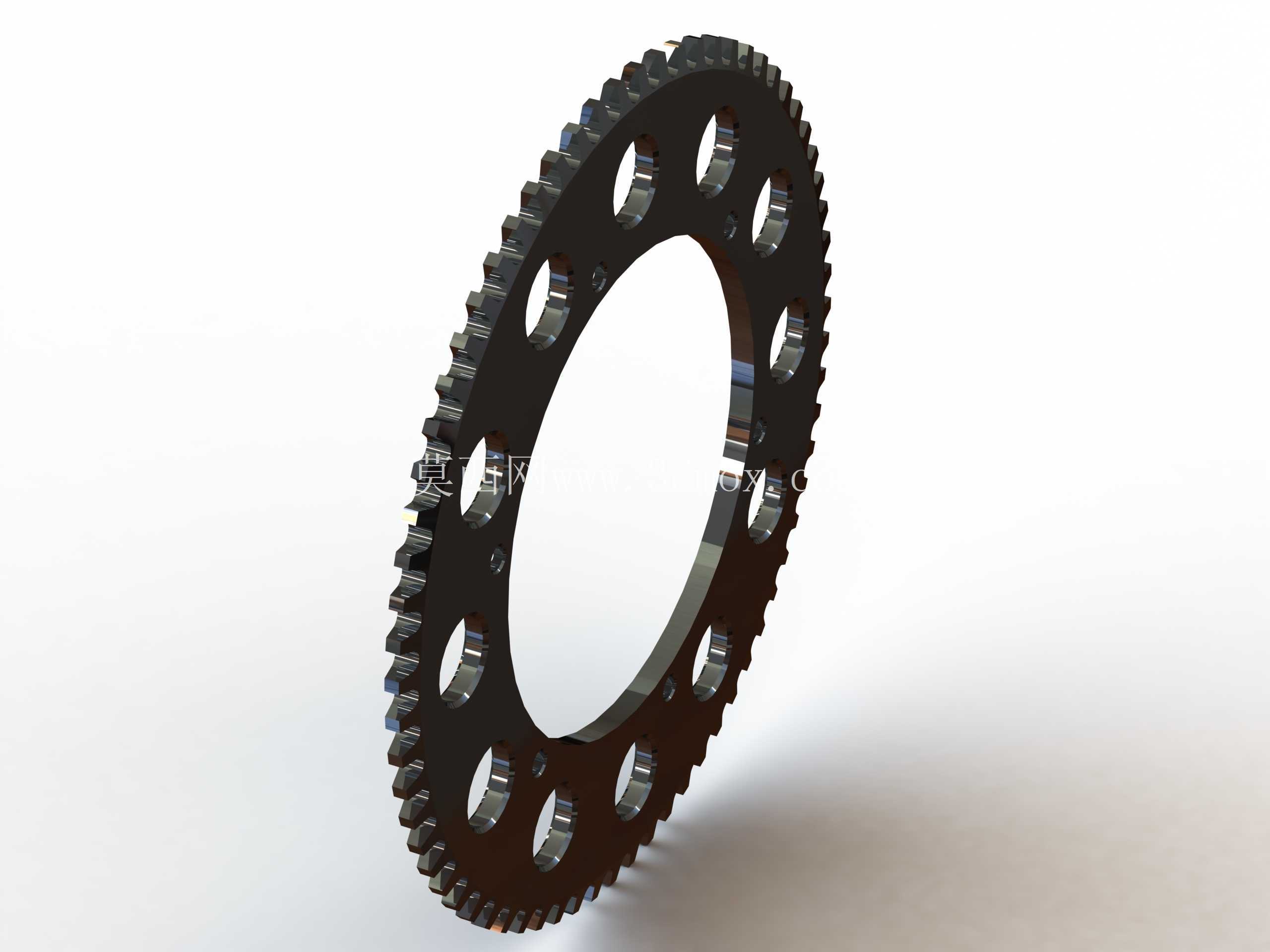

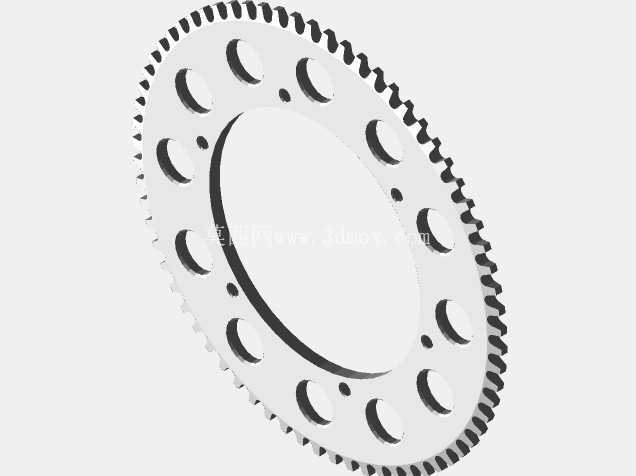

在场地竞速类卡丁车的传动系统中，后链轮作为动力传递的终端执行部件，直接决定了后轮扭矩输出的响应效率与传动可靠性，其结构设计需要兼顾轻量化需求、啮合精度与抗冲击性能，才能适配卡丁车在赛道中频繁加减速、急转向的复杂工况。这款70齿钢制后链轮，采用70T钢作为基材，整体为盘式环形结构，外径尺寸控制在207毫米，轴向厚度为6毫米，属于大传动比的后驱链轮配置，能够匹配小排量卡丁车发动机的高转速输出特性，通过链传动将发动机输出的扭矩放大后传递至后轮，满足车辆起步、加速时的大扭矩需求，同时在高速巡航时保证链传动的啮合稳定性，避免跳齿、脱链等故障出现。

从结构设计逻辑来看，这款链轮的齿形采用标准滚子链啮合齿廓，齿部经过轮廓优化，每个齿的啮合面都预留了合理的啮合间隙，既能够保证与链条滚子的顺畅啮合，减少啮合过程中的冲击与磨损，也能适配链条在传动过程中因受力产生的微小形变，降低传动噪音。链轮本体的环形基体上均匀分布了多个圆形减重孔，这些减重孔并非随意开设，其位置经过受力仿真校核，全部设置在轮盘应力分布的低应力区域，在不削弱轮盘整体结构强度、不影响齿根受力承载的前提下，尽可能去除冗余材料，降低链轮自身的转动惯量，让后轮的动力响应更加灵敏，同时也能减少车辆的非簧载质量，提升卡丁车在赛道行驶时的悬挂响应表现与抓地稳定性。

链轮的内圈安装面采用平整的环形定位面设计，能够与卡丁车后轴的安装法兰紧密贴合，安装孔位围绕内圈均匀分布，保证安装后链轮的同轴度，避免高速转动时出现偏摆，导致链条单侧磨损、传动抖动等问题。6毫米的轴向厚度设计，既保证了齿部的啮合接触长度，让链条与链轮的受力接触面积足够，降低单位面积的接触应力，提升链轮的耐磨寿命，也不会因为厚度过大增加不必要的重量，适配卡丁车轻量化的设计需求。在实际赛道工况中，卡丁车经常会出现急加速、急制动、高速过弯时链条侧向受力的情况，这款钢制链轮的材料强度能够承受瞬时的冲击载荷，不会出现齿部断裂、轮盘变形的问题，同时均匀分布的减重孔也能在车辆行驶过程中带动周边空气流动，一定程度上带走链传动啮合产生的热量，降低长时间高负荷运转下的链轮温升，减少热形变对啮合精度的影响。

从安装边界来看，这款链轮的安装尺寸适配主流场地卡丁车的后轴法兰规格，安装时只需要将内圈定位面与后轴法兰定位止口对齐，穿入固定螺栓按照对角顺序拧紧至规定扭矩即可，不需要额外的转接结构，替换维护十分便捷。齿部的加工精度能够保证与标准型号的传动滚子链完美匹配，啮合过程中链条的滚子能够顺畅进入齿槽，在齿面的引导下完成啮合与脱离，不会出现卡滞、咬链的情况。对于卡丁车改装与维护场景来说，这种大齿数的后链轮能够调整车辆的最终传动比，提升车辆的低速扭矩输出，更适合弯道多、直道较短的小型场地赛道，让车手在出弯时能够获得更强的加速动力，提升圈速表现。同时钢制基材的链轮相比铝合金链轮拥有更好的耐磨性能，能够承受链条带入的泥沙、碎屑的磨损，在户外场地的复杂使用环境下拥有更长的使用寿命，减少赛事与日常运营中的维护更换频率。

在结构细节处理上，链轮的所有孔位边缘、齿顶边缘都做了倒角处理，避免安装与使用过程中出现锐边划伤的问题，也能减少应力集中，提升零件的疲劳强度。轮盘的平面度控制在合理公差范围内，安装后不会出现端面跳动超标的问题，保证链条在整个转动周期内都能保持稳定的啮合状态，减少链条的张紧度波动，延长链条与链轮的整体使用寿命。
