带安装法兰的方形轴承支撑座结构

项目分类:轴承座 发布时间:2026-06-29 ID:1193721
  • 带安装法兰的方形轴承支撑座结构

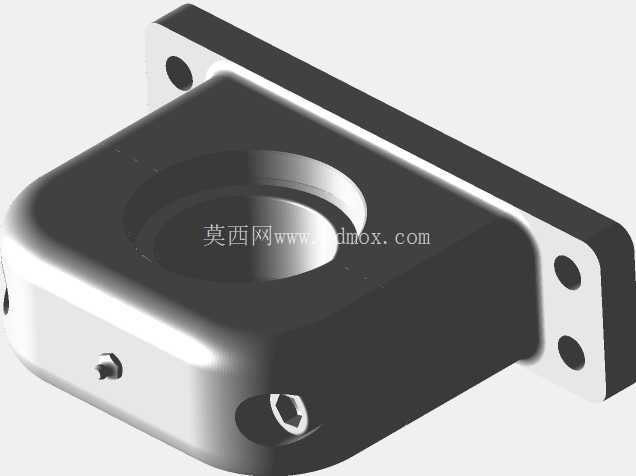

  在各类需要回转传动的工业设备装配场景中,这类带侧装法兰的方形轴承支撑结构,是承担轴系径向与轴向载荷、保障回转精度的核心基础零件,常见于轻工输送线、小型自动化专机、压铸周边辅助设备的传动布局里,区别于标准剖分式轴承座的厚重结构,这款一体式方形座体更适配安装空间紧凑、载荷中等平稳的传动工位。从实际装配逻辑来看,座体一侧延伸出的带双安装孔法兰板,是整个零件的安装基准面,安装时法兰面完全贴合设备安装立板,通过两个贯穿螺栓完成锁紧固定,相比传统四角安装的轴承座,这种单侧法兰的结构能大幅减少安装面的加工面积,在设备侧壁、立板类安装场景下,不需要在安装板上预留过大的避让空间,适配狭窄机架内部的轴系支撑需求。

  座体核心的轴承容纳腔采用台阶孔设计,孔壁的加工精度直接决定装入轴承后的回转同轴度,腔体内侧预留的紧定螺钉孔,用于装入轴承后从侧面顶紧轴承外圈,避免设备运行过程中轴承外圈随轴转动出现窜动,这类紧定结构在中等转速、无剧烈冲击的传动场景下可靠性足够,相比端盖压紧的固定方式,零件加工工序更少,装配调整也更便捷,日常维护时只需要松开侧面紧定螺钉即可快速更换轴承,不需要完全拆除整个座体。

  座体的外形尺寸控制在130/75/41.3mm的边界内,方形主体的棱边做了小尺寸倒角处理,既避免装配过程中锐边划伤操作人员,也能减少热处理环节的应力集中问题,法兰板上的两个安装孔采用沉孔设计,螺栓锁紧后头部完全沉入孔内,不会突出法兰表面,避免安装时与设备立板出现间隙,保障安装面的贴合精度。从设计思路层面,这款支撑座没有采用复杂的剖分结构,而是选择一体式铣削成型的方案,材料选用常用的45号钢即可满足强度要求,加工时先铣出方形主体与法兰的外形,再镗削中心的轴承安装孔,最后钻削安装孔与紧定螺钉孔,工序集中适合中小批量的加工生产,相比铸造轴承座,一体式铣削的结构没有铸造缺陷风险,成品的力学性能更稳定,在载荷波动不大的传动工位使用寿命更长。

  在实际设备选型过程中,这类轴承座多用于支撑直径适配的光轴、传动轴,承担传动过程中皮带轮、链轮带来的径向载荷,座体的壁厚设计经过载荷校核,在额定载荷下不会出现明显的形变,能长期保障轴承的回转中心不偏移,减少轴系运转过程中的振动与噪音。需要注意的是,这类单侧法兰安装的支撑座,安装时必须保障法兰面与安装立板的垂直度,否则会导致轴承内圈与外圈出现偏角,加剧轴承的磨损,缩短使用寿命,因此安装面的平面度与垂直度公差需要控制在合理范围内。另外座体上预留的紧定螺钉孔位置,设计时避开了轴承的承载区,不会破坏轴承外圈的结构强度,紧定螺钉的端面采用凹端设计,顶紧时不会对轴承外圈造成过大的点蚀损伤,适配长期运转的使用需求。在压铸周边设备的取件机构、输送线的从动辊支撑、小型专机的转轴定位场景中,这类结构紧凑的轴承支撑座应用十分广泛,相比标准型号的轴承座,它的安装占用空间更小,装配调整更灵活,能适配很多非标准设备的紧凑布局需求,设计时也可以根据实际轴的直径、载荷大小调整中心孔尺寸与座体壁厚,不需要拘泥于标准件的尺寸限制,能更好匹配非标设备的个性化设计需求。
