工程机械用双耳铰接式液压油缸结构

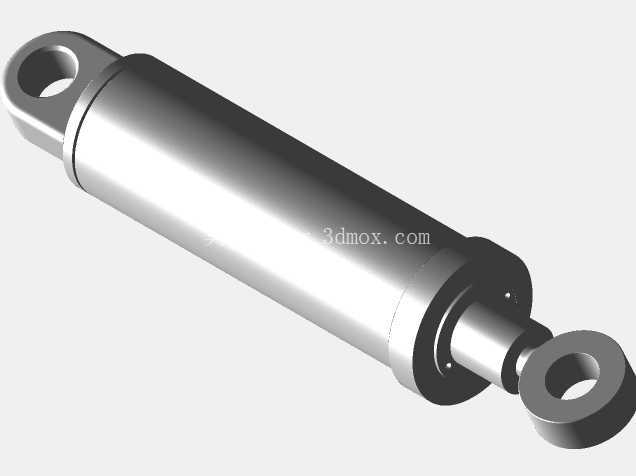

　　在工程机械、重型装备的液压传动回路里，这类双耳铰接结构的油缸是把液压能转化为直线往复机械能的核心执行部件，日常选型时最先要核对的就是两端铰接点的安装距、行程匹配度，避免装机后出现动作行程不足或者极限位置干涉的问题。从结构设计来看，这款油缸采用单杆活塞式布局，缸筒外壁做了光滑圆柱面处理，没有额外的安装脚座，完全依靠两端的耳环铰接实现固定，这种安装方式的优势在于可以补偿设备运行过程中产生的小角度偏摆，不会因为机架的微小形变给活塞杆带来侧向弯矩，能大幅降低杆端密封件的偏磨风险，延长密封组件的使用寿命。

　　两端耳环的内孔做了统一的通径设计，适配标准规格的铰接销轴，装配时可以直接搭配自润滑轴承使用，减少日常维护的注油频次，适合在户外施工、矿山作业这类维护条件有限的场景下使用。缸体与端盖的连接采用了螺纹旋合加径向密封的结构，相比法兰连接的结构，整体径向尺寸更紧凑，在安装空间局促的设备臂架、支撑腿布局里更容易布置，不会因为法兰盘的突出结构和周边的管线、结构件产生磕碰。活塞杆表面做了硬化处理，粗糙度控制在适合密封件工作的区间，既可以减少往复运动时的摩擦阻力，也能抵御户外作业时的泥沙、水汽侵蚀，避免杆面出现锈点、划痕拉伤密封件导致内泄或者外泄故障。

　　从功能特性来说，这款油缸属于双作用式结构，上下两腔都可以通入压力油实现伸出和缩回动作，相比单作用弹簧复位的油缸，动作控制更灵活，推力和拉力都可以通过液压系统的压力调节实现精准控制，既可以用在设备的工作装置驱动上，比如装载机的动臂举升、挖掘机的斗杆收放，也可以用在支腿支撑、角度调整这类需要双向施力的工位上。设计过程中需要重点校核的几个边界参数，首先是完全缩回时的两耳环中心距，这个尺寸决定了设备的最小安装空间，必须和机架的铰接点间距完全匹配，否则会出现装不上或者缩回时顶死端盖的问题；其次是完全伸出时的最大长度，要核算设备最大动作位置时的结构间隙，避免活塞杆完全伸出后活塞和缸盖发生撞击，同时还要预留足够的导向长度，防止活塞杆伸出过长时出现挠曲变形，加剧导向套的磨损。

　　另外，缸筒的壁厚设计要匹配系统的额定工作压力，按照材料的许用应力核算安全系数，确保在系统峰值压力下不会出现缸筒鼓胀、开裂的问题，油口的位置设置在缸筒两端的合理位置，既方便现场接管，也不会在油缸摆动过程中和周边结构发生拉扯，导致油管破损漏油。在实际使用场景里，这类铰接油缸的适配范围很广，除了常规的工程机械，在环卫设备的压缩机构、农业机械的悬挂装置、工业设备的压紧工位上都能见到同结构的产品，核心的选型逻辑都是围绕安装距、行程、推力、铰接孔尺寸这几个核心参数匹配，建模的时候要特别注意耳环内孔的同轴度、活塞杆和缸筒的同轴度公差，这些形位公差如果控制不好，装机后很容易出现卡滞、漏油的问题，甚至会导致活塞杆弯曲断裂。导向套的长度设计也很关键，足够的导向长度可以给活塞杆提供稳定的支撑，抵消侧向力的影响，密封沟槽的尺寸要严格按照所选密封件的标准尺寸设计，过盈量太大容易导致摩擦阻力过大动作卡顿，过盈量太小则会出现泄漏问题，这些细节都是结构设计时需要反复核对的要点。
