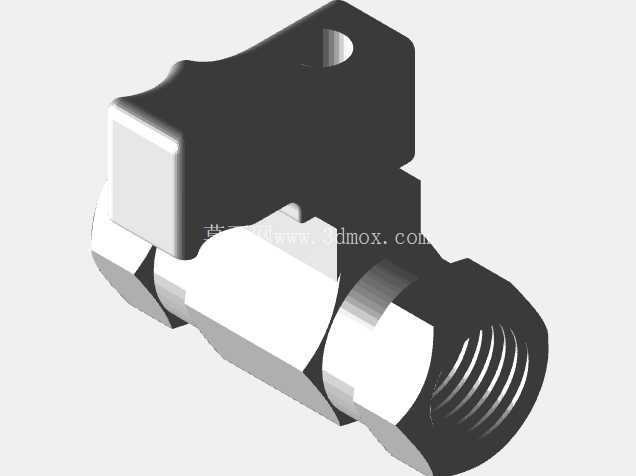

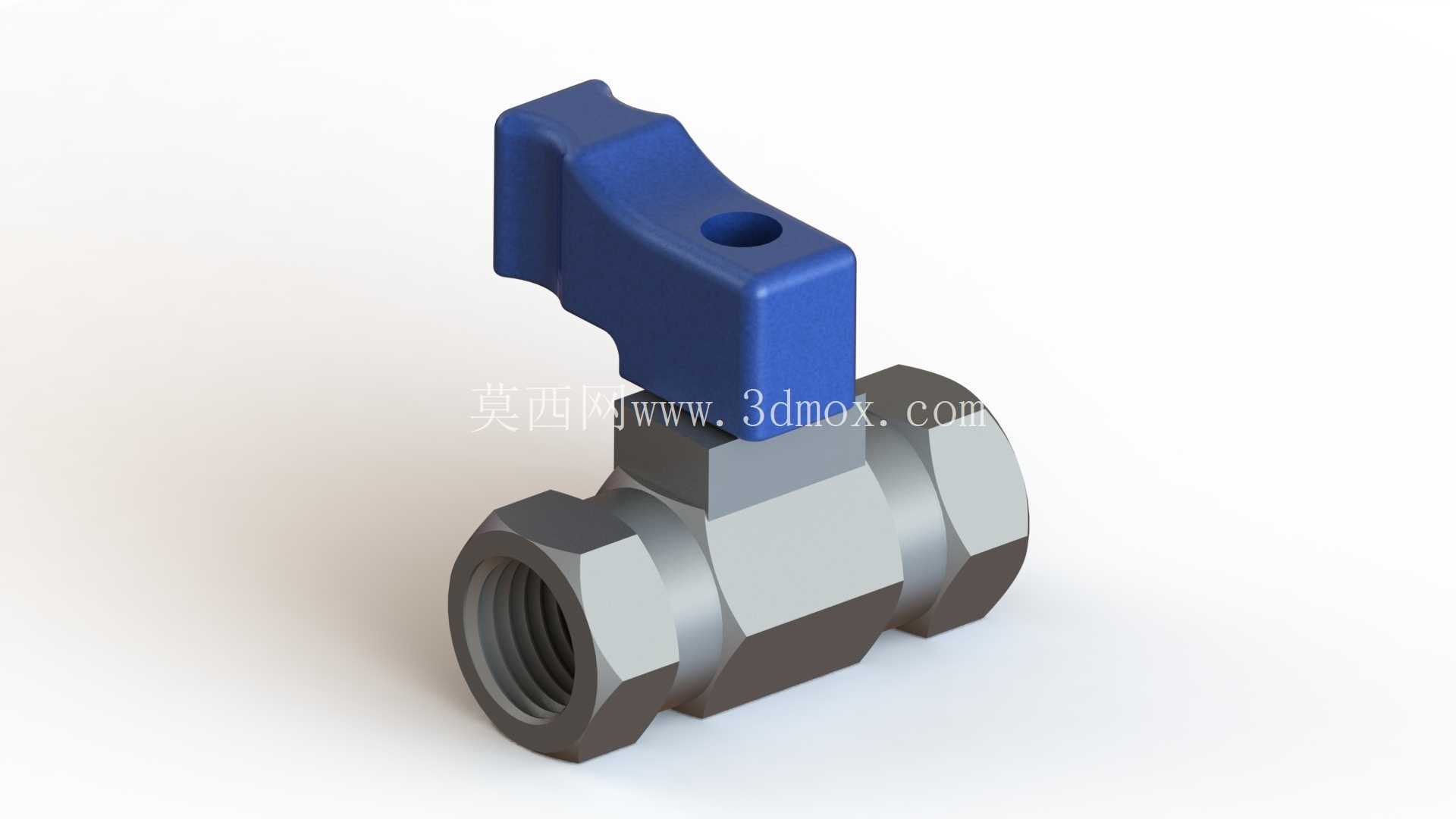

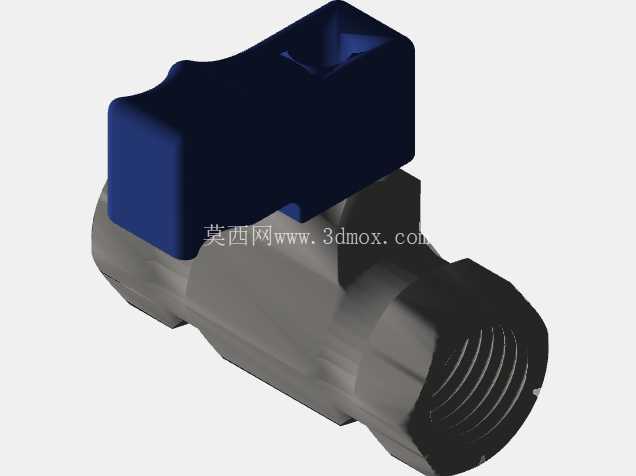

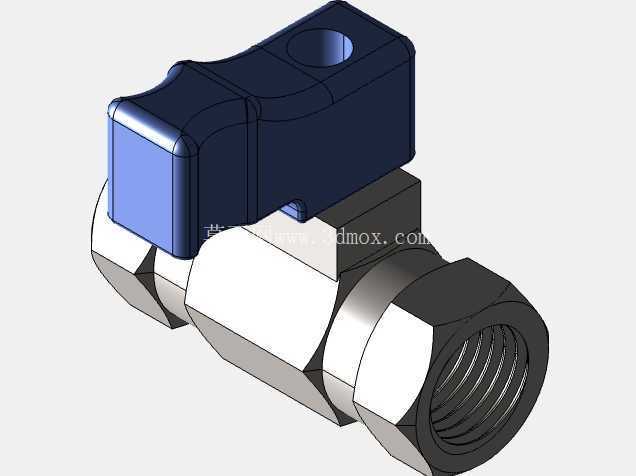

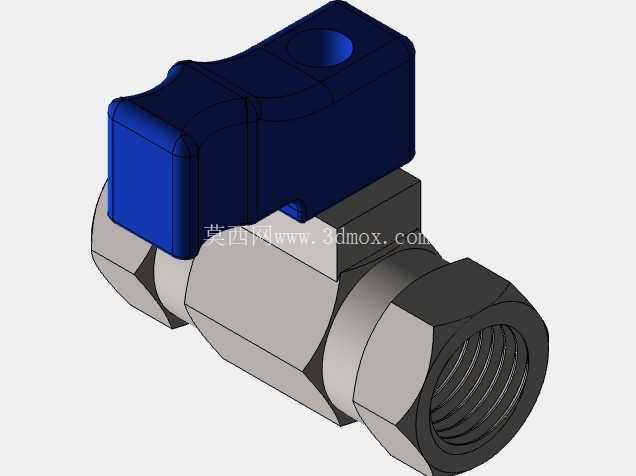

四分之一英寸内螺纹小型手动球阀结构

　　从结构设计来看，这款球阀采用一体式阀体锻造成型，材质选用CW617N铅黄铜，这种铜材的切削加工性能优异，冷锻成型时的流动性好，能保证阀体内部流道的成型精度，同时具备不错的抗脱锌腐蚀能力，适配水、低压气体、非腐蚀性轻质油品等多种常见介质的输送场景。阀芯采用直通式球芯结构，流通孔径与接口通径保持一致，全开状态下的流道阻力极小，不会造成明显的管路压降，对于对流量稳定性有要求的小型控制回路来说，这种等径直通的设计能有效避免节流带来的流量损耗。在小型流体管路的通断控制场景里，这类小通径手动球阀的应用覆盖范围极广，从实验室气路、小型液压试验台、家用净水设备到小型气动工装的供气管路，都能见到这类阀件的身影。不同于大通径法兰连接球阀需要配套螺栓、垫片做密封安装，这款1/4规格的球阀两端采用标准内螺纹接口，安装时仅需在对接外螺纹端缠绕适量生料带或者搭配对应规格的螺纹密封胶，直接拧入管路接头即可完成固定，不需要额外的安装辅件，现场拆装效率很高，适合空间局促的小型管路布局。

　　手柄部分采用带定位凸台的扳动式结构，手柄与阀杆的连接位置做了扁位防转设计，扳动手柄时不会出现打滑空程，手柄转动90度即可实现全开与全关的状态切换，手柄端部的开孔可以方便用户穿装铅封或者挂装标识牌，在需要锁定阀位的工况下，还能配套小型锁具穿过开孔固定手柄位置，防止无关人员误操作。阀杆与阀体的密封部位采用双重O型圈结构，相比单一密封件的设计，这种双重密封能在长期频繁扳动的工况下保持稳定的密封性能，减少阀杆位置的渗漏风险，阀杆底部设置了防吹出台阶，即使在管路带压的状态下拆卸阀杆压盖，阀杆也不会被内部压力顶出，能有效避免现场维修时的介质喷溅风险。

　　从安装边界来看，这款球阀的整体外形尺寸紧凑，阀体两端的六角结构尺寸适配标准活动扳手的卡口规格，安装时不需要定制专用工装，用常规钳工工具就能完成紧固，手柄扳动时的转动半径控制在极小范围内，在管路排布密集的阀岛区域，相邻阀件之间不会出现手柄干涉的问题，不需要额外预留过大的操作空间。在实际选型应用中，这类小通径球阀常作为支路的截止控制元件使用，比如在设备的冷却水支路上，每一个冷却点位前都可以安装这类球阀做单独通断控制，检修单个点位时不需要关停整条主回路，能大幅降低设备维护的停机时间；在小型气动控制系统里，这类球阀也常作为气源总开关使用，安装在设备气源入口位置，日常停机时扳动手柄即可切断气源，避免管路长期带压出现的密封件老化问题。

　　设计建模过程中，需要重点关注阀体内部球腔的同轴度公差，球芯与阀座密封面的配合间隙要控制在合理范围内，间隙过大会导致密封失效出现内漏，间隙过小则会增大扳动手柄的扭矩，长期操作容易造成阀杆磨损；两端内螺纹的加工精度要符合对应管螺纹的标准要求，螺纹的有效深度要满足安装强度需求，避免拧入深度不足导致管路承压时出现接头脱落的问题。手柄的造型做了贴合人手操作的弧度设计，扳动时的受力面均匀，即使在带压状态下操作，也不需要过大的扳动力度，手柄表面的哑光质感能避免操作时打滑，表面没有尖锐棱角，日常操作不会划伤操作人员手部。
