带防滑齿纹的电位器调节旋钮结构

这类带周向防滑齿纹的旋钮，核心应用场景覆盖消费电子、工业控制机柜、小型家电、音频设备、实验仪器等多个领域的电位器调节工位，是人机交互环节里直接承接用户操作力的终端零件。日常使用中，用户通过旋转该旋钮带动电位器轴芯转动，实现电阻值变化，进而完成设备音量、功率、转速、温度阈值、信号增益等参数的连续调节，相比按键式调节，这类旋钮能实现参数的无级线性调整，操作反馈更直接，调节精度更易把控。

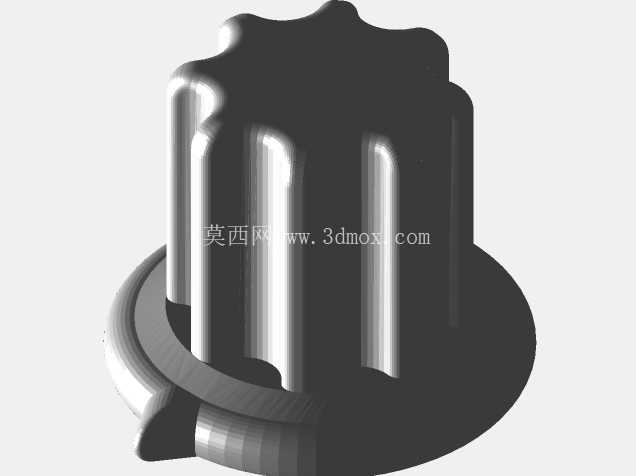

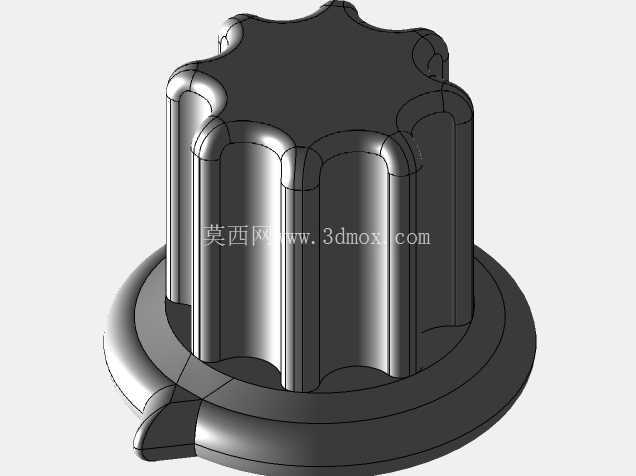

从功能特性来看，旋钮外周的多道竖向凸齿是核心的防滑结构，设计时特意将齿顶做了圆弧过渡处理，既避免尖锐棱边划伤操作人员手指，又能在手指干燥、沾有少量汗液或佩戴薄劳保手套操作时，提供足够的周向摩擦力，杜绝拧转时打滑的问题，保证小力矩操作下也能精准带动电位器轴转动。旋钮下部的圆盘式法兰边，一方面作为旋转行程的视觉参照，让用户能直观判断当前旋钮所处的旋转位置，另一方面也能遮挡安装面板上的电位器固定孔位，提升装配后的外观整洁度，同时限制旋钮的轴向窜动，避免旋钮过度按压导致电位器轴承受额外径向力损坏。

设计思路上，这类旋钮优先适配标准规格的D型截面电位器轴，内部安装孔做了对应的防转扁位结构，装配时无需额外打胶或加装顶丝，直接将旋钮按压套入电位器轴即可实现周向固定，装配效率高，后期维护更换也十分便捷。考虑到不同应用场景的使用频次，旋钮主体的壁厚做了均匀化处理，周向壁厚保持一致，既避免注塑成型时出现缩痕、翘曲等缺陷，也保证旋钮在长期反复拧转后不会出现开裂、变形的问题，齿纹的排布间距经过反复验证，单齿宽度与齿槽深度匹配普通人手指指腹的触感，转动时的段落反馈清晰，不会出现齿距过密导致触感模糊、或是齿距过疏导致调节精度不足的问题。

从安装边界来看，这类旋钮的轴向总高度控制在适配常规面板安装的尺寸范围内，下部法兰盘的直径略大于旋钮主体外径，安装后法兰盘与设备面板之间预留0.2-0.3mm的间隙，既保证旋钮转动时不会与面板发生摩擦卡顿，又能避免间隙过大导致灰尘、水渍进入设备内部。旋钮的内孔深度与标准电位器轴的外露长度匹配，装配到位后旋钮底部不会顶压电位器本体，不会对电位器的内部转轴结构造成额外轴向载荷，保证电位器的旋转手感与使用寿命。周向的旋转角度范围完全匹配配套电位器的有效转动行程，旋钮转动到极限位置时，内部结构不会与电位器的限位结构发生硬碰撞，避免长期使用后出现限位断裂的问题。

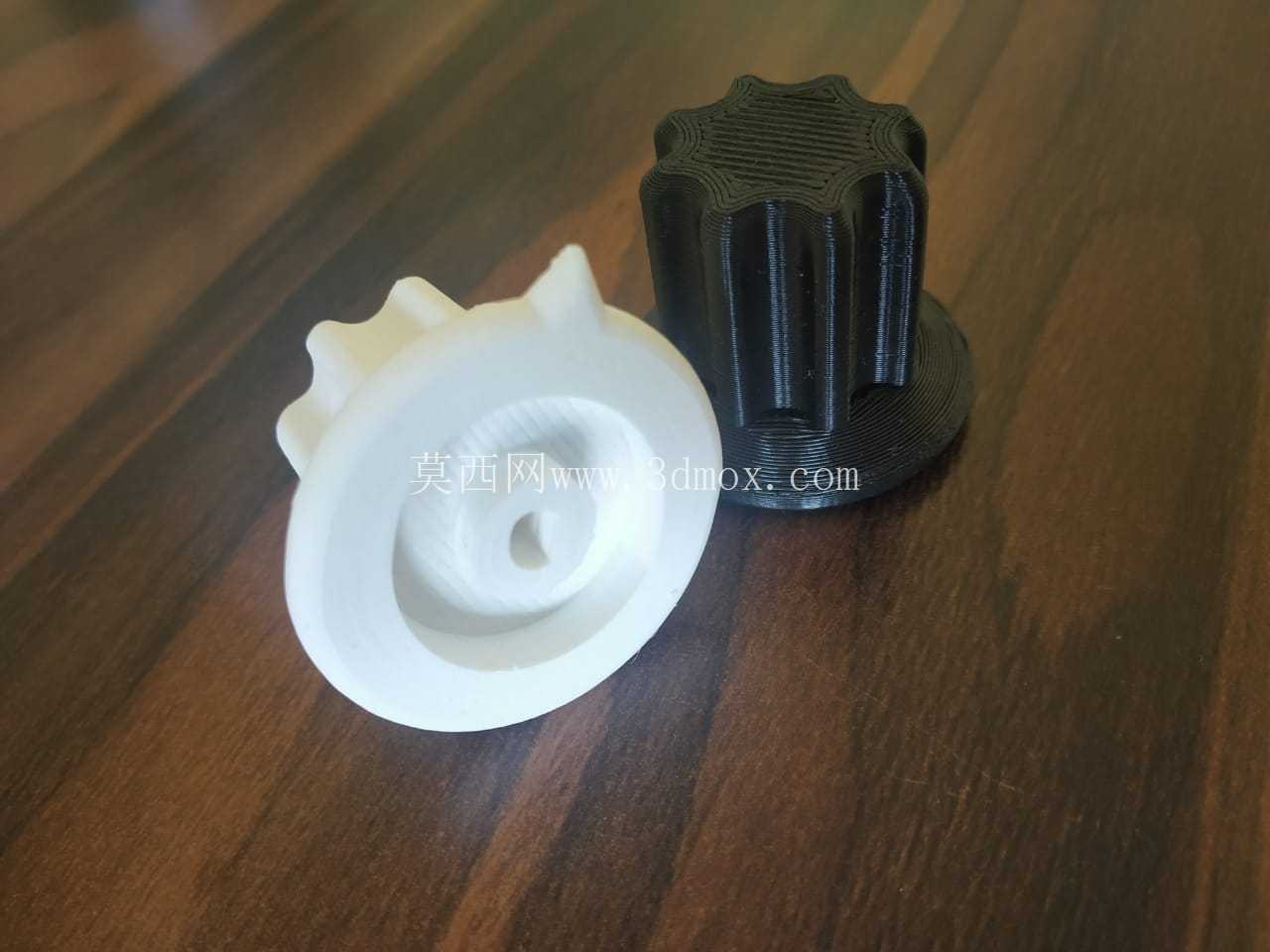

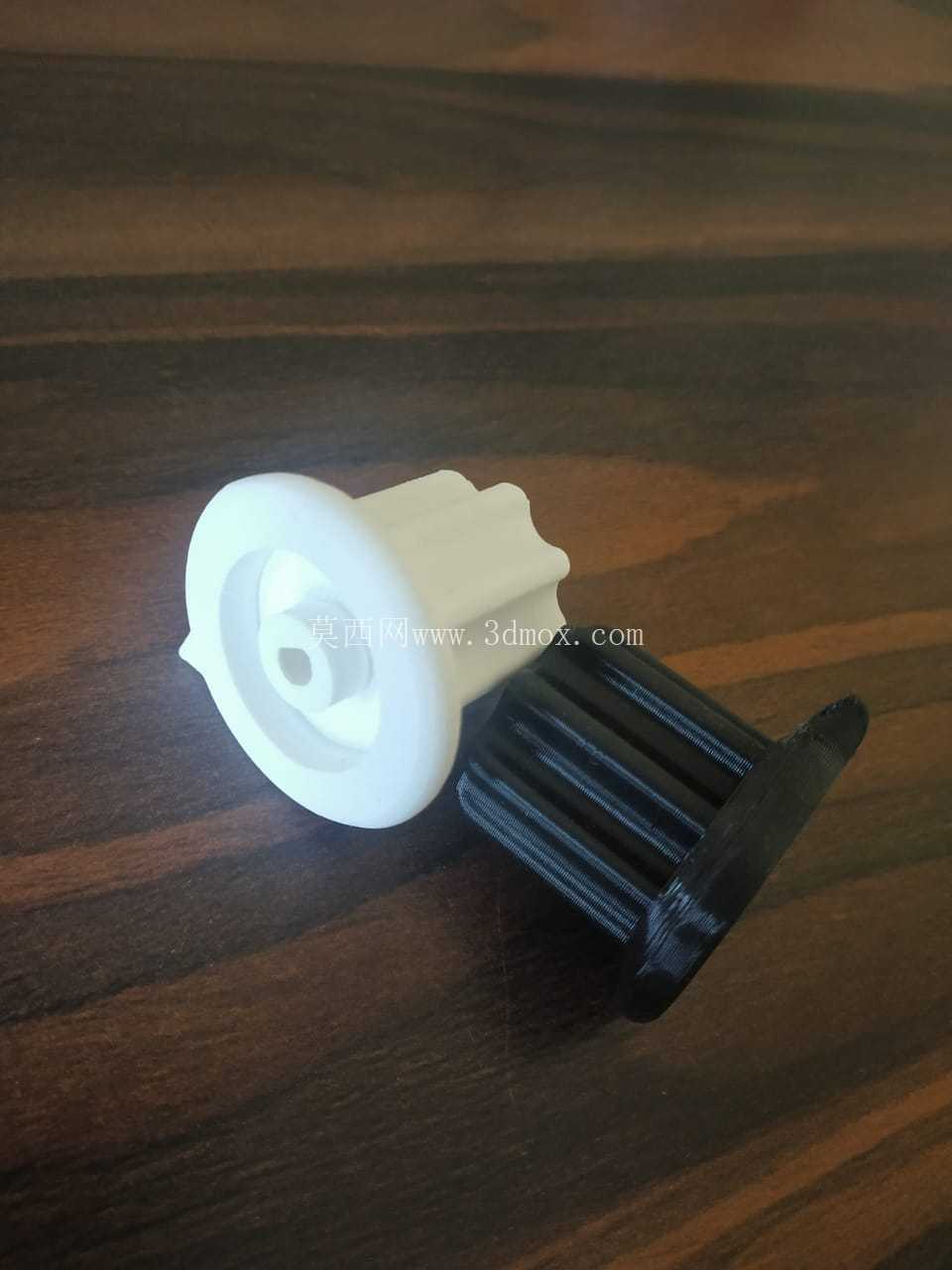

在实际选型适配时，这类旋钮可以适配绝大多数常规规格的碳膜电位器、线绕电位器，不管是卧式安装还是立式安装的电位器，只要轴径与轴截面形式匹配，都可以直接替换使用。旋钮的顶部平面预留了标识粘贴位置，可以根据设备功能需求粘贴刻度线、功能标识，方便用户快速识别调节方向与对应参数区间。整体结构没有冗余的复杂特征，加工成型难度低，不管是采用注塑工艺批量生产，还是采用3D打印做小批量样机验证，都能快速获得合格的零件，成本控制优势明显，同时结构可靠性足以覆盖民用、工业级设备的使用需求，在各类需要连续参数调节的设备上都有极高的应用普及率。
