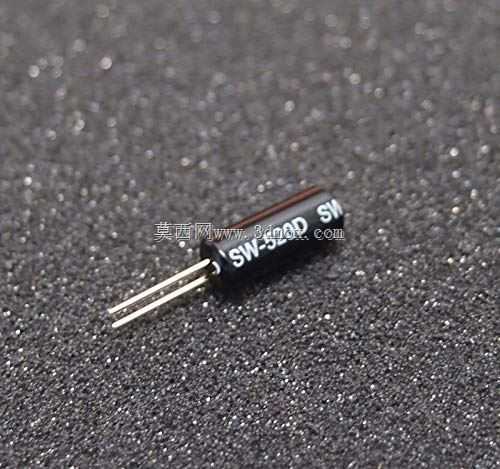

SW-520型滚珠式倾斜触发感应元件

　　在小型消费电子、智能穿戴、简易安防装置的结构设计环节里，这类滚珠式倾斜触发元件是成本控制与功能实现平衡度极高的选型方案，不同于带复杂电路的角度传感芯片，它依靠纯机械结构实现通断触发，不需要额外的信号调理电路，在低功耗、小体积的应用场景里适配性极强。从实际落地的项目来看，这类元件常被用在小家电的倾倒断电保护、儿童玩具的姿态触发、小型防盗装置的移位报警、数码配件的休眠唤醒功能里，比如桌面小型暖风机倾斜超过安全角度时，元件内部的滚珠受重力作用偏移，直接切断驱动电路的供电回路，不需要MCU参与判断，响应速度在毫秒级，完全满足安全类触发的响应要求。

　　从结构设计逻辑来看，这款元件采用密封式金属外壳设计，外壳为镀金黄铜材质，一方面可以实现内部触点的电磁屏蔽，避免外界杂散信号干扰通断判断，另一方面金属外壳的结构强度足够，在常规波峰焊、手工焊接的温度冲击下不会出现壳体开裂、密封失效的问题。内部腔体为精密冲压成型的圆柱形空腔，两颗镀金滚珠放置在空腔内，腔体一端设置两个平行的导电引脚延伸至壳体外部，当元件处于设定的正常安装角度时，滚珠在重力作用下滚动至腔体引脚端，同时接触两个导电引脚实现电路导通；当元件倾斜角度超过动作阈值，或是受到足够强度的振动冲击时，滚珠脱离引脚接触位置，电路即刻断开，触发后续的电路动作。

　　建模过程中需要重点关注几个安装边界尺寸：元件主体为圆柱形结构，直径为5.2mm，壳体总长度不含引脚为12mm，两个引出引脚为平行直插结构，引脚直径0.5mm，引脚中心间距2mm，引脚伸出壳体端面的长度为8mm，在PCB布局时需要预留直径5.5mm的元件安装孔位，引脚焊盘直径设置为1.2mm即可满足焊接强度要求，元件本体距离PCB板面的高度需要预留至少13mm的空间，避免与周边贴片元件产生结构干涉。需要注意的是，这类元件存在明确的安装方向要求，建模时需要在元件外壳上标注方向识别点，对应内部滚珠的触发方向，避免生产组装时安装角度反向导致触发逻辑失效。

　　不同于光电式、电容式的倾斜检测元件，这款滚珠开关的接触电阻小于100mΩ，最大可以通过100mA的直流电流，不需要额外的继电器放大回路就可以直接驱动小功率负载，在电池供电的低功耗设备里，静态导通状态下的漏电流为零，只有在触发断开时才会产生电平变化，完全不需要持续供电，非常适合纽扣电池供电的长续航小型设备。在结构可靠性设计上，密封式的壳体可以避免日常使用中的灰尘、潮气进入内部空腔，防止滚珠表面氧化导致接触不良，工作温度范围覆盖-20℃到80℃，可以满足绝大多数民用消费电子的使用环境要求。建模时还原了壳体表面的镀金层质感、引脚的金属光泽，同时严格按照实物的尺寸比例构建内部空腔与滚珠的配合关系，在做结构装配干涉检查时，可以直接调用模型验证安装空间是否充足，不需要反复打样确认元件尺寸，能有效缩短小型智能硬件的结构开发周期。在做跌落仿真验证时，也可以借助模型的重量参数（单颗元件重量约0.8g）模拟元件在整机内部的受力情况，确认焊接引脚的强度是否满足跌落测试要求，避免量产时出现引脚虚焊、元件脱落的问题。
