RS-775电机适配连接座YYHS-50-2结构

在小型电动工具、家用小电器、桌面级自动化执行机构的开发场景里，RS-775规格直流电机的适配安装一直是结构工程师常碰到的适配问题，这款适配连接结构正是针对该规格电机的安装匹配需求做的定向设计。日常做小型设备开发时，很多现成的RS-775电机输出轴直接带载会出现安装同轴度偏差、负载径向力直接作用在电机轴承上的问题，长期运行很容易造成电机轴承过早磨损、输出轴窜动，甚至出现电机扫膛烧毁的故障，这个适配结构的核心作用就是在电机输出端做承载过渡，把外部负载的径向受力转移到适配座的支撑结构上，同时保证输出轴和负载端的同轴度公差控制在合理区间。

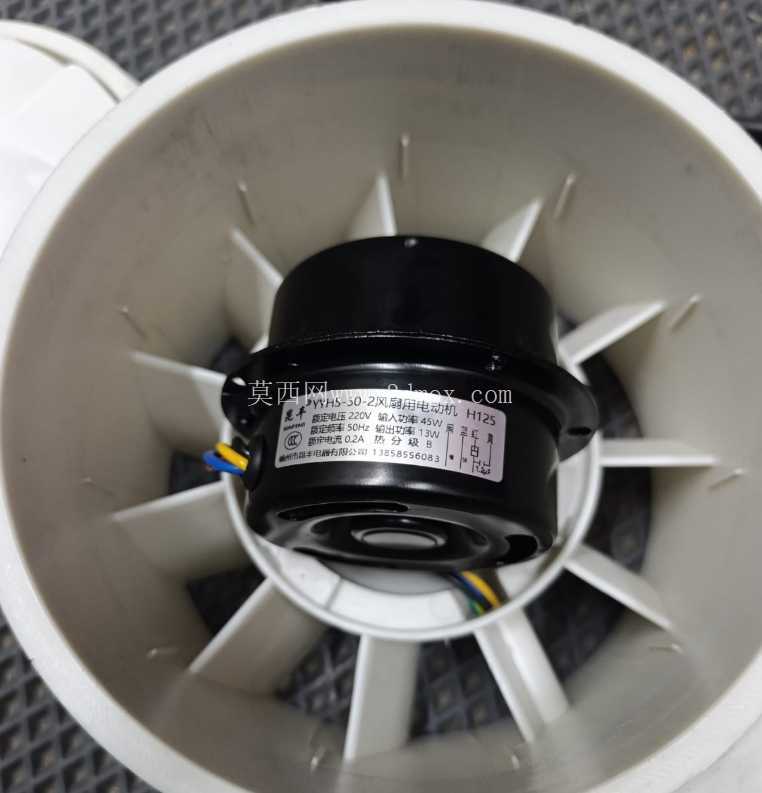

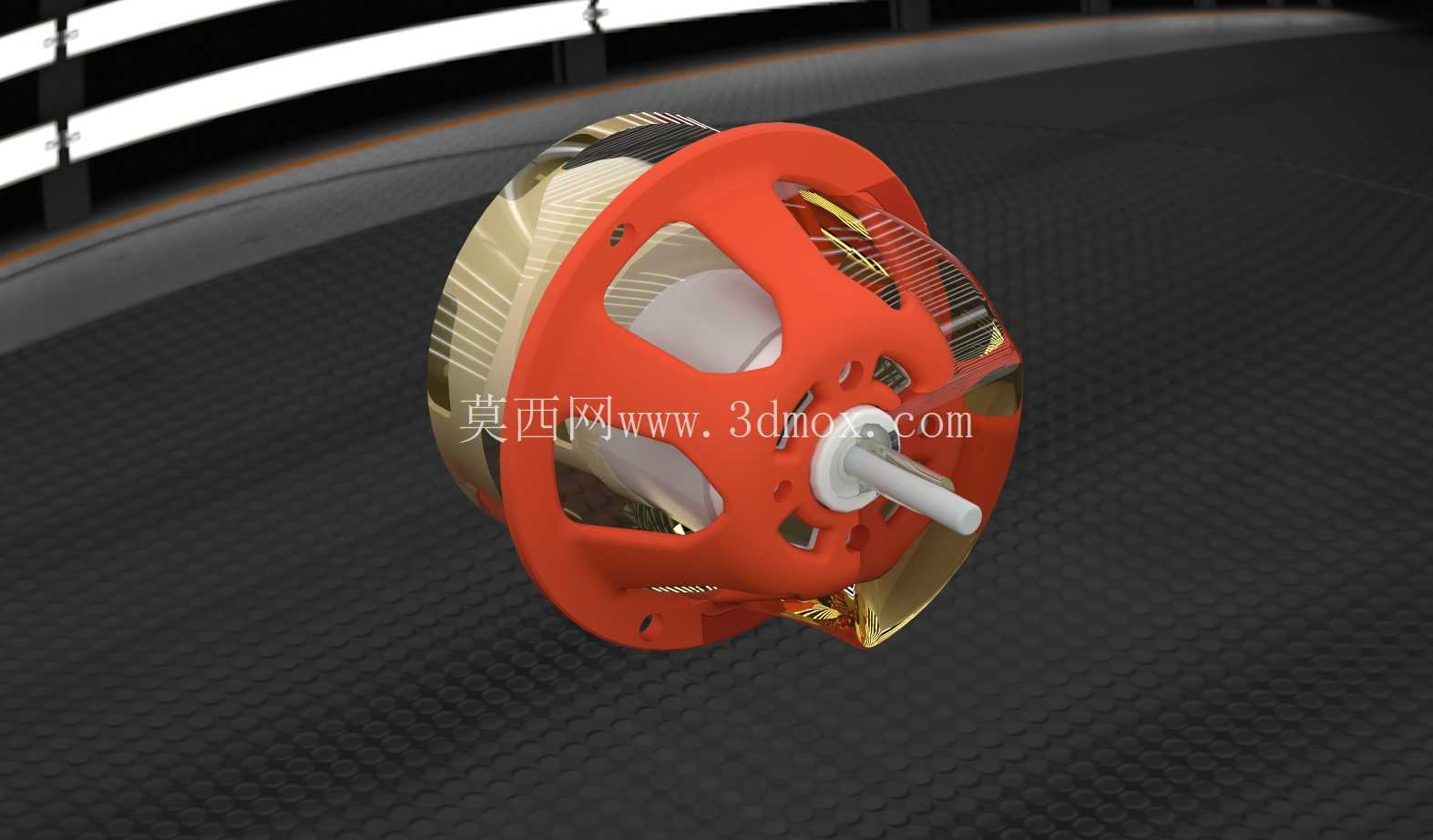

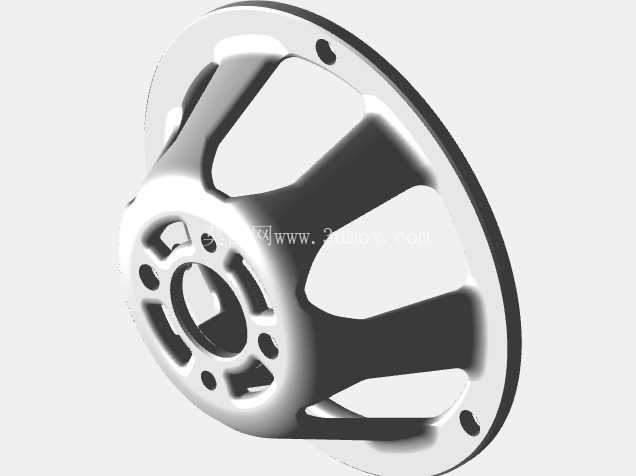

从结构设计逻辑来看，这款适配座采用了镂空辐条式的主体结构，没有做全封闭的外壳设计，一方面是为了控制整体零件重量，毕竟在小型手持设备、轻量化移动机构上，每克重量的增加都会影响整机的负载表现和续航能力；另一方面辐条之间的镂空区域可以形成自然的通风流道，RS-775电机在高负载运行时电枢部分会产生大量热量，传统的全封闭安装座会把热量闷在电机和安装座的接触区域，导致电机温升过快，触发过热保护，镂空的结构可以让电机外壳的热量直接和周围空气对流，配合电机自身的轴流风叶，能把连续运行时的外壳温度降低10到15摄氏度，大幅提升连续工作时长。适配座和电机端的配合面做了精准的止口定位，止口的内径公差按照H7级精度设计，和RS-775电机前端盖的定位凸台形成过渡配合，安装时不需要反复调整就能保证输出轴的同轴度，避免出现安装偏斜导致的轴系卡滞。输出端的轴孔做了衬套避让设计，预留了含油轴承或者铜套的安装位置，可以根据不同的负载需求选配支撑衬套，轻载场景下可以直接靠轴孔间隙配合降低成本，重载场景下压入铜套就能提升耐磨性能，不需要重新开模修改主体结构。

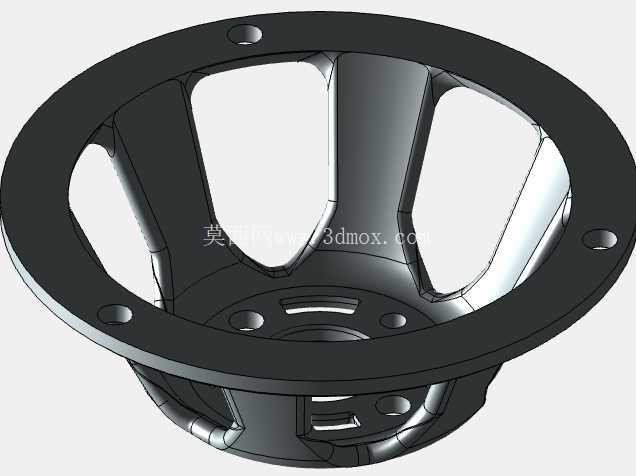

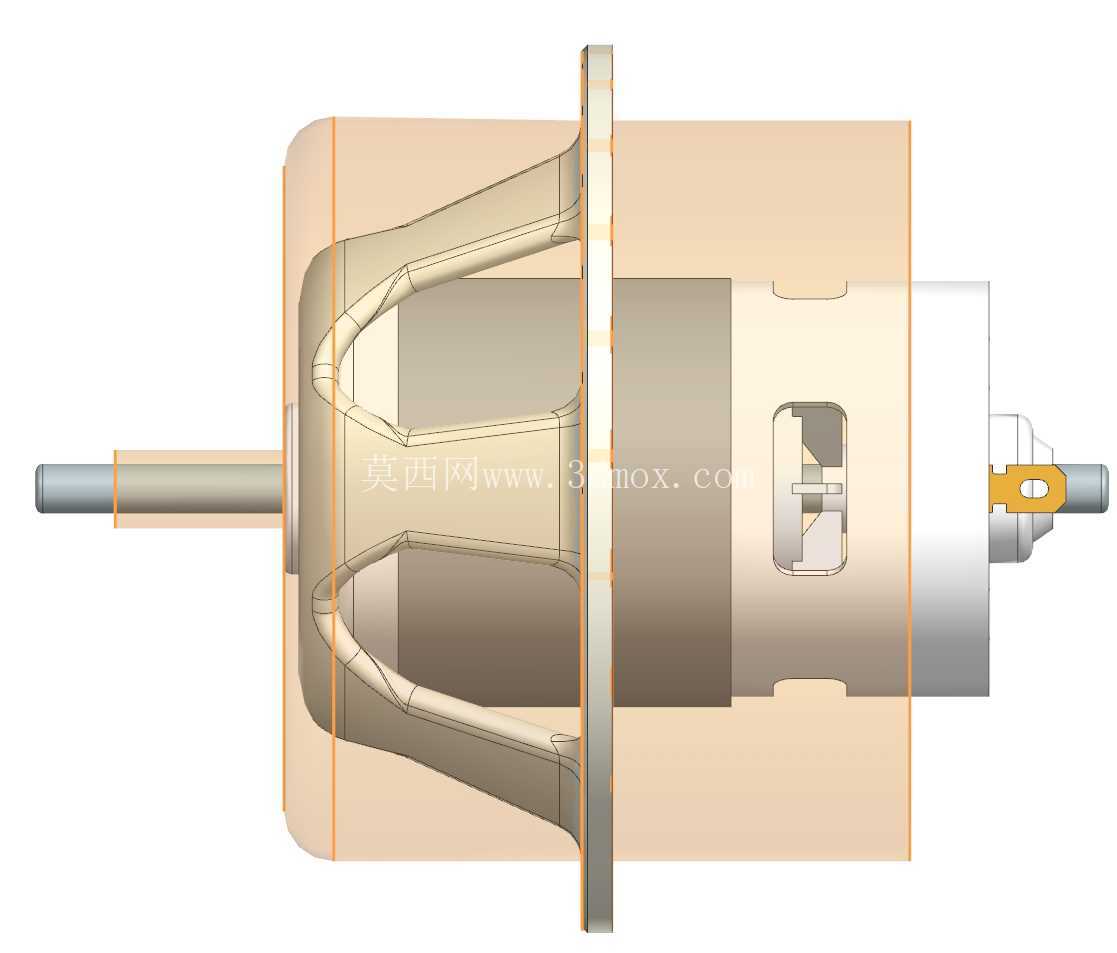

从安装边界尺寸来看，这款适配座的最大外径和RS-775电机的机身外径保持一致，不会额外增加径向安装尺寸，在做整机结构布局时，只需要按照RS-775电机的外径预留安装空间即可，不需要额外给适配座留出避让位置。轴向安装长度控制在合理范围，安装后不会过度增加电机总成的轴向尺寸，适配座上预留了三个对称分布的安装固定孔，孔位和RS-775电机前端盖的原厂安装螺孔完全对齐，不需要额外在电机端盖上打孔攻丝，直接用原厂的固定螺丝就能把适配座牢牢锁在电机前端，不会破坏电机本身的结构强度。输出轴的伸出长度做了精准控制，既可以直接安装联轴器连接外部负载，也可以直接安装小模数齿轮、同步带轮做传动输出，轴端预留了卡簧槽位置，可以安装轴用卡簧防止传动件轴向窜动，避免传动件在正反转切换时出现脱落的问题。

在实际应用场景里，这款适配结构可以用在小型电动螺丝刀、桌面级3D打印机的挤出机构、小型传送带的驱动端、家用料理机的传动连接、智能小车的驱动总成等场景，不管是做新设备的结构开发，还是做旧设备的故障维修替换，都能直接匹配标准RS-775规格的直流电机，不需要再单独做适配结构的设计和打样，能大幅缩短结构开发的周期。设计时还考虑了压铸生产的工艺性，所有的壁厚都保持均匀，没有出现壁厚突变的位置，避免压铸生产时出现缩孔、翘曲的缺陷，辐条和主体连接的位置都做了圆角过渡，减少应力集中，在承受径向负载的时候不会出现连接位置断裂的问题。表面的红色涂装一方面是做防锈处理，另一方面也可以和常规的黑色电机机身形成视觉区分，在做整机装配的时候能快速识别安装方向，减少装配时的出错概率。适配座的内圈和电机外壳接触的位置做了微小的间隙设计，不会因为加工公差导致安装时出现卡滞，同时也避免了接触过紧导致电机外壳被刮伤，影响电机本身的防锈层。
