机械自动化用带法兰开槽调节导轨结构

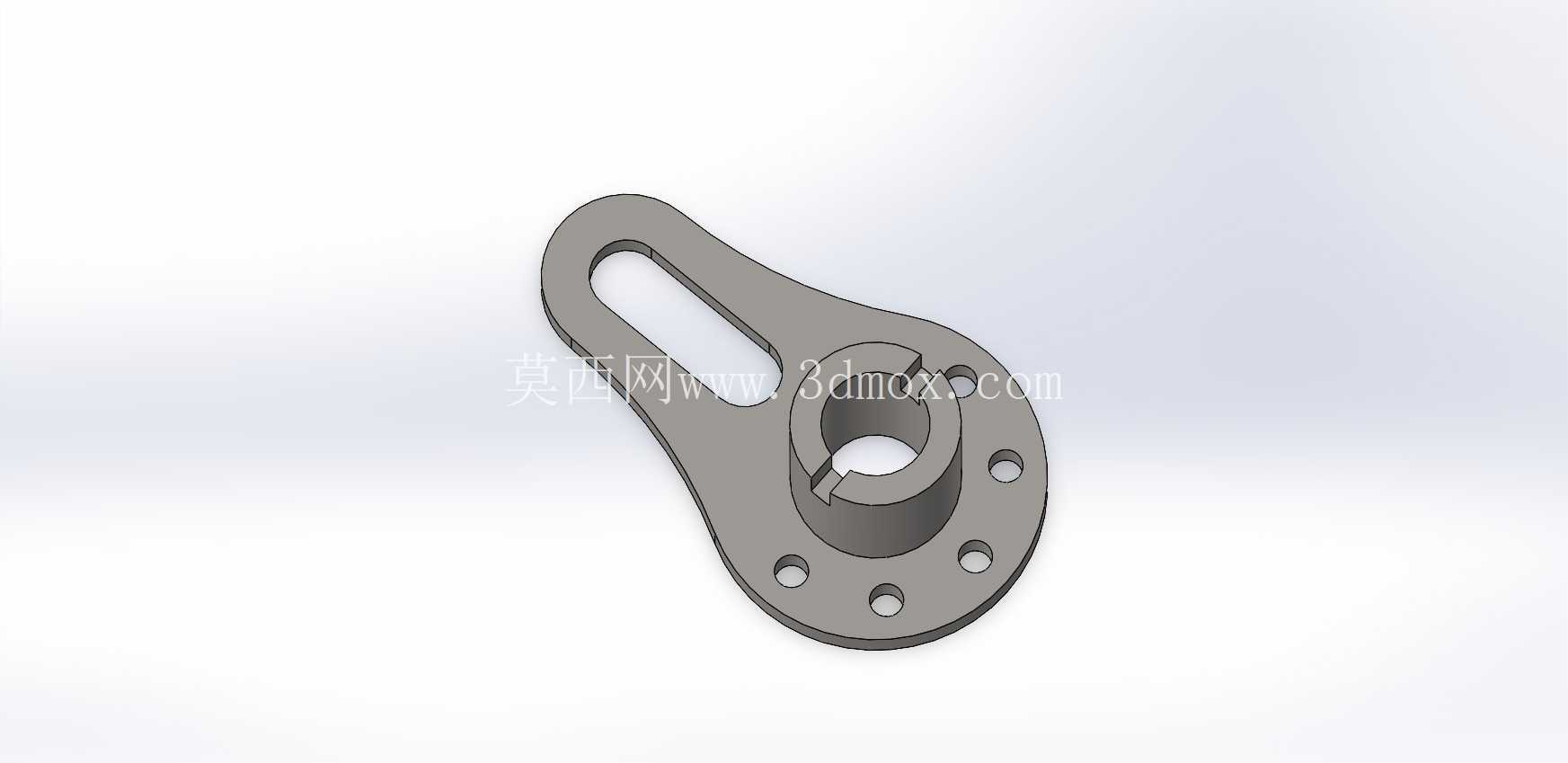

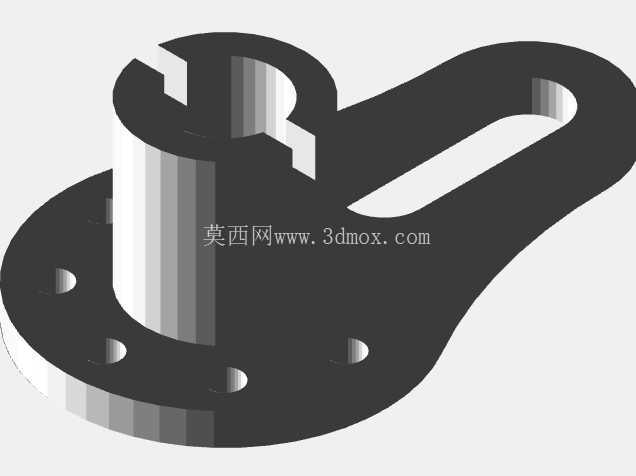

这款开槽调节导轨的结构设计，核心围绕自动化生产线、非标专机里的线性位置微调需求展开，日常在工装夹具定位、检测工位进给、小型执行件行程调节场景里出镜率极高。从实际安装边界来看，底部带均布安装孔的法兰盘是主要承载基座，六个通孔沿法兰圆周等距排布，适配M4-M6规格的内六角圆柱头螺钉，安装时可直接贴合设备安装板平面做刚性固定，法兰盘中心的带键槽轴孔是核心定位基准，孔壁预留的键槽可与配套传动轴做周向防转配合，避免导轨受侧向载荷时出现周向窜动，轴孔的公差带选H7级，既能保证装配时的推入顺畅度，又能控制径向配合间隙在0.02mm以内，满足多数中低速调节场景的定位精度要求。

延伸出的臂体上开设的长圆形开槽是核心调节结构，槽宽的尺寸公差控制在H8级，槽边做了0.2mm的倒角去毛刺处理，避免配套的调节螺栓装配时出现卡滞，槽的有效调节行程覆盖了常见的30mm微调范围，使用时配套的滑动副可沿开槽方向做线性位置调整，拧紧槽内配套的锁紧螺母即可完成位置固定，无需额外加工定位孔，在小范围工位调整、多规格产品兼容的生产线上，这种结构能大幅减少换型时的工装调整时间。

从结构受力角度设计时，臂体与法兰盘的衔接位置做了R3的圆弧过渡，避免直角衔接带来的应力集中问题，整个零件的壁厚做了等强度优化，法兰盘基座厚度比臂体厚2mm，抵消安装时的螺钉压紧力带来的形变，臂体部分的厚度在保证开槽处抗弯强度的前提下做了减薄处理，整体重量比同规格实心导轨轻18%左右，降低运动时的惯量。零件的材质默认适配45号钢调质处理，表面做发黑防锈处理，若用于食品、医药类有防腐要求的场景，也可更换为304不锈钢材质加工，开槽的内壁粗糙度控制在Ra1.6，减少滑动调节时的摩擦阻力，长期使用也不会出现卡顿、磨损不均的问题。

实际选型应用时，需要注意安装面的平面度误差不能超过0.05mm，否则法兰盘锁紧后会出现臂体翘曲，导致开槽方向与设计运动方向出现偏角，加剧滑动副的磨损；配套的调节螺栓建议选用带防松垫片的组合件，设备运行有持续振动的场景下，可在开槽的侧面加装紧定螺钉做二次防松，避免长期振动导致位置偏移。这种一体式的开槽导轨结构，相比拼接式的调节组件，减少了两个装配配合面，累计装配误差能控制在0.03mm以内，在空间紧凑的小型自动化设备里，既可以作为直线运动的导向承载件，也可以作为工位调整的定位基准件，不需要额外设计复杂的调节座结构，能有效压缩设备的整体设计与加工成本。
