汽车铝制制动钳适配连接支架结构

　　在乘用车辆盘式制动系统的改装与原厂配套场景中，制动钳适配支架是承担制动力传递、定位校准核心功能的受力构件，这类铝制支架多用于跨规格制动卡钳的换装适配，解决不同车型羊角安装位与改装卡钳孔位不匹配的问题，在赛道改装、民用车辆制动升级、售后维修替换领域应用十分广泛。日常车辆制动过程中，驾驶员施加的踏板力经真空助力器放大后推动制动总泵建立液压，制动液将压力传递到制动卡钳推动活塞压紧刹车片，而卡钳本身的位置完全由适配支架固定，一旦支架的安装精度不足、结构强度不够，轻则出现刹车偏磨、制动抖动，重则会导致卡钳移位引发行驶安全事故，因此这类支架的设计与加工精度直接决定了整套制动系统的工作可靠性。

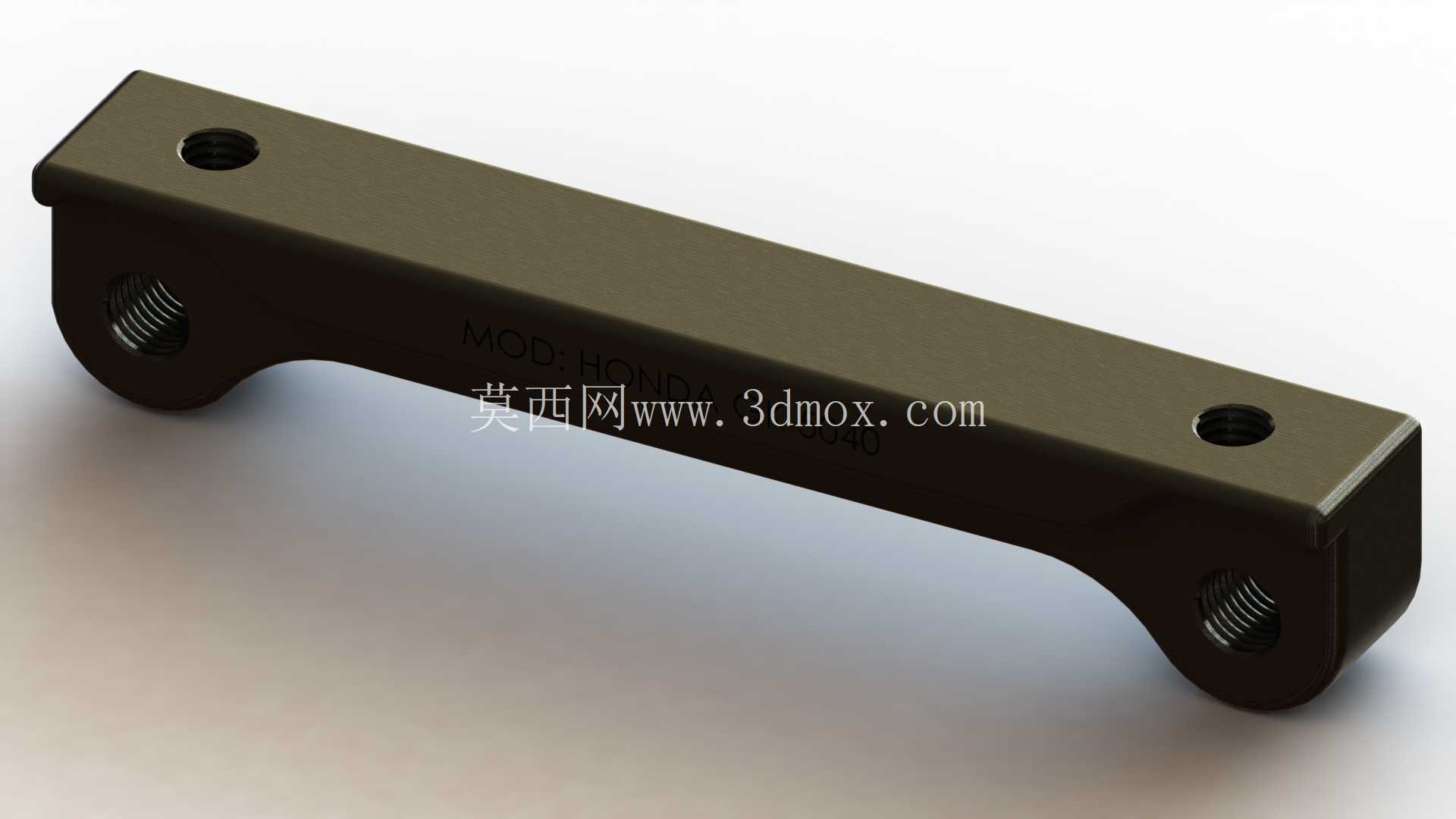

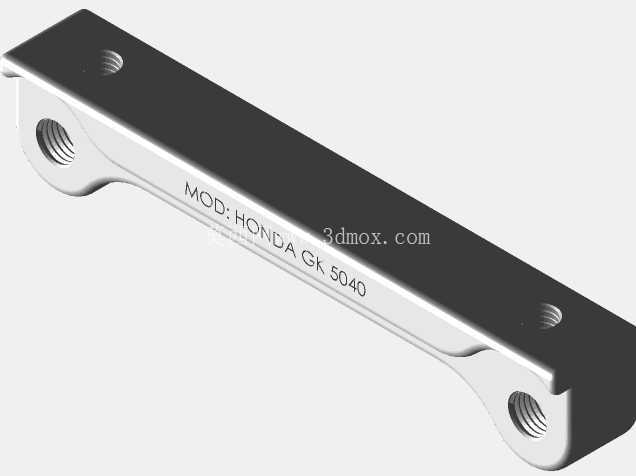

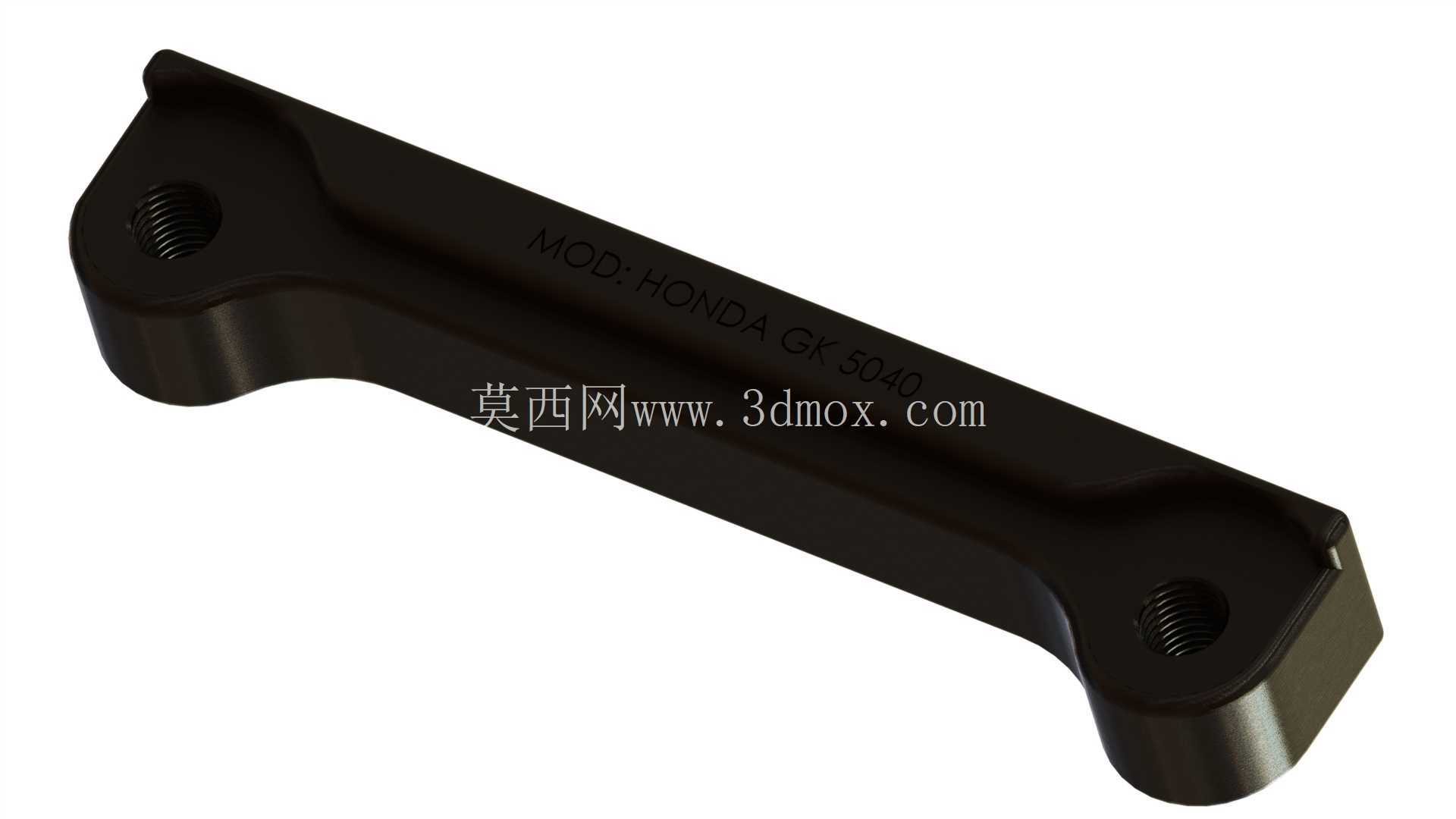

　　从结构设计逻辑来看，这款铝制支架采用长条形异型承载结构，整体选用6系铝合金锻压成型后做硬质阳极氧化处理，相比传统钢制支架重量降低40%以上，同时铝合金的导热系数更高，能够在连续制动场景下更快导出卡钳传递的热量，降低制动液高温气阻的发生概率。支架两端分别设置对应安装位，一端对接车辆原厂转向节的固定孔位，另一端对接制动卡钳的安装耳，两端的内螺纹孔采用钢丝螺套预埋设计，避免铝合金基体反复拆装出现螺纹滑牙的问题，提升构件的重复安装使用寿命。支架的整体外形做了等强度优化，中部的连接筋根据制动工况下的受力云图做了减材挖除，在保证12000N侧向制动力承载能力的前提下尽可能削减非受力区域的材料，降低簧下质量，提升车辆悬挂的响应速度。从安装边界尺寸来看，支架总长度160mm，安装位总宽度44mm，整体厚度26mm，两端安装孔的中心距严格匹配对应车型的转向节孔位与卡钳安装孔位，安装面的平面度公差控制在0.02mm以内，保证卡钳安装后与刹车盘的端面跳动量符合设计要求，避免制动时出现方向盘抖动的问题。支架与刹车盘的平行度公差经过严格校核，安装后卡钳中心与刹车盘摩擦面中心的偏移量不超过0.1mm，确保刹车片能够全工作面接触摩擦盘，不会出现偏磨、异响等常见故障。

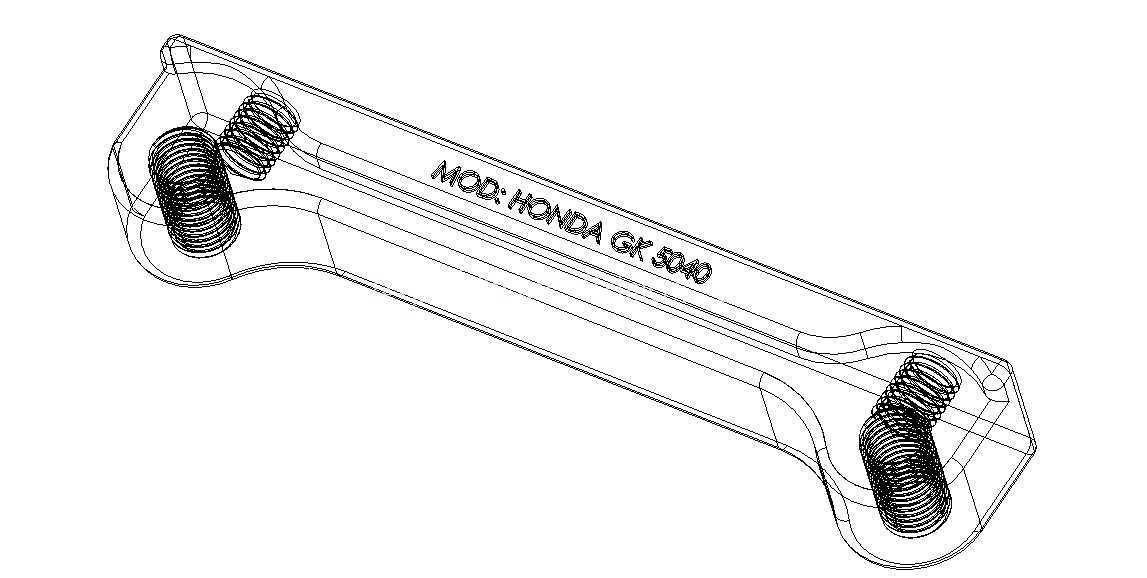

　　在实际建模过程中，这类支架的设计需要先完成安装边界的点云扫描或者原厂数模对位，先确定两端安装孔的相对位置坐标，再根据制动工况下的载荷分布做拓扑优化，去除冗余材料的同时保证关键受力截面的强度储备，支架的所有棱边都做了R2以上的圆角过渡，避免应力集中导致的疲劳断裂，安装贴合面做了0.1mm的凸台设计，保证安装时的贴合紧密性，不会出现装配间隙导致的松动。不同于通用型的转接法兰，这类适配支架是针对特定车型与特定卡钳型号做的一对一匹配设计，不需要额外加装调整垫片，安装后卡钳的回位间隙能够稳定保持在单边0.1mm左右，既不会出现拖刹的问题，也不会因为间隙过大导致刹车踏板行程过长。在日常的车辆维保场景中，这类铝制支架的检查也是制动系统维保的重点项目，需要定期检查支架的安装螺栓扭矩、支架本体是否出现裂纹、安装面是否出现变形，尤其是在经历过赛道激烈驾驶、长距离下坡连续制动之后，需要重点核查支架的形位公差是否出现变化，避免因为支架变形引发制动故障。对于三维建模从业者而言，这类受力结构件的建模不能只做外形的复刻，必须结合实际的受力工况、安装公差要求、加工工艺约束来做结构优化，比如螺纹孔的位置要考虑加工时的刀具让刀空间，支架的壁厚要均匀避免锻压或者热处理过程中出现变形，安装面的粗糙度要求达到Ra1.6以上，保证安装后的摩擦力足够承担制动时的剪切力。

　　很多入门建模者在做这类零件的时候容易忽略安装边界的公差匹配，只做外形的大致拟合，最终做出来的数模在实际装配时会出现孔位对不上、卡钳蹭轮毂、刹车片偏磨等问题，这就要求在建模初期就要收集完整的安装边界数据，包括转向节的安装面坐标、卡钳的安装耳尺寸、刹车盘的偏置距、轮毂的避位空间等参数，每一个尺寸的设定都要有对应的实际安装依据，而不是凭视觉感受随意绘制。这款支架的表面刻字区域做了下沉0.2mm的设计，避免安装过程中刻字边缘与其他零件出现刮蹭，同时标识内容清晰标注适配的车型与卡钳型号，避免安装时出现错装的问题。整体结构没有多余的装饰性设计，所有的几何特征都是为了满足承载、安装、散热的实际功能需求，是典型的功能优先的汽车制动系统结构件。
