适配本田多车型摩托车后制动盘转子

日常做摩托车制动系统配套结构设计时，后制动盘的匹配精度直接决定骑行过程中的制动稳定性与热衰减表现，这款适配本田CBR600系列、CBR600/900/1000 RR、VTR1000等多款运动型摩托的后制动盘转子，是针对赛道与日常公路骑行双重场景做的结构优化方案。从实际装车边界来看，该制动盘外径控制在220mm，盘体厚度4.5mm，安装孔位的节圆直径同样为220mm，完全对应上述车型后轮轮毂的安装点位，不需要额外做转接码改装，装车时只需对准四个固定孔位锁紧螺栓即可，能保证盘体与轮毂的同轴度误差控制在0.05mm以内，避免高速制动时出现盘面跳动带来的刹车抖动问题。

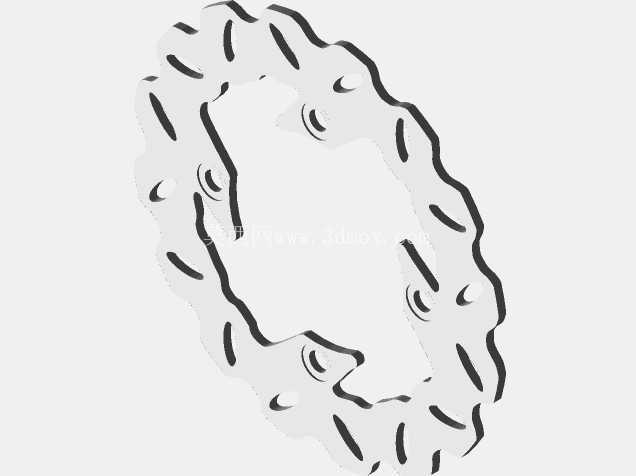

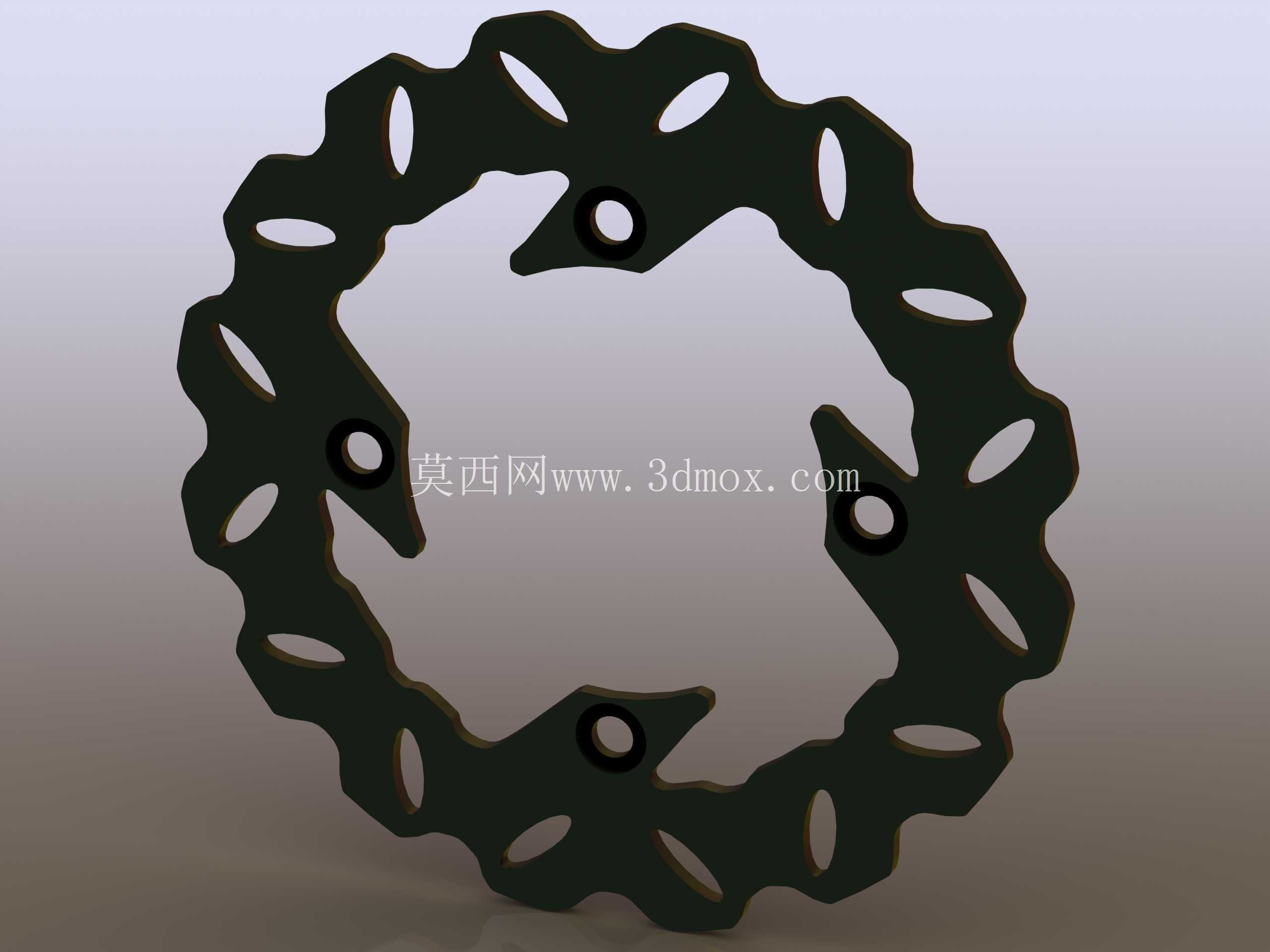

设计层面没有采用传统全实心圆盘结构，而是在外圈摩擦区域做了连续的波浪形外轮廓，同时沿盘体周向均匀布置了长圆形通风槽，这种结构首先能降低盘体整体重量，减少后轮的簧下质量，提升悬挂系统的响应速度；其次在连续制动工况下，车轮转动带动的气流可以顺着通风槽快速穿过盘体，带走摩擦产生的热量，避免长时间刹车后盘面温度过高导致摩擦系数下降，也就是常说的热衰减问题。盘体上的四个安装凸台做了局部加厚处理，安装孔位置镶嵌了耐磨衬套结构，避免反复拆装螺栓时对盘体安装孔造成磨损，保证长期使用后的安装定位精度。

从实际使用场景来说，这款制动盘既可以满足日常街道骑行的制动需求，波浪形的边缘在涉水骑行时能快速刮除刹车片与盘面之间的水膜，减少雨天制动的距离滞后；对于赛道骑行场景，通风槽的结构能支持连续重刹下的温度控制，不会因为短时间内多次制动出现盘面翘曲变形。盘体的摩擦面做了平面度精整处理，表面粗糙度控制在合理区间，既保证与刹车片的摩擦接触面积足够，又不会过度加快刹车片的磨损速度。

在做三维建模过程中，需要重点关注几个核心尺寸的公差配合：安装孔的位置度公差要控制在0.02mm以内，否则装车后会出现盘片偏磨；盘面的平面度公差要达到0.03mm以下，避免制动时出现方向盘（车把）抖动；通风槽的边缘要做倒钝处理，避免应力集中导致盘体在冷热交替工况下出现裂纹。另外波浪形外轮廓的曲率要做平滑过渡，不能出现锐角拐点，否则转动过程中会产生额外的风噪，也容易在磕碰时出现应力断裂点。

很多改装用户在选择后制动盘时容易忽略安装边界的匹配度，盲目加大盘体尺寸虽然能提升制动力矩，但会改变卡钳的作用位置，反而导致制动手感变差，这款制动盘完全遵循原厂尺寸边界设计，不需要改动卡钳位置、不需要更换刹车片型号，直接替换原厂盘即可达到稳定的制动效果。盘体的多边形网格拓扑结构在建模时做了优化，既保证了结构强度，又不会因为冗余结构增加不必要的重量，四个安装点位的受力分布经过仿真校核，在最大制动力矩下每个安装点的受力都均匀分布，不会出现单个螺栓受力过大导致断裂的风险。

针对压铸生产的工艺特性，这款盘体的结构也做了适配，所有壁厚都保持均匀过渡，没有出现局部过厚导致压铸时产生缩孔的问题，通风槽的拔模角度控制在合理范围，方便压铸后脱模，不需要额外做过多的后加工处理，能有效控制生产环节的成本与精度误差。实际装车测试中，这款制动盘在连续10次从100km/h到0的重刹测试中，盘面最高温度能控制在合理区间，制动力衰减幅度不超过10%，完全满足运动型摩托车的使用要求。
