20毫米卡丁车链轮安装固定支架结构

在场地竞速类卡丁车的传动系统布局中，链轮支架是衔接后轮轮毂与驱动链轮的核心承载构件，直接决定动力传递的稳定性与轮系运转的同轴度精度。这款适配20毫米轴径的链轮支架，主要面向小型娱乐级、入门竞速级卡丁车的后轮驱动单元设计，日常使用场景覆盖室内商用卡丁车场、户外业余竞速赛道、青少年卡丁车培训用车等领域，需要持续承受传动链张紧带来的径向拉力、起步急加速时的瞬时扭矩冲击，以及赛道颠簸路段传递的交变振动载荷，对结构强度、安装定位精度都有明确的工程要求。

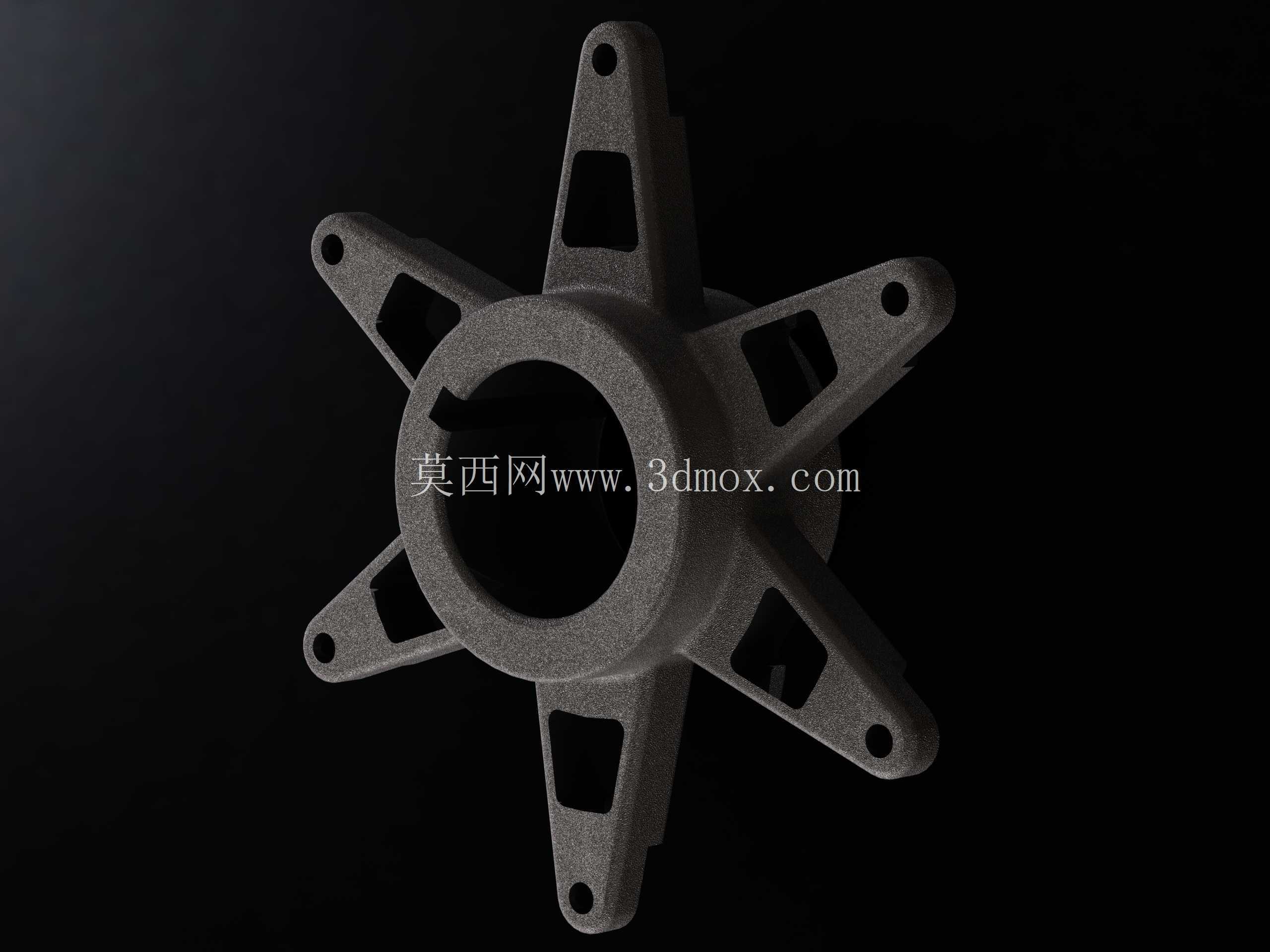

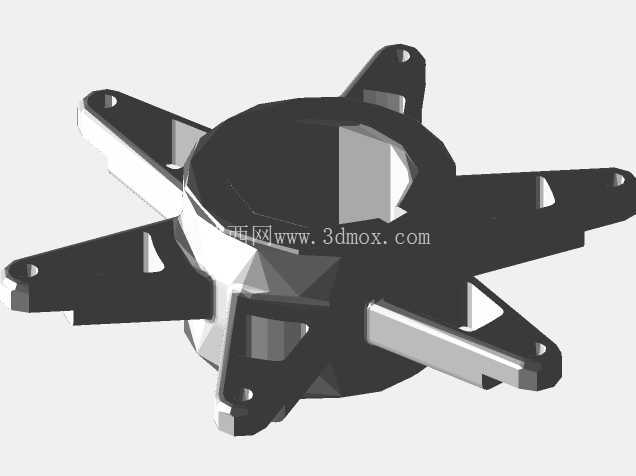

从实际装车的功能逻辑来看，该支架的核心作用是为驱动链轮提供稳定的安装基准，同时将链轮承受的链条拉力均匀传递到轮毂主体上，避免链轮出现偏摆、窜动导致的链条跳齿、异常磨损问题。设计过程中优先考虑了载荷的均匀分散，整体采用星型辐条式结构，中心设置20毫米的轴孔用于与轮毂主轴配合定位，向外延伸的六根辐条上分别预留了安装孔位，既可以通过螺栓直接固定链轮本体，也能适配不同孔距的链轮改装需求，辐条之间的镂空区域一方面是为了降低零件自身重量，减少后轮的非簧载质量，提升卡丁车过弯时的悬挂响应速度，另一方面也能在连续运转过程中为周边的刹车组件提供一定的散热通风空间，避免热量堆积影响传动效率。

尺寸边界的设定完全匹配小型卡丁车的轮毂安装空间，支架整体外径控制在144毫米，轴向长度为40毫米，这个尺寸既能够覆盖常规10寸后轮轮毂的链轮安装位，也不会因为体积过大干涉到后轮的刹车盘、转向节等周边部件。中心轴孔的公差配合选用基孔制过渡配合，能够保证支架与主轴装配后无明显旷量，同时方便维修时的拆装操作；辐条上的安装孔位做了沉台设计，螺栓装配后头部不会突出支架表面，避免运转过程中剐蹭链条或者周边防护结构。

结构细节上，每根辐条的截面都做了变厚度处理，靠近中心轴座的位置厚度更大，能够承载更高的弯矩载荷，向外侧延伸的位置逐渐收薄，在保证整体强度的前提下尽可能控制重量，所有的转角位置都设置了铸造圆角，避免压铸成型过程中出现应力集中导致的零件开裂，同时也能减少交变载荷下的疲劳损伤风险。零件采用压铸工艺成型，材质适配常用的压铸铝合金，批量生产时能够保证较高的尺寸一致性，降低后续机加工的工序量，适合卡丁车配件的规模化生产与售后替换需求。

在实际装配调试环节，该支架安装时需要先确认中心轴孔与主轴的配合间隙，清理配合面的毛刺与杂质后再进行压装，辐条上的链轮固定螺栓需要按照对角顺序分次拧紧，保证链轮端面与支架端面完全贴合，避免出现偏斜导致的链条运转异响。日常维护中只需要定期检查固定螺栓的预紧力，查看支架辐条位置是否出现裂纹或者变形，就能够保证传动系统的长期稳定运转，对于卡丁车场的运维人员来说，这种一体化的支架结构相比分体式的固定座，安装步骤更简便，故障点更少，能够有效降低车辆的日常维护成本。
