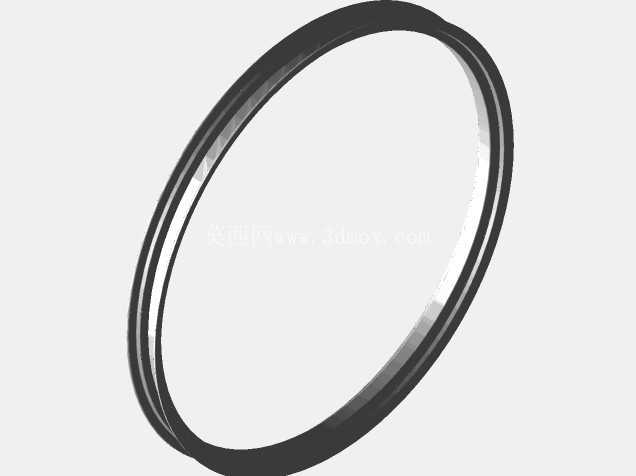

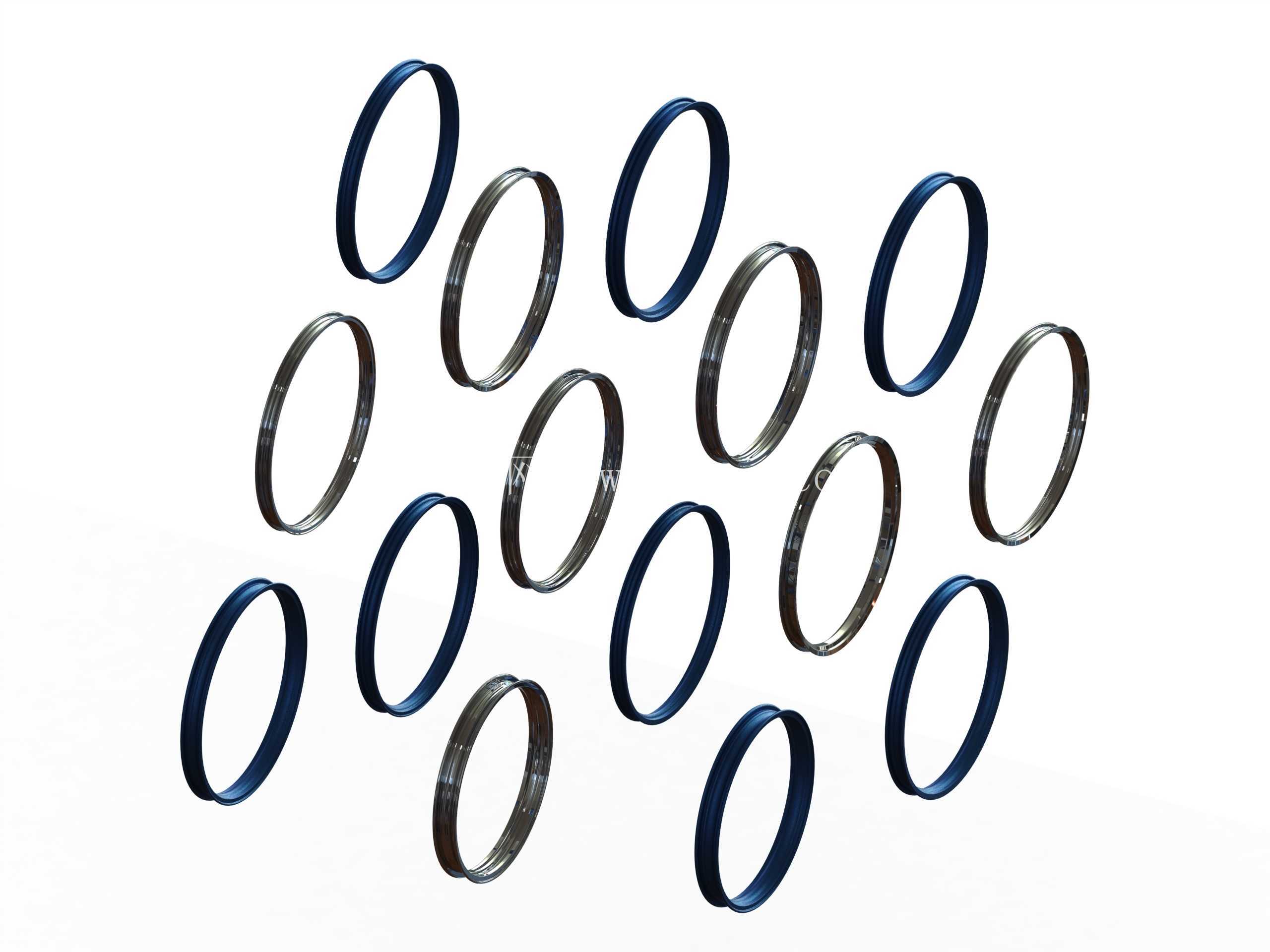

铝合金摩托车轮圈W-O辐条孔结构设计套件

这套轮圈结构方案主要面向中小排量通勤摩托、复古改装摩托以及定制化越野摩托的轮组开发场景，在两轮车配套生产、售后改装替换、定制车型开发环节都能直接适配使用。日常工况里，轮圈作为摩托行走系统的核心承载部件，需要同时承受整车整备质量、驾乘人员载荷、行驶过程中路面传递的冲击载荷，以及加减速、过弯时产生的交变扭矩，这套结构在设计阶段就把不同工况下的受力边界做了充分考量，避免常规轮圈容易出现的辐条孔应力集中、轮辋变形失圆、长期使用疲劳开裂的问题。

从功能特性来看，这套轮圈采用W-O型辐条孔布局，区别于传统等距均匀排布的辐条孔设计，孔位排布匹配辐条的受力角度做了差异化偏移，每一个孔位的轴向、径向角度都经过受力校核，辐条安装后能形成更稳定的三角受力结构，在过弯侧倾时轮圈的侧向刚度比常规布局提升明显，遇到路面颠簸冲击时，载荷能通过辐条更均匀地分散到整个轮辋环体上，不会出现局部应力过载的情况。轮辋本体采用铝合金材质设计，在保证结构强度的前提下尽可能降低簧下质量，对于摩托的操控响应性提升有直接帮助，簧下质量的降低能让减震系统的动作更灵敏，路面细碎颠簸的过滤效果更好，同时加速、制动时的惯性负载更小，动力传递和制动效率都能得到优化。

设计过程中首先确定了轮辋的基准环体轮廓，轮辋的胎圈座角度、槽深、宽度都严格匹配常用的摩托真空胎、有内胎轮胎的安装尺寸标准，不需要额外修改胎圈结构就能直接适配对应规格的轮胎，避免轮胎安装后出现漏气、胎圈移位的问题。辐条孔的设计没有采用统一的直孔结构，而是根据每根辐条的安装倾斜角度做了对应的沉头角度处理，辐条帽安装后能完全贴合孔位端面，不会出现辐条帽偏置、受力剪切的情况，能大幅降低辐条断裂、孔位磨损松旷的故障概率。不同规格的轮圈环体都做了统一的安装接口设计，中心轴承位、刹车盘安装孔位、链轮座安装位的尺寸边界保持通用，同一款轮毂主体可以搭配不同宽度、不同孔位布局的轮辋环体，适配不同的使用场景，比如通勤场景可以选用宽度稍窄的轮辋搭配低滚阻轮胎，非铺装路面使用可以选用宽轮辋搭配深齿越野胎，不需要重新开发轮毂主体结构，能大幅缩短配套开发周期，降低开模和生产的成本。

安装边界方面，轮辋的径向跳动、端面跳动公差都控制在两轮车行走系统的标准要求范围内，装配后不需要做大幅度的辐条调校就能达到使用精度要求，轮辋边缘的气门嘴孔位做了统一的位置规划，不管是搭配真空胎的橡胶气门嘴还是金属防爆气门嘴都能直接安装，不会和辐条、刹车结构产生运动干涉。针对改装场景的需求，这套轮圈的孔位布局还预留了不同辐条数量的适配空间，既可以搭配常规的36根辐条的标准编法，也能适配28根、32根辐条的轻量化编法，满足不同用户对于轮组强度、重量、外观的差异化需求。在实际生产适配环节，这套轮圈结构既可以用于重力铸造、低压铸造的量产铝合金轮辋生产，也能适配锻造铝合金轮辋的加工工艺，不同工艺生产的轮辋都能保持一致的安装尺寸和受力特性，不需要针对工艺调整结构参数。对于售后维修场景来说，通用化的安装接口意味着替换轮圈时不需要更换配套的轮毂、辐条、轴承等部件，直接替换轮辋环体就能完成维修，能降低维修的配件成本和工时成本。
