卷扬设备用螺旋槽水平风杆结构

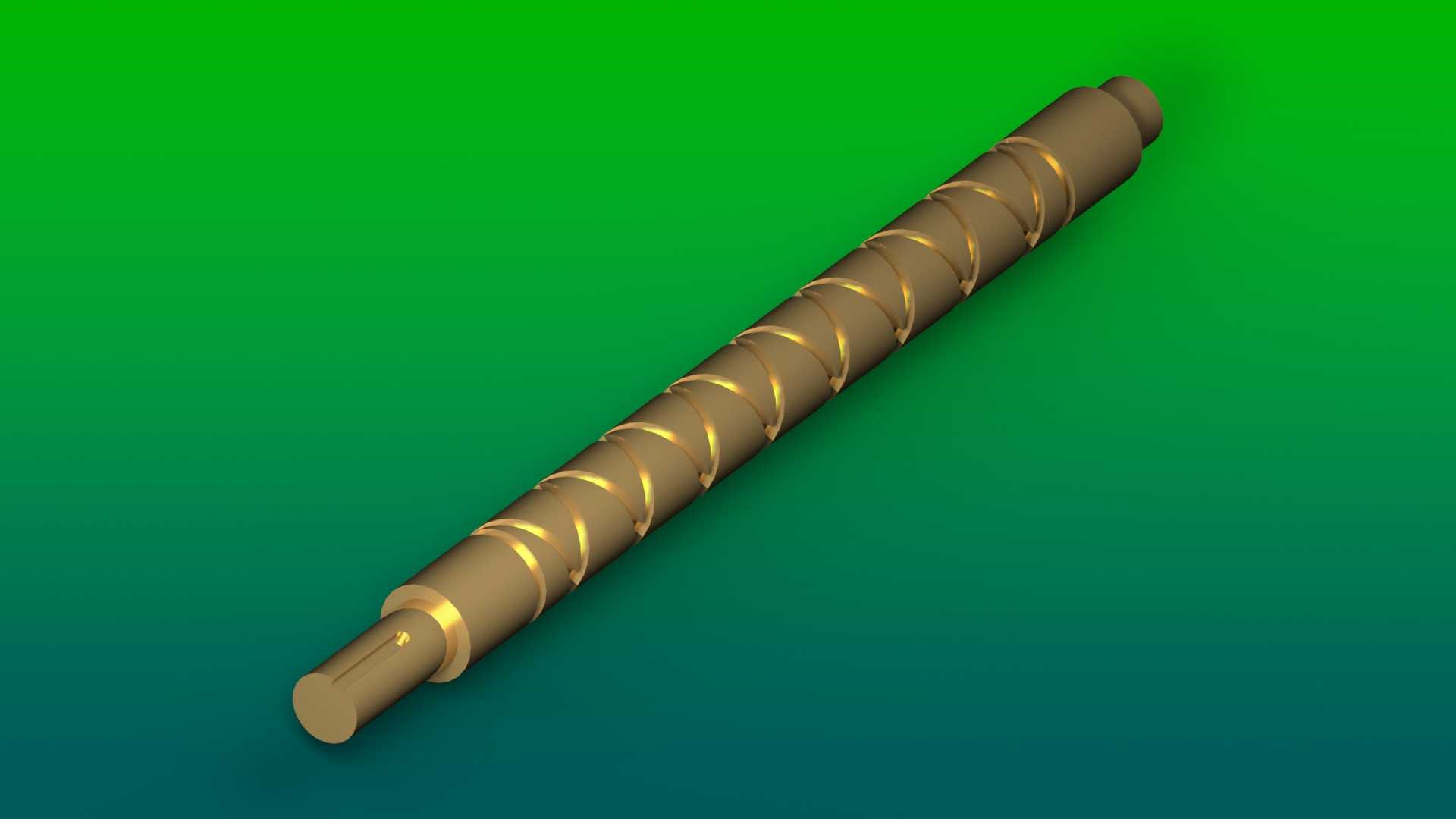

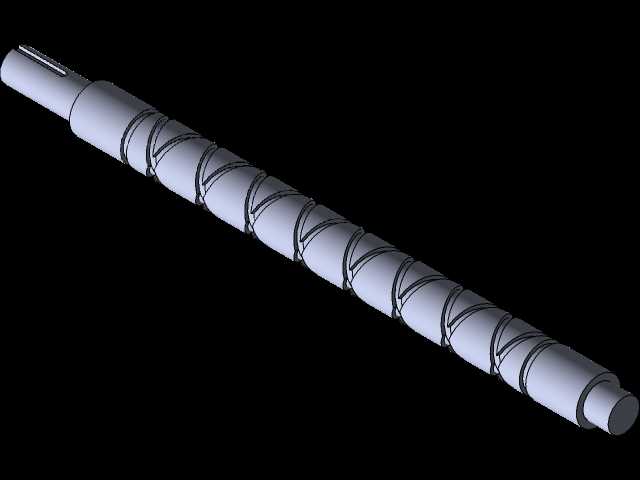

该水平风杆主要应用于轻型卷扬牵引设备的传动导向系统中，常见于小型绞盘、便携卷扬机的排线导向机构，在户外牵引作业、小型起重吊装、线缆收放设备中承担往复导向的核心作用，能够在卷筒收卷绳索的过程中，配合传动机构带动排线器沿杆身轴向匀速移动，引导绳索整齐分层排布在卷筒表面，避免绳索乱绳、叠压、偏磨等问题，大幅提升绳索使用寿命与设备运行稳定性。从功能特性来看，杆身采用连续变距螺旋槽结构设计，槽道弧度与常用牵引绳外径匹配，导向滑块嵌入槽道内可将杆身的回转运动转化为精准的直线往复运动，无需额外加装行程开关即可实现自动换向，结构简单可靠，故障率远低于电控式排线机构。杆体两端设计有同轴定位轴颈，可直接装配在设备机架的轴承座内，一端预留传动连接位，可通过齿轮、同步带与卷筒输出轴联动，传动比匹配卷筒收卷转速，保证排线速度与绳索收卷线速度完全同步。设计过程中重点考量了杆身的耐磨性与传动平稳性，螺旋槽的升角经过反复校核，既保证导向滑块滑动顺畅无卡滞，又避免升角过大导致滑块窜动冲击，杆身整体做表面硬化处理，降低长期往复滑动带来的磨损量。外形尺寸方面，杆身主体为等直径圆柱结构，两端轴颈直径略小于杆身主体，安装时轴颈与轴承内圈过盈配合，整体轴向安装长度可适配常规小型卷扬机的机架宽度，径向尺寸不超出设备侧架的安装边界，无需对原有设备结构做大幅改动即可直接替换原有导向杆件。杆端的定位台阶可限制轴承的轴向窜动，保证杆身回转时的同轴度，减少高速运转时的振动噪音，螺旋槽的槽深设计兼顾了滑块嵌入深度与杆身整体强度，避免槽深过大削弱杆体抗扭性能，在承受牵引排线带来的径向载荷时不会出现弯曲变形，可适配额定载荷范围内的各类轻型卷扬牵引场景，无论是民用小型绞盘还是工业轻型卷扬设备都能适用。
