带滚轮驱动的托盘链式输送结构

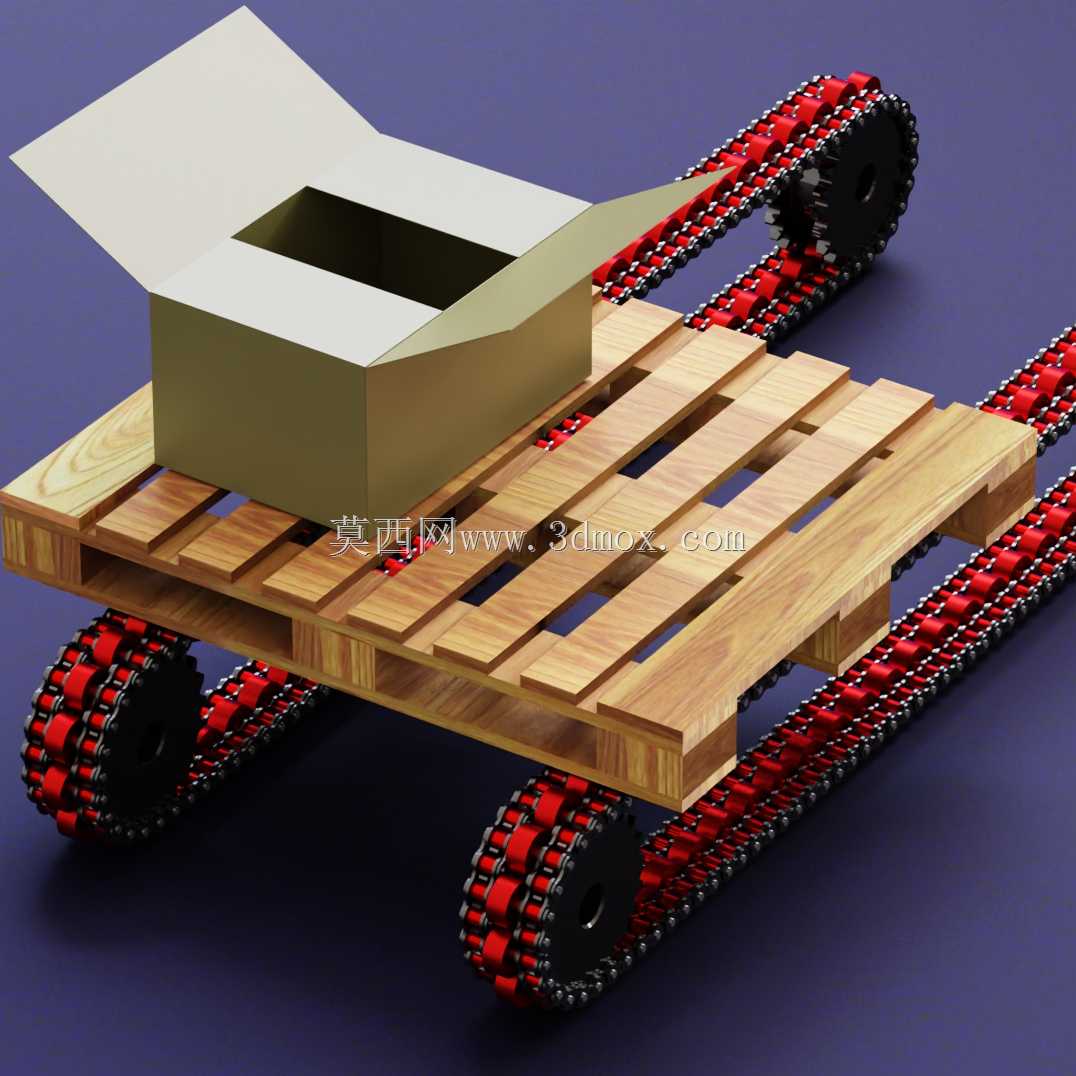

　　这套托盘输送链结构，核心适配仓储物流、成品包装转运环节的单元化载具输送需求，日常生产中主要承担木托盘、塑料托盘承载的箱装货物、规整包装件的工位间转运任务，可对接自动化立体库出入库端口、包装线末端码垛工位、生产车间工序间缓存区，替代传统人工叉车转运的低效模式，减少车间内物流通道的叉车通行安全隐患。从结构设计逻辑来看，整套输送单元采用双侧双排滚子链作为承载牵引构件，链条下方配套承托导轨，避免长距离输送时链条下垂挠度过大影响运行平稳性，四个角位布置的链轮组件中，一端为主动驱动链轮，配套动力输入轴可对接减速电机输出端，其余三个为从动改向链轮，链轮齿形经过参数匹配，适配所选链条的节距、滚子直径，保证啮合过程无卡滞、跳齿问题。

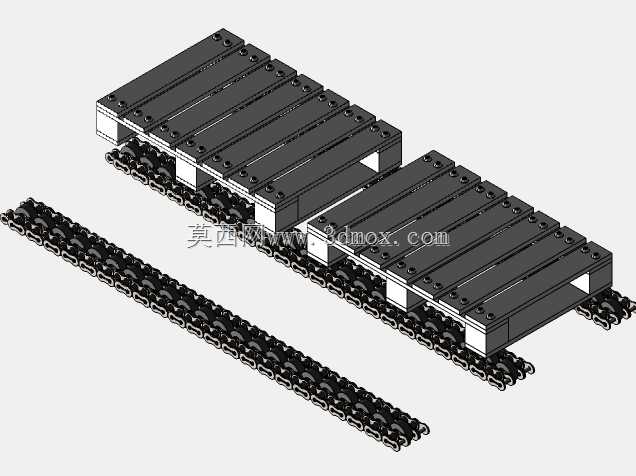

　　承载托盘的支撑面采用间隔布置的木质承载条，承载条通过螺栓固定在两侧链条的附件链板上，附件链板为专门设计的弯板结构，可根据托盘尺寸调整相邻承载条的安装间距，保证木托盘放置后至少有三根承载条接触托盘底部，避免托盘局部受力不均产生变形。滚轮组件集成在链条的外链节位置，滚轮外圈采用耐磨聚氨酯包胶材质，既可以在回程段沿机架导轨滚动降低链条运行摩擦阻力，也可以在输送段接触托盘底部时提供一定的缓冲摩擦力，避免托盘与承载条之间出现硬滑动刮损托盘底面。设计过程中优先考虑了安装边界的适配性，整套输送单元的机架宽度可根据常用的1200mm*1000mm标准木托盘尺寸调整，最小安装宽度可压缩至1100mm，满足窄通道车间的布局需求，输送段的高度可通过底部的可调支脚在700mm-900mm范围内调节，方便对接不同高度的生产设备出料口。链条的张紧结构布置在从动链轮端，采用螺杆调节式张紧装置，张紧行程预留150mm，可补偿链条长时间运行后的磨损伸长量，无需频繁拆链调整节数。

　　在功能特性上，这套输送链可实现连续运行、间歇启停两种工作模式，连续运行时线速度可控制在0.1m/s-0.5m/s区间，适配不同生产节拍的转运需求，当配套光电传感器时，可实现托盘到位自动停启、满位缓存的自动化控制逻辑，无需人工值守操作。和传统的辊筒输送机相比，链式结构对托盘底部的平整度要求更低，即使是底部有少量变形的旧木托盘，也能稳定输送不会出现卡滞问题，同时双侧链条牵引的结构传动效率更高，同等输送载荷下动力损耗比皮带输送机低15%左右。

　　结构建模过程中，所有链节、链轮、承载条、安装附件都按照实际加工尺寸做了参数化建模，链条的装配采用了轨迹阵列方式，还原了链条绕链轮转动时的实际啮合姿态，可直接用于后续的工程图导出、运动仿真验证，也可作为非标输送设备设计时的参考母版，根据实际输送载荷、输送长度调整链条规格、链轮齿数、驱动功率参数，快速衍生出适配不同场景的输送方案。需要注意的是，安装时要保证两侧主动链轮的同轴度误差不超过0.5mm，避免运行过程中出现两侧链条不同步、托盘偏移的问题，承载条安装后要保证上平面的平面度误差不超过2mm/m，防止托盘放置后出现倾斜滑落风险。
