笔形精密轴类压铸成型结构设计

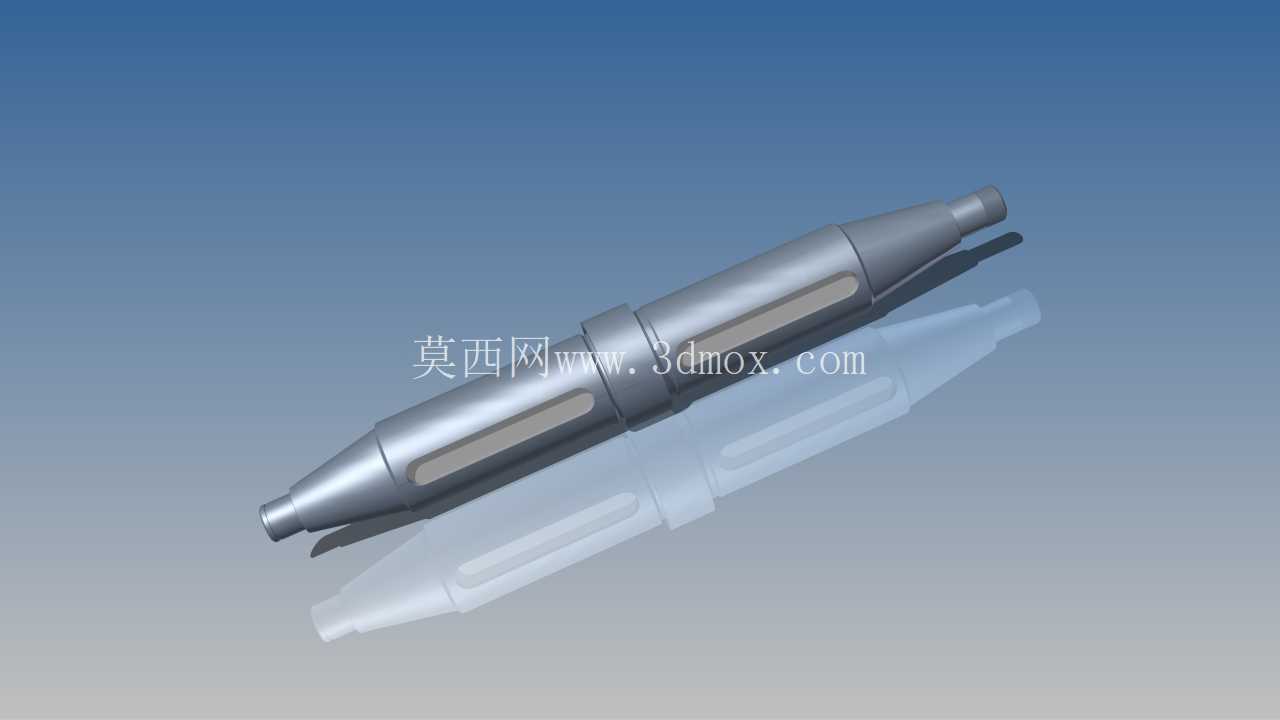

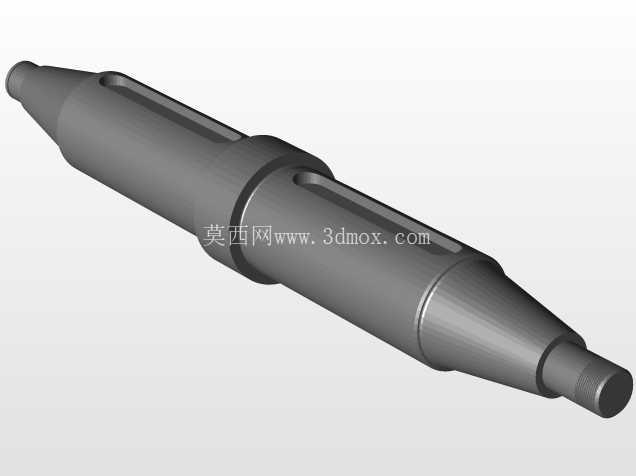

这款轴类构件采用笔形流线型外观设计，整体为两端收窄、中段带环形定位凸台的回转体结构，表面设置两处对称的长条形凹槽，既可以作为装配时的防转卡位结构，也能在轴件高速运转时减少与周边配合件的接触面积，降低滑动摩擦带来的能耗与磨损。从实际应用场景来看，这类轴件常适配于小型精密传动机构，比如便携电动工具的输出转轴、小型流体推进装置的动力传递轴、精密文具类产品的联动转轴等场景，对同轴度、表面粗糙度以及装配定位精度都有较高要求。

在设计思路上，该轴件采用压铸成型工艺适配结构，整体拔模斜度控制在合理区间，避免压铸脱模时出现表面拉伤、结构变形的问题；中段的环形凸台为轴向定位基准面，装配时可抵靠在轴承内圈或者支撑座的定位端面上，限制轴件的轴向窜动量，保证传动过程中的轴向位置精度。两端的轴颈直径经过公差匹配设计，可适配标准微型轴承或者含油衬套，安装时无需额外加工即可完成过盈或者过渡配合，减少现场装配的加工工序。表面的长条形凹槽深度控制在1.2mm左右，既不会削弱轴件的整体抗弯、抗扭强度，又能在装配时嵌入配合件的定位凸点，实现周向防转，替代传统的键连接结构，缩小整体装配空间，适配小型化设备的紧凑安装需求。

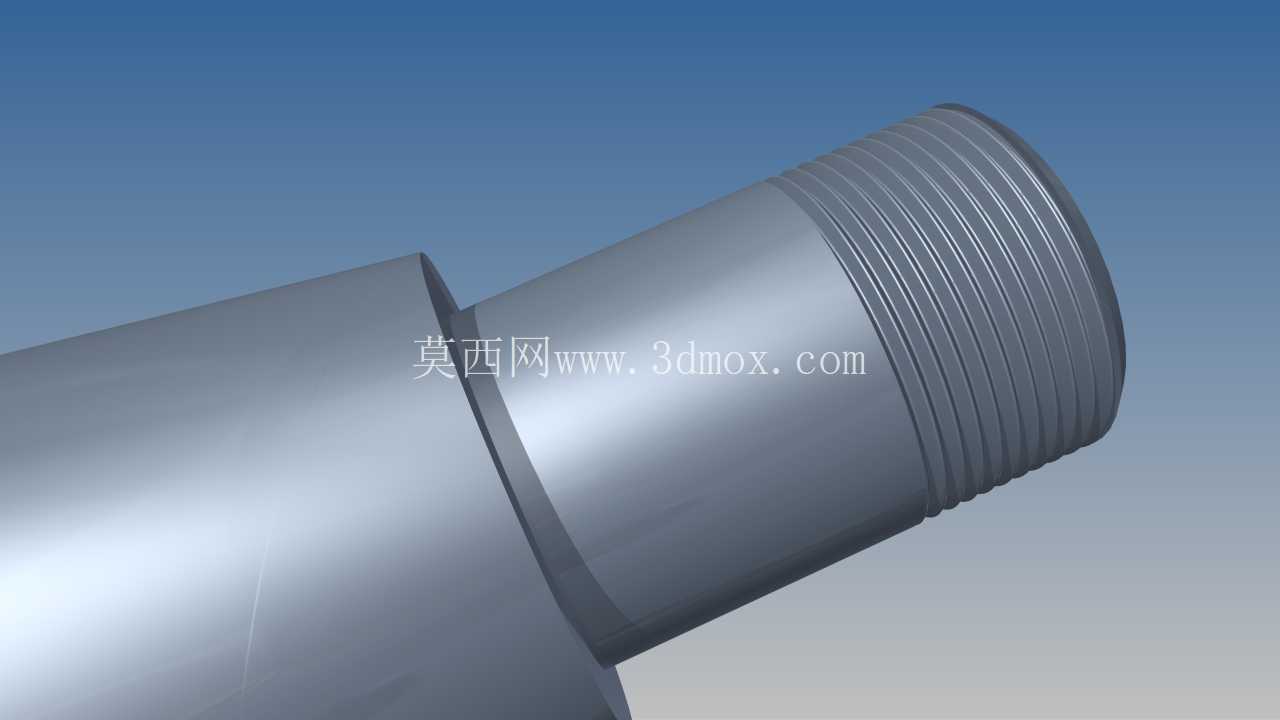

从安装边界来看，该轴件整体长度控制在120mm区间，最大外径为18mm，最小轴颈直径为8mm，安装时预留的径向空间不小于22mm即可满足周边防护套或者密封件的布置需求，轴向安装空间预留125mm即可完成两端固定结构的装配。轴件的两端端面设计有微小的倒角结构，既可以去除压铸成型后的飞边毛刺，也能在装配时起到导向作用，方便轴件快速穿入轴承内孔或者配合件的安装孔，减少装配时的对位难度。

在功能特性层面，该轴件的材质适配压铸锌合金或者铝合金材质，成型后表面经过抛光处理，粗糙度可达到Ra1.6以下，既能满足外观件的视觉要求，也能降低运转时的风阻与摩擦阻力。轴件的同轴度公差控制在0.02mm以内，高速运转时可有效降低径向跳动量，减少运转噪音与振动，提升整套传动机构的使用寿命。不同于传统的切削加工轴件，这款压铸成型轴件可实现批量快速生产，材料利用率更高，生产成本更可控，适合大批量配套的小型设备生产场景。在结构强度校核层面，中段的环形凸台位置做了圆角过渡处理，避免应力集中导致的轴件断裂问题，可承受的额定扭矩达到0.8N·m，满足小型传动机构的动力传递需求，不会出现正常负载下的扭转变形或者断裂问题。实际装配时，轴件的凹槽位置可根据配套设备的需求，加装阻尼橡胶圈或者定位卡簧，进一步拓展使用场景，比如作为翻盖结构的阻尼转轴、小型滑动机构的导向轴等，都能通过简单的配件加装实现功能适配，无需重新调整主体结构尺寸。
