三工位直插式PCB安装保险丝座结构

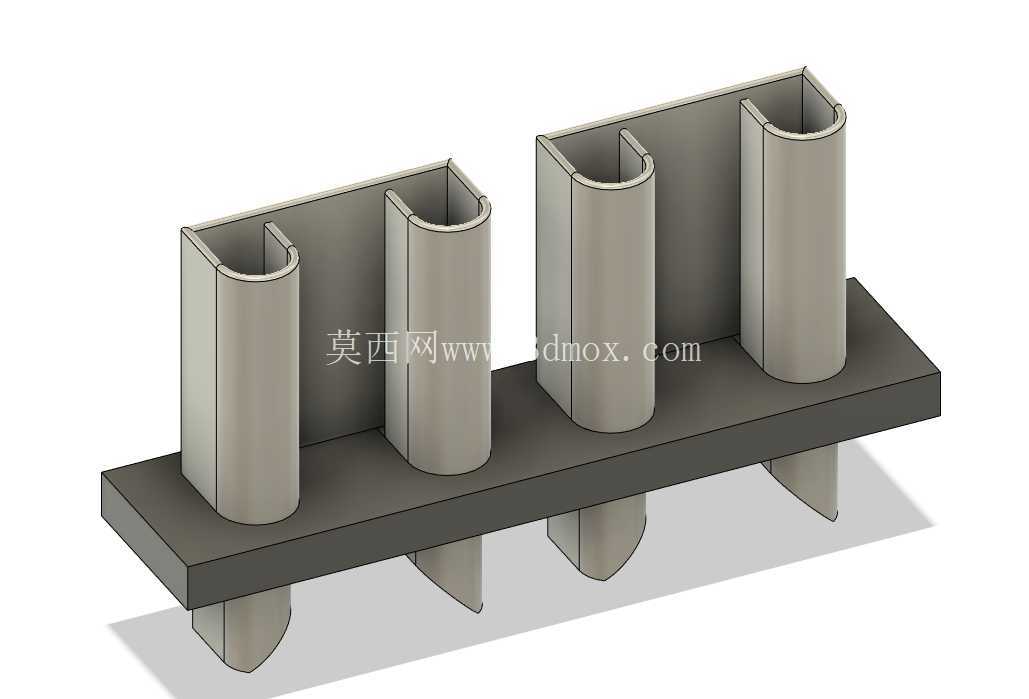

　　这款三工位直插式保险丝座，主要面向PCB板载电路的过流保护场景设计，常见于工业控制板卡、消费类电源板、小型工控设备的供电回路中，用来承载标准尺寸的管状保险丝，在回路电流超过额定阈值时，通过保险丝的熔断切断供电通路，避免后端敏感器件因过流烧毁。从结构设计来看，三个独立的保险丝安装腔采用等间距平行排布，每个腔体为半开放的U型围边结构，既可以给管状保险丝提供径向的限位约束，防止设备运输、运行过程中受振动出现保险丝移位、接触不良的问题，又预留了足够的侧向操作空间，方便后期维护时直接用镊子插拔更换保险丝，不需要额外拆解周边结构。底座部分采用一体化的平直安装基面，底部伸出的三个插针与三个腔体位置一一对应，插针采用扁平尖头设计，在PCB波峰焊或者手工焊接时，可以快速对准板上的安装孔位，尖头结构能减少插装时的阻力，避免插针弯折变形，插针的长度经过匹配常规1.6mm板厚的PCB设计，穿过板面后预留的焊脚长度刚好满足焊锡浸润的要求，不会出现焊脚过长导致的相邻线路短路，也不会因为焊脚过短造成焊接强度不足。

　　相邻两个保险丝腔体之间设置了凸起的隔离筋，这个结构一方面可以增加整个塑件的结构强度，减少注塑成型后的翘曲变形，保证安装基面的平面度，让座体能完全贴合PCB板面，避免焊接后出现浮高问题；另一方面可以在相邻回路之间形成物理隔离，防止高压回路之间出现飞弧、爬电的风险，提升高压应用场景下的绝缘可靠性。腔体顶部的开口做了小尺寸的内收翻边，翻边的内径略小于管状保险丝的外径，在保险丝装入腔体后，翻边可以提供适度的卡紧力，即使设备出现较大幅度的倾斜、振动，保险丝也不会从腔体中脱出，同时翻边做了圆角过渡处理，不会在插拔保险丝时刮伤保险丝的金属端帽，避免接触电阻增大的问题。

　　在安装边界上，三个腔体的中心间距匹配常规管状保险丝的安装尺寸要求，整体底座的宽度、长度尺寸经过紧凑化设计，在满足三个保险丝安装空间的前提下，尽可能缩小占用PCB的板面面积，适配高密度布板的设计需求；底座的高度控制在合理范围内，不会因为器件过高影响设备内部的层间间距，也不会和周边的 taller 器件出现装配干涉。从实际使用的角度，这种直插式的保险丝座不需要额外的固定件，直接通过插针焊接在PCB上即可完成固定，装配工序简单，适合大批量的流水线生产作业；每个腔体独立对应一路供电回路，可以同时给三路独立的电路提供过流保护，减少板上分立器件的数量，降低BOM成本和贴片、插装的工序复杂度。

　　设计过程中，塑件的壁厚做了均匀化处理，避免壁厚差异过大导致注塑时出现缩痕、气泡等缺陷，保证塑件的绝缘性能和结构强度；插针和塑件的结合部位采用了滚花加卡位的结构，增强插针和塑件之间的结合力，避免在插拔保险丝或者焊接过程中，插针出现松动、转动甚至脱出的问题。在接触性能上，腔体内部和保险丝端帽接触的部位采用了导电性能良好的金属接触片，接触片有适度的弹性，在保险丝装入后可以和端帽保持稳定的接触压力，降低接触电阻，避免大电流通过时接触部位出现异常发热的问题，保证长期工作的可靠性。
