贴片式2.4G频段内置通讯天线结构

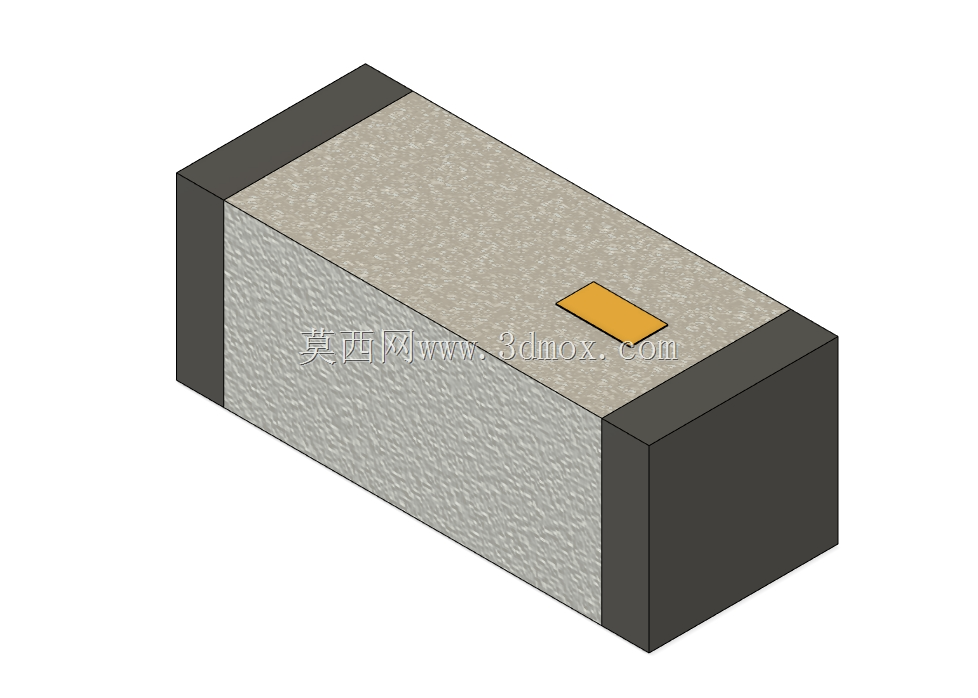

　　这款贴片式通讯天线的三维结构，主要面向短距离无线通讯类电子产品的内置集成场景，常见于智能家居终端、可穿戴设备、工业无线传感节点、消费类数码产品的射频链路中，作为2.4G频段信号收发的核心无源部件，承担射频前端信号与空间电磁波的转换作用，直接影响设备无线连接的稳定性、信号覆盖范围与抗干扰能力。

　　从结构设计逻辑来看，整体采用长方体贴片式封装，主体介质基材采用低损耗射频复合材质，表面做磨砂纹理处理，既可以在SMT回流焊过程中减少焊锡爬附导致的电极短路风险，也能提升基材与表层金属辐射体的结合强度，避免长期温湿度循环下出现金属层脱落的问题。辐射单元采用矩形镀金贴片设计，放置在基材顶面的居中偏置位置，这种布局是经过射频仿真迭代确定的，能够在有限的封装尺寸下尽可能拓展辐射带宽，覆盖2.4G通用ISM频段的全信道范围，同时减少相邻电路走线对天线辐射方向图的畸变影响。两端的端电极采用厚膜金属化工艺，端面做黑化阻焊处理，仅保留焊接区域的可焊镀层，既可以在贴片焊接时保证焊锡的浸润性，形成可靠的焊点连接，也能避免端电极之间的焊锡桥接，适配高速SMT产线的批量焊接要求。

　　在安装边界层面，这款天线采用标准表面贴装封装形式，整体外形规整无外伸引脚，占用PCB板的布局空间极小，适合高密度布板的紧凑型电子产品使用。设计时需要注意，天线安装位置周边3mm范围内应避免铺铜、布置金属结构件或高频信号线，防止金属屏蔽效应导致天线谐振频率偏移、辐射效率下降；焊接时需严格控制回流焊的温度曲线，峰值温度不超过基材耐受阈值，避免介质基材受热变形导致辐射单元位置偏移，影响天线的射频参数。与传统外置胶棒天线相比，这种内置贴片天线无需在设备外壳预留天线安装孔与同轴引线走线空间，能够大幅简化产品的结构设计流程，降低整机组装的工序复杂度，同时避免外置天线受外力碰撞损坏的风险，提升设备整体的结构可靠性。

　　从实际选型适配角度，建模时完整还原了天线的外部轮廓、电极位置与表层纹理细节，结构工程师在进行PCB布局、整机结构堆叠时，可以直接调用该模型进行干涉检查，提前预判天线与周边结构件、元器件的空间冲突，同时可以根据模型的安装位置，提前评估设备外壳材质对天线信号的衰减影响，比如塑料外壳对2.4G信号衰减极小可直接适配，若外壳带有金属喷涂或金属装饰件，则需要对应调整天线的摆放位置，预留信号辐射窗口。射频工程师也可以结合该结构模型的尺寸参数，进行匹配电路的初步仿真，缩短产品射频调试的周期，减少打样迭代次数。

　　不同于直插式天线或外置天线结构，这款贴片天线的端面焊接设计能够保证与PCB地平面的可靠连接，焊接后的结构强度更高，在受振动、冲击的使用场景下，不会出现引线断裂、天线移位的问题，适合工业级无线传感设备、车载便携电子设备这类对可靠性要求较高的应用场景。建模过程中对边角做了微小的倒角处理，还原实际量产元件的注塑边角特征，避免模型棱角过于锐利导致结构装配检查时出现误判，同时表层的磨砂纹理也按照实际元件的表面粗糙度做了视觉还原，方便结构工程师在做产品渲染、装配验证时获得更贴近真实物料的视觉效果。
