2mm内孔公头子弹头香蕉插头结构

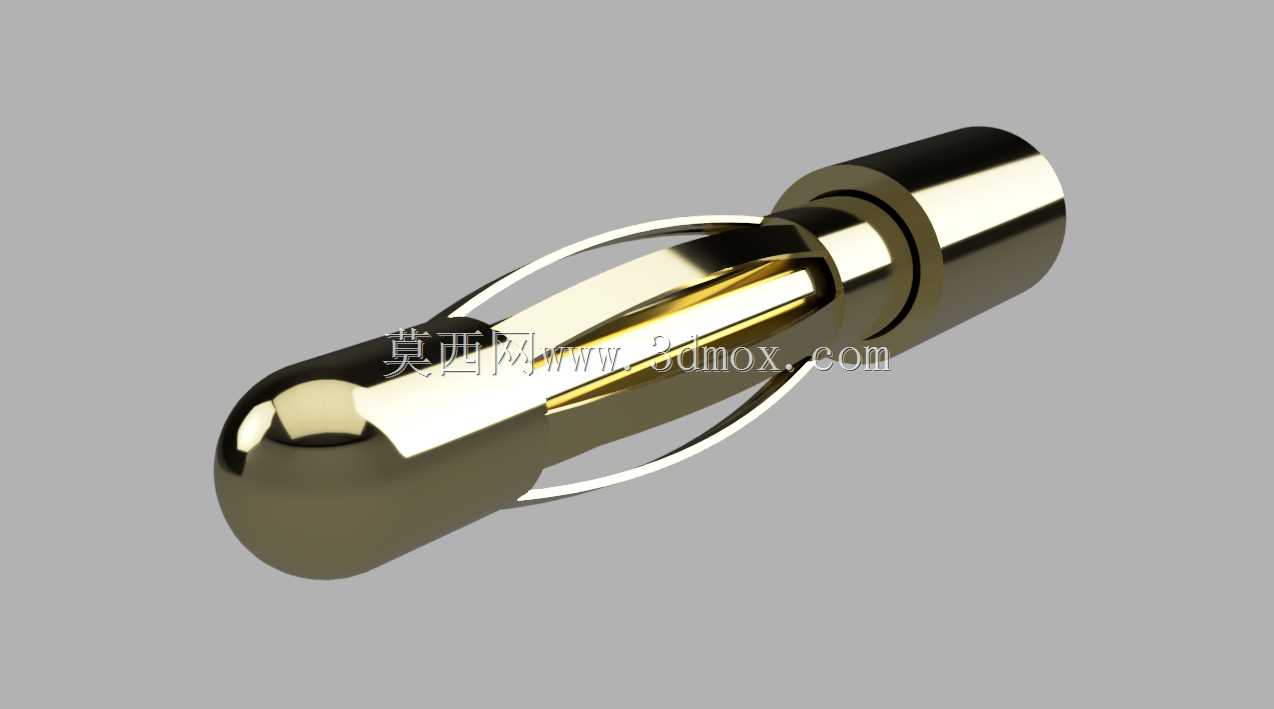

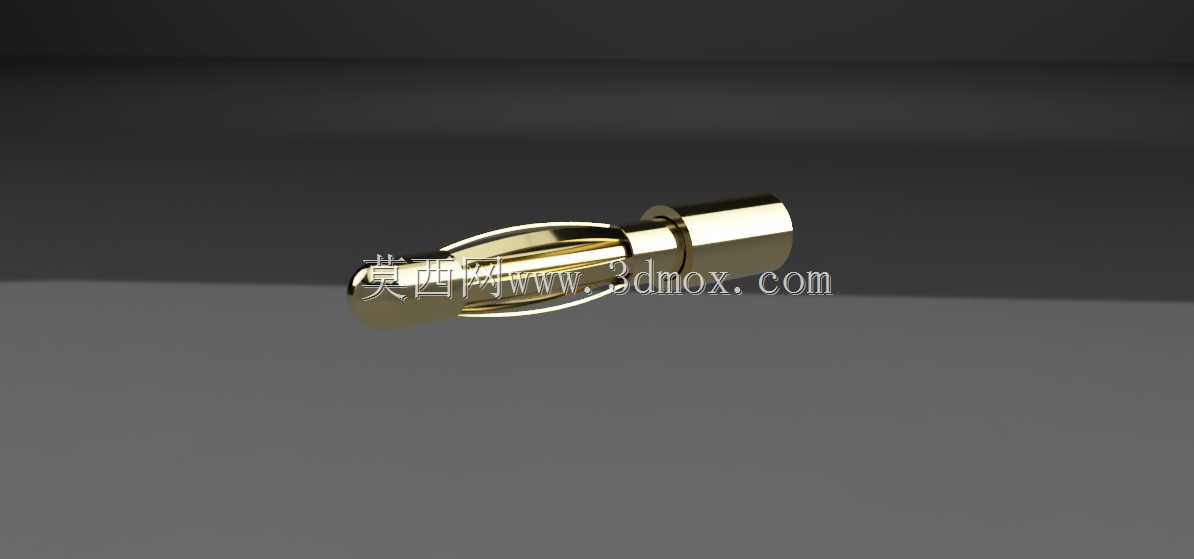

　　这类2mm规格的子弹头公头香蕉连接器，是低压小电流测试、电子设备内部接线、实验台架布线场景里非常常用的接插部件，日常做电路调试、小型电源模块输出接线、教学实验台线路搭接时，都会用到这类快插式连接件，相比螺丝压接的端子，它的接拆效率更高，反复插拔后的接触稳定性也能满足常规小功率信号、电源传输的需求。从结构设计来看，这款公头采用了经典的子弹头外形轮廓，头部做了圆弧过渡处理，没有尖锐的棱角，在对接母座的时候可以自动导正插入角度，不需要刻意对准孔位就能顺利滑入，能有效减少插偏导致的插针弯折、接触片变形问题。

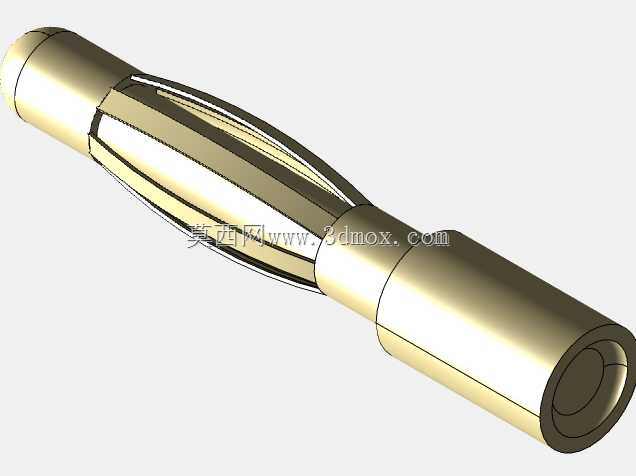

　　接触部分采用了弹性开槽的鼓形结构，插入母座后弹性片会向外产生持续的预紧力，保证和母座内壁的接触面积足够，不会因为轻微的振动出现接触不良、打火的问题，同时开槽的设计也能适配母座内径的微小公差，不会出现过紧插不进、过松易脱落的情况。尾部的衔接段做了阶梯轴的结构，一方面是用来和绝缘护套做过盈配合，固定内部的金属接触件，避免插拔的时候金属件跟转或者被拔出，另一方面阶梯的台阶可以作为绝缘护套的安装定位面，保证护套安装到位后，金属带电部分不会外露，满足基本的绝缘防护要求。尺寸边界上，这款公头的适配内孔直径为2mm，整体金属部分的长度控制在常规接插件的通用尺寸范围内，头部最大外径略大于2mm，依靠弹性变形来和母座形成紧密配合，尾部的接线端可以适配常规的线径，既可以做焊线式连接，也可以根据需求做成压接式结构，适配不同的加工工艺需求。在实际选型使用的时候，需要注意这类插头的额定电流匹配，因为接触面积的限制，它更适合小电流的信号传输或者低压小功率供电场景，不能用在大电流的动力回路里，避免接触电阻过大导致发热。

　　建模的时候，弹性接触片的弧度是整个结构的重点，既要保证插入时的顺滑度，也要保证足够的接触压力，弧度太大容易导致插拔力过大，使用手感差，弧度太小则接触压力不足，容易出现接触电阻超标的问题；头部的圆弧导角需要和母座的入口倒角做匹配，保证对接时的导向角度足够，一般导角的半径不能过小，否则容易刮伤母座的内壁镀层。表面处理一般采用镀金或者镀镍的工艺，一方面是提升金属件的抗氧化能力，避免长期使用后接触表面氧化导致电阻升高，另一方面也能降低接触表面的摩擦系数，提升插拔的手感，减少多次插拔后的镀层磨损。这类接插件在安装的时候，尾部和导线的连接部位需要做绝缘处理，一般会套上对应的绝缘塑料或者橡胶护套，护套的外形会做防滑的纹理设计，方便插拔的时候施力，同时护套的长度需要足够覆盖尾部的接线部位，避免相邻的插头之间出现短路的风险。在做整机布线设计的时候，这类插头的排布间距需要预留足够的手指操作空间，不能排布过于密集，否则插拔的时候没有足够的施力空间，会导致操作困难，甚至在插拔的时候碰到相邻的带电端子引发短路。

　　从结构可靠性来看，这种弹性鼓形的接触结构，经过数百次的反复插拔后，弹性片的变形量仍然在弹性屈服范围内，不会出现塑性变形导致接触失效，相比直插式的光轴插针，它的接触可靠性更高，抗振动性能也更好，在一些有轻微振动的设备里也能保持稳定的连接。建模过程中需要注意各个阶梯轴的同轴度要求，整个金属件的同轴度如果超差，会导致插入母座的时候出现卡滞，甚至无法插入的问题，弹性槽的宽度和深度也需要严格控制，槽宽过大会导致接触片的刚性不足，容易出现变形，槽宽过小则弹性不足，插拔力过大。
