30cc规格气压驱动3D打印机活塞结构

在桌面级粘土3D打印的气动送料系统里，活塞是直接决定出料稳定性与气密性的核心执行零件，这款适配30cc规格注射器的活塞，正是针对气压式粘土挤出场景做的定向结构优化，和常规流体送料活塞的设计逻辑有明显区别。

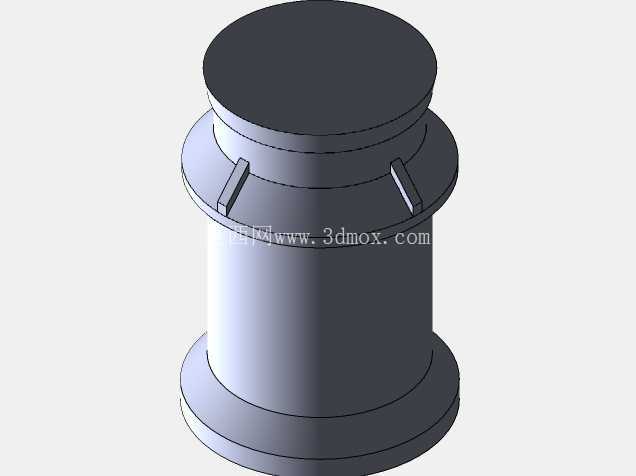

先从实际安装边界说起，这款活塞的外径完全匹配标准30cc注射器的筒体内径，设计时预留了0.15mm的橡胶件包覆余量——因为实际使用时活塞顶部需要套装注射器柱塞原配的橡胶头，过盈量控制在0.2-0.3mm区间，既保证活塞在筒体内往复运动时不会出现卡滞，又能彻底隔绝气压腔与料腔，避免加压时气体从活塞边缘窜入料腔导致出料断续、滴料的问题。活塞整体采用阶梯轴式结构，底部是大直径导向段，长度占活塞总长度的60%，和注射器筒壁的长距离配合能保证活塞往复运动时始终和筒体保持同轴，不会因为侧向受力出现偏磨，哪怕是连续数小时的打印作业，导向段的支撑作用也能让活塞运动轨迹始终保持直线，不会出现挤料压力波动。

活塞中部的凸缘结构是整个设计的核心受力部位，凸缘上对称布置的两个凸台，是用来和外部气动推杆做周向定位的——气压驱动的挤出机构在快速回抽时会产生瞬时拉力，如果没有周向定位，活塞可能会和推杆发生相对转动，长期使用会导致橡胶头偏磨，密封性能快速衰减。这两个凸台的尺寸做了圆角过渡处理，避免应力集中，因为粘土打印时的挤出压力通常在0.2-0.4MPa，回抽时的瞬时拉力能达到50N以上，直角结构的凸台在反复受力下容易出现根部断裂，R1.5的圆角能把应力分散到整个凸缘截面，大幅提升零件的疲劳寿命。

活塞顶部的小直径轴段是专门用来固定橡胶头的，轴段上做了一圈浅凹槽，橡胶头套装后会在气压作用下嵌入凹槽，不会因为活塞往复运动出现橡胶头脱落、移位的问题。和常规金属活塞直接做密封面的设计不同，这款活塞完全依托现成的注射器橡胶头实现密封，一方面降低了活塞本身的加工精度要求，普通机加工或者3D打印就能达到使用要求，另一方面橡胶头属于通用耗材，磨损后可以直接替换，不需要更换整个活塞，后期维护成本极低。

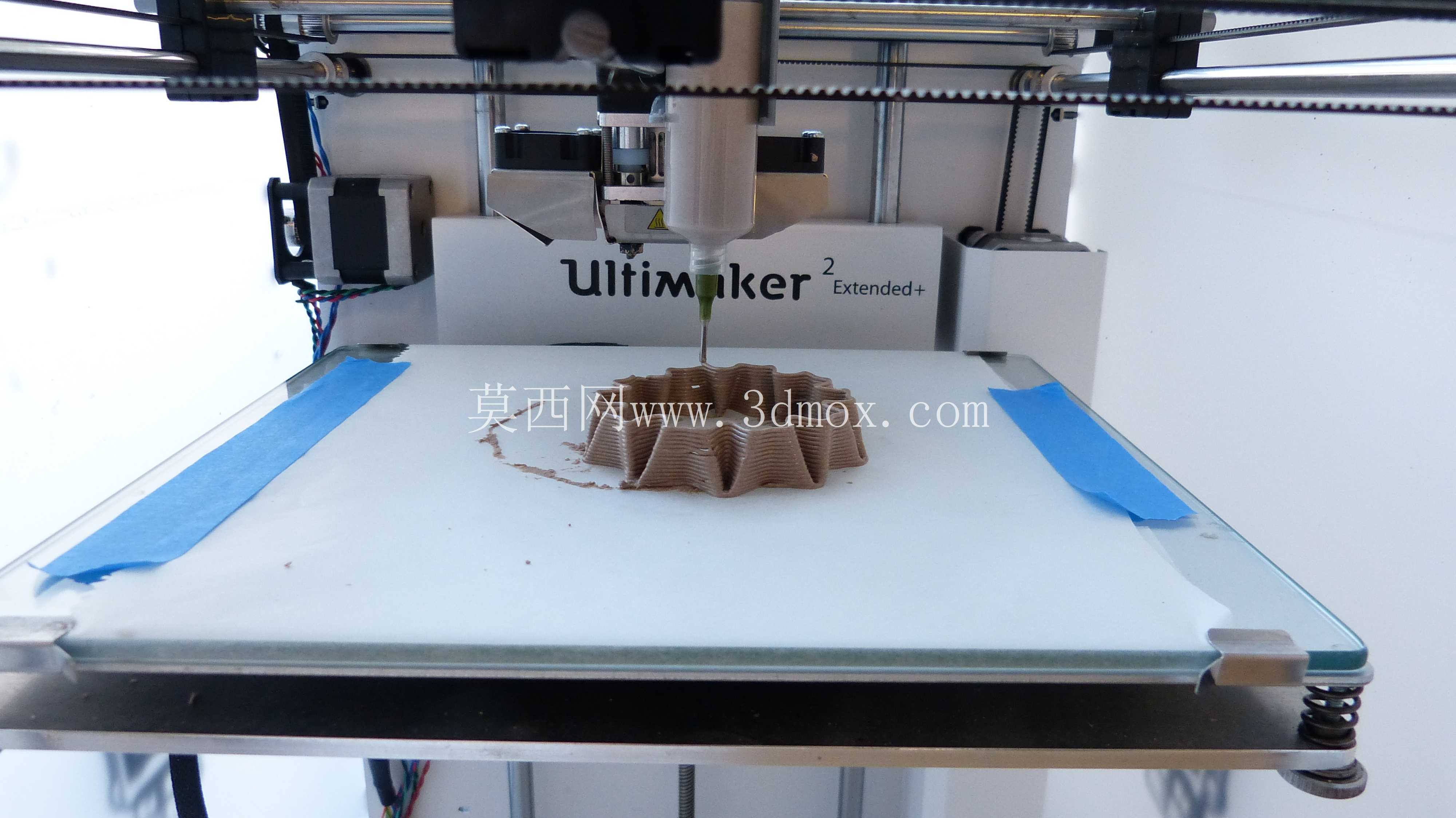

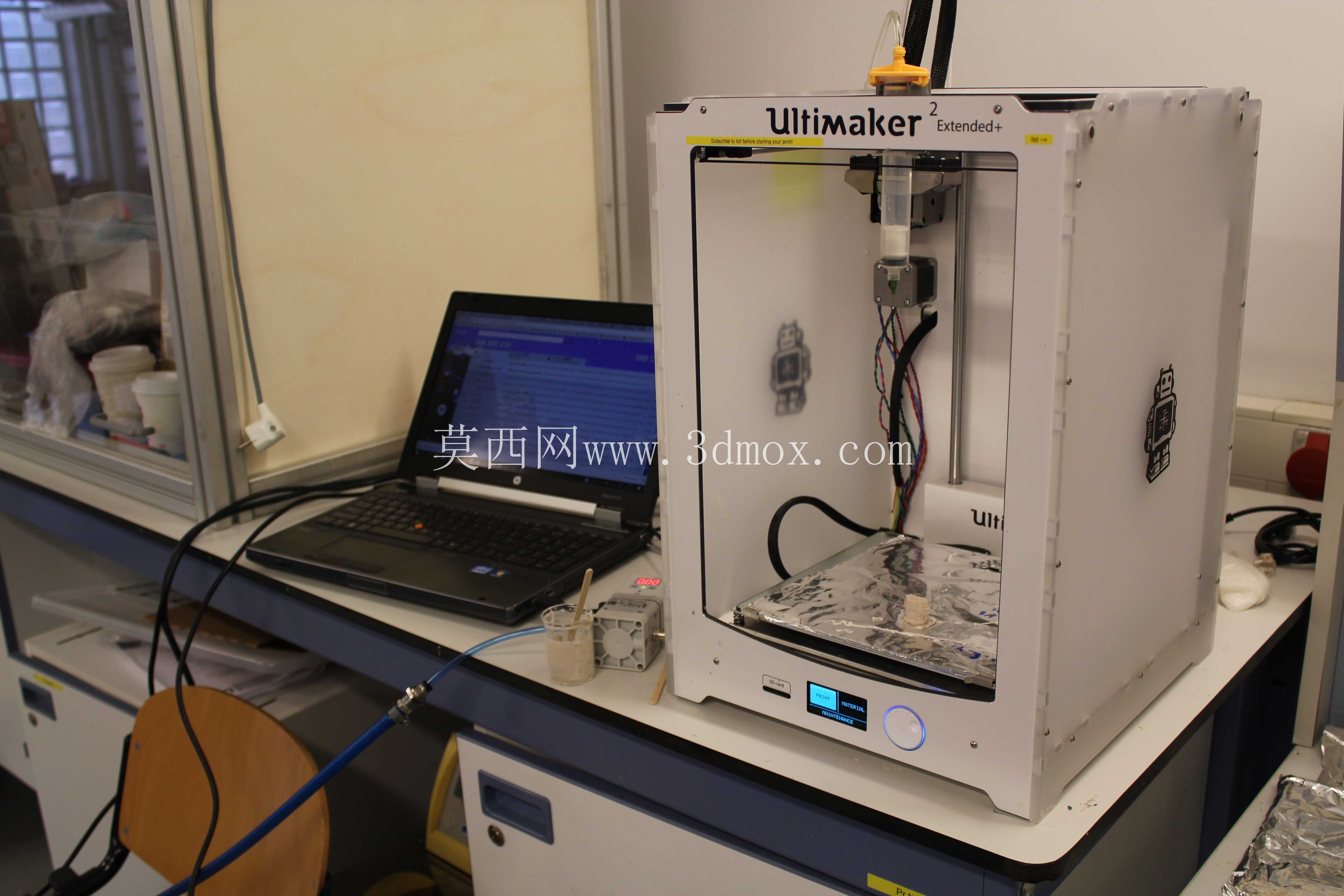

从应用场景来看，这类活塞主要用在气压式粘土、陶泥3D打印机的送料系统里，区别于螺杆挤出的送料方式，气压送料的结构更简单，料筒更换更方便，适合小批量、多材料切换的陶艺创作、陶瓷原型打样场景。设计时特意控制了活塞的总重量，整体采用轻质材料加工或者打印，运动惯量小，气压控制的响应速度更快，在打印薄壁陶瓷件时，能实现更精准的出料启停控制，减少拉丝、堆料的问题。另外活塞的下端面做了平面度控制，和气动推杆的接触面平面度公差控制在0.05mm以内，保证推力均匀作用在活塞中心，不会出现偏载导致的运动阻力增大。

在实际装配调试时，只需要把橡胶头套在活塞顶部的定位轴上，确认橡胶头完全卡入凹槽后，将活塞整体推入30cc注射器筒体，再把推杆和活塞中部的凸缘凸台卡合，就能完成安装。调试时需要先做0.5MPa的保压测试，确认没有漏气后再装入料材，因为如果密封失效，加压时气体窜入料腔会导致粘土内部出现气泡，打印出来的零件会有孔隙、强度不足的问题。另外活塞的导向段表面做了光滑处理，没有尖锐棱角，不会刮伤注射器的内壁，能延长注射器料筒的重复使用寿命，毕竟标准30cc注射器本身也是低成本耗材，减少内壁刮伤就能降低整体的使用成本。

很多初次做气动粘土3D打印机改装的爱好者，往往会忽略活塞的导向长度和定位结构，直接用简单的圆柱块加橡胶头做活塞，使用时经常出现活塞偏斜、漏气、回抽失效的问题，这款活塞的结构就是针对这些常见痛点做的优化，长导向段保证同轴度，对称凸台保证周向固定，顶部凹槽保证橡胶头连接可靠，所有结构都围绕气压送料的实际工况设计，没有多余的装饰性结构，完全是功能导向的机械零件。
