丰田A70MK3车型加油口颈部结构

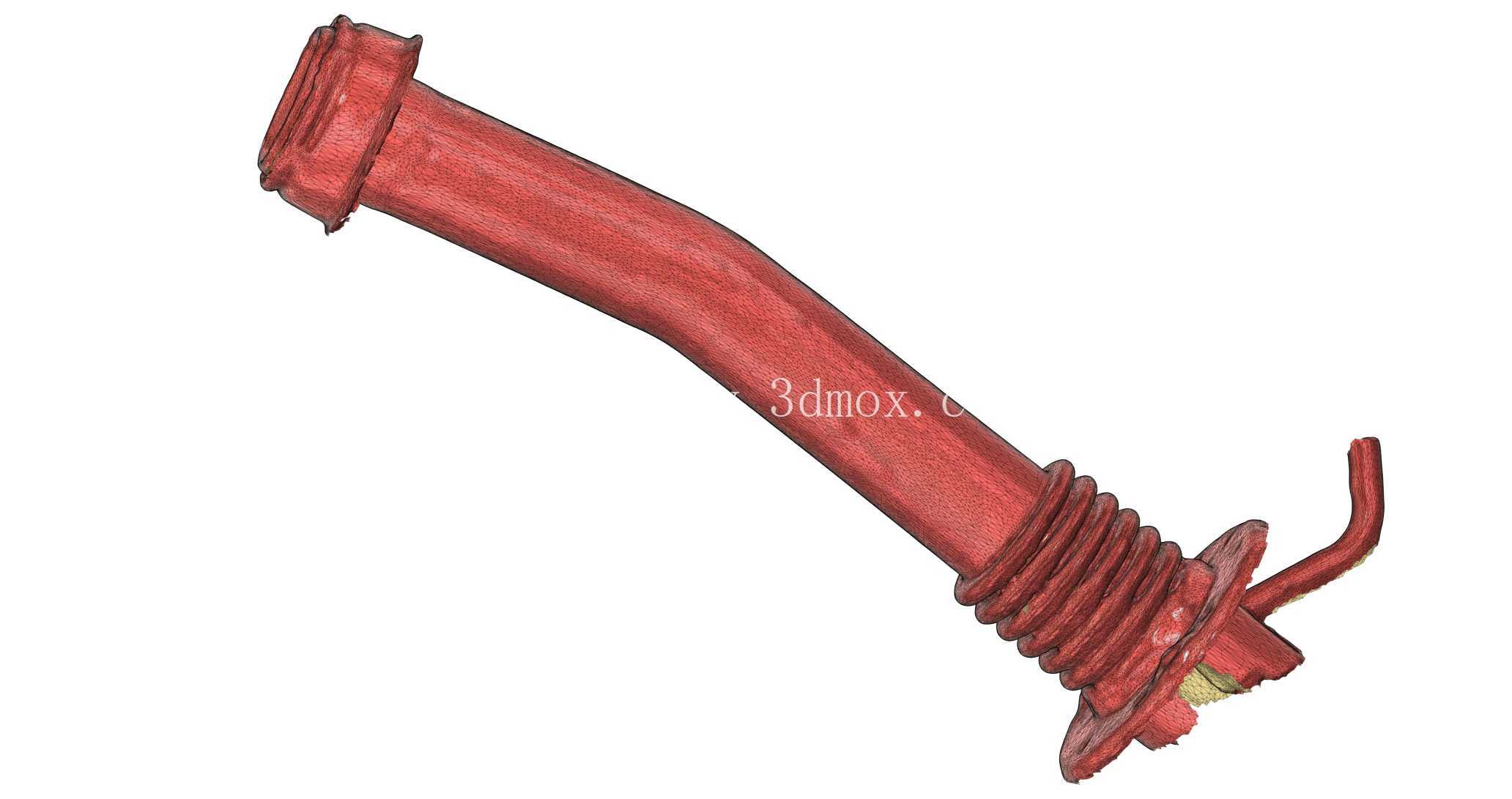

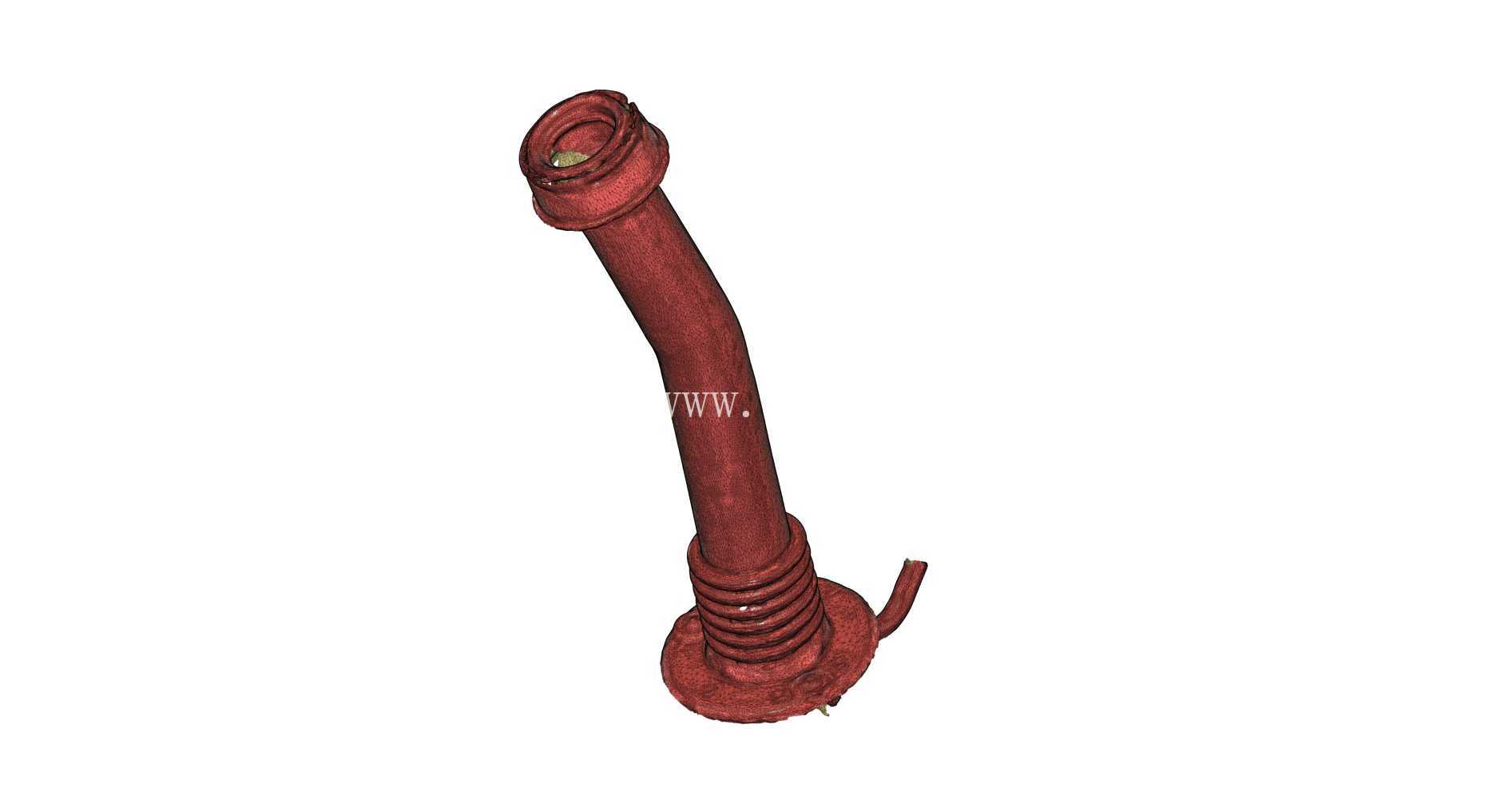

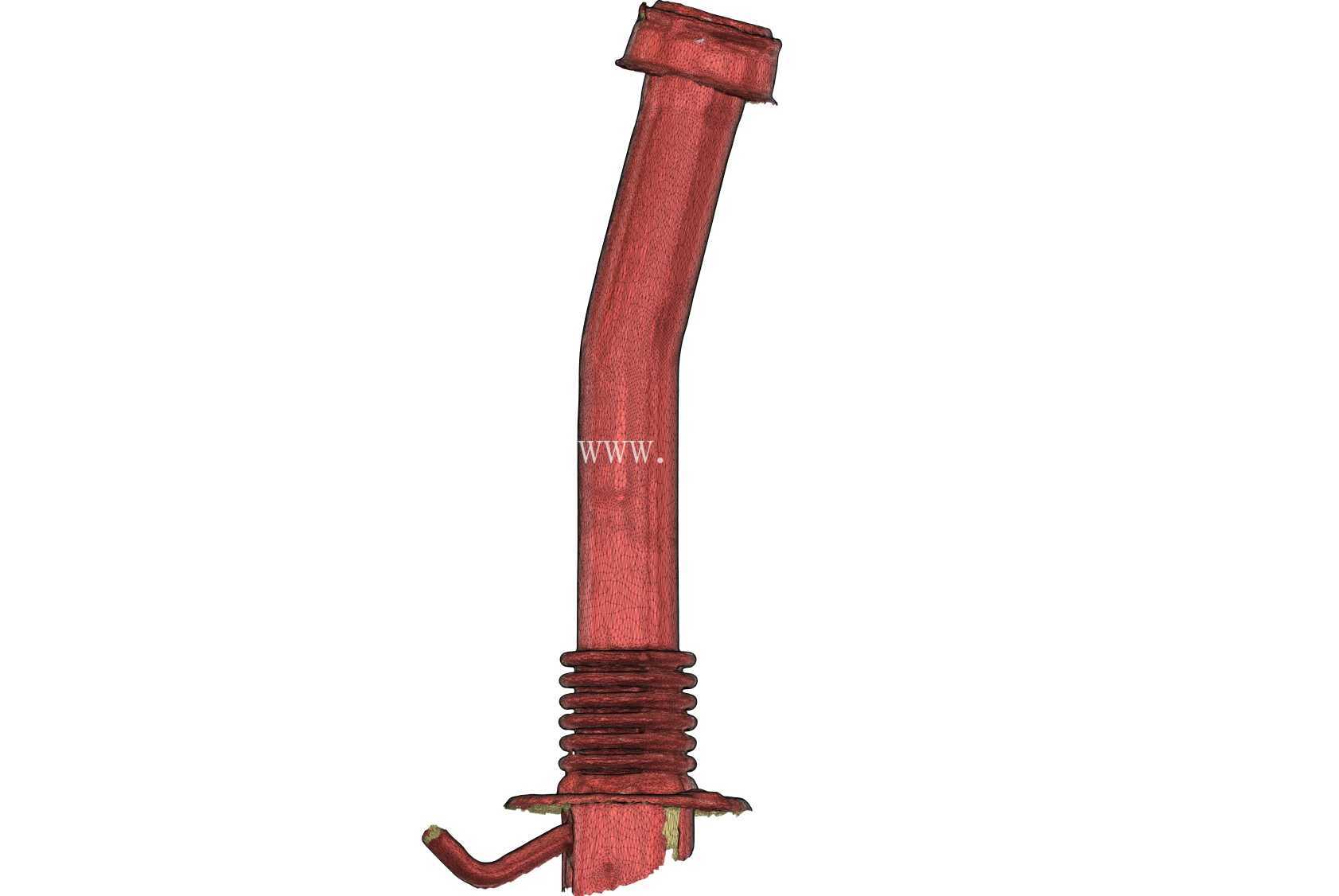

　　在乘用车燃油供给系统的布局中，加油口颈部是衔接车身外侧加油口盖与燃油箱注入口的核心过渡部件，日常加油作业时，加注枪喷出的燃油会顺着该部件的内腔直接流入油箱，同时该部件还要承担密封油气、阻隔燃油飞溅、适配车身安装曲面的多重作用，其结构合理性直接影响加油顺畅度、整车燃油系统的蒸发排放控制水平以及后期维修拆装的便捷性。这款适配丰田A70 MK3车型的加油口颈部，整体采用弯管形态设计，管身的弯折角度完全匹配该车型翼子板内侧到油箱注油口的空间走向，避开了翼子板内板加强筋、轮拱隔音层以及后侧围线束的布置区域，安装时不会和周边车身构件产生运动干涉。

　　管身上段设计有一圈加厚的法兰安装边，边缘预留了对应的螺栓过孔，安装时可以通过固定螺栓直接锁紧在车身翼子板内侧的安装支座上，法兰面和车身贴合的位置可以配套密封胶圈，避免行车过程中泥水、灰尘从安装缝隙渗入车内，同时也能阻隔燃油蒸汽向外泄漏。管身中段设计有一段波纹伸缩结构，这个结构并非冗余设计：一方面车辆在行驶过程中，车身会随着路面颠簸产生微小的扭转变形，燃油箱也会因为燃油加注量变化、自身固定衬套的缓冲产生小幅位移，波纹段可以通过自身的形变吸收这类相对位移，避免硬连接状态下管身长期受交变应力出现开裂；另一方面在整车装配环节，波纹段的伸缩余量可以抵消车身焊接、零部件制造带来的尺寸公差，降低装配时的对位难度，提升生产线的装配效率。

　　管身下端为直插式接口，接口外壁设计有环形的密封卡槽，安装时可以和油箱注油口的橡胶密封软管紧密配合，通过卡箍锁紧后能够承受燃油的长期浸泡，不会出现渗油、脱落的问题，同时接口的内径尺寸匹配常规乘用车加油枪的外径，加油时燃油可以顺畅流入油箱，不会因为通流截面不足产生呛油、跳枪异常的问题。从实际使用场景来看，该部件位于车身侧围的隐蔽区域，日常不会受到直接的外力冲击，但需要长期耐受燃油、燃油蒸汽的腐蚀，同时还要适应-40℃到80℃的环境温度变化，因此其结构设计上管壁厚度保持均匀，既不会因为壁厚过大增加不必要的重量、占用过多布置空间，也不会因为壁厚不足导致结构强度不足，在长期使用中出现老化开裂。

　　在逆向建模或者正向改型设计时，需要重点校核几个核心边界：首先是管身的整体走向，必须保证加油时燃油的流动阻力处于合理区间，弯折处的圆角不能过小，避免燃油流动时在弯折处产生涡流导致加油流速下降；其次是安装法兰的孔位坐标，必须完全匹配车身安装点的位置，孔位偏差超过1mm就可能导致安装时螺栓无法穿入，或者强行装配后管身产生额外的内应力；再者是波纹段的伸缩量，需要覆盖车身最大扭转工况下油箱和车身之间的相对位移量，避免极限工况下管身被拉脱或者挤压变形；最后是上下接口的同轴度和尺寸公差，要保证和外接的密封件、加油口外盖的配合精度，避免出现配合间隙过大导致的密封失效问题。对于三维建模从业者而言，这类管路类零部件的建模核心不在于复杂的曲面造型，而在于对安装边界、功能结构的精准还原：建模时需要先确定上下安装点的空间坐标，再根据周边零部件的数模扫掠出管身的中心轨迹，之后按照管壁厚度生成基础实体，再依次添加法兰安装边、波纹伸缩段、密封卡槽等功能结构，建模完成后还要做干涉检查，模拟管身在最大伸缩量、最大弯折角度下的状态，确认和周边构件始终保持足够的安全间隙，才能保证数模可以直接用于后续的模具开发或者改装件试制。
