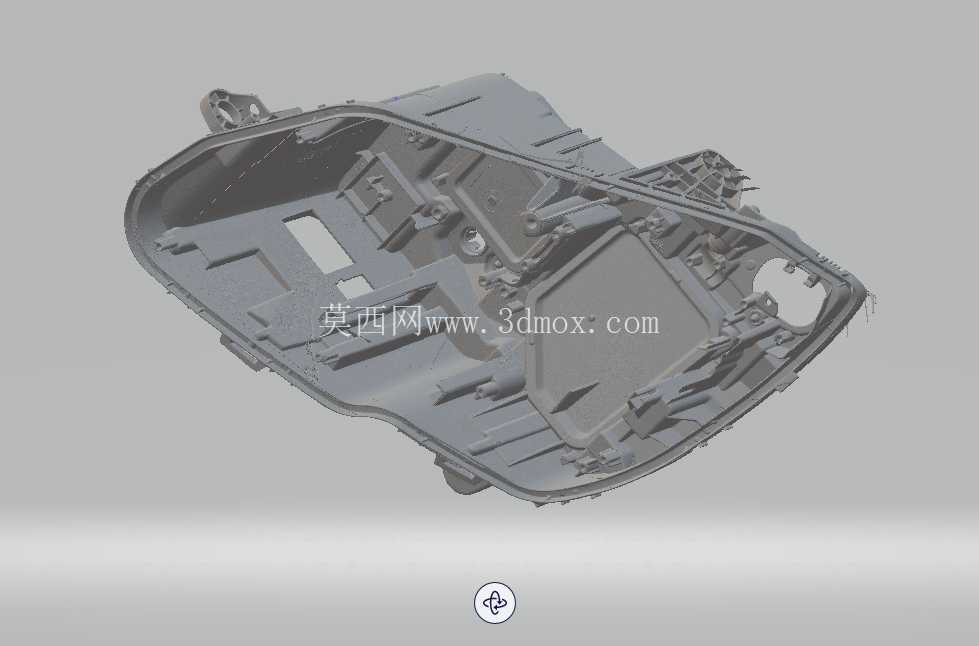

奔驰C级车前大灯光学壳体结构设计

这款车灯壳体属于乘用车主照明系统的核心承载结构件，主要适配豪华品牌中型轿车的前大灯总成，在整车照明系统中承担光学元件定位、结构防护、装配基准三大核心作用。日常行车场景中，该壳体需要在-40℃到85℃的环境温度区间保持结构稳定性，既要承受车辆行驶过程中的持续振动、路面碎石冲击，还要隔绝外界水汽、粉尘侵入灯腔内部，避免光学元件起雾、镀层氧化影响照明效果。

从结构功能设计来看，壳体内部预留了多组安装定位柱与卡扣位，分别对应近光透镜模组、远光反光碗、日间行车灯光导、转向灯组件、驱动电路板的安装需求，每一处定位柱的高度差都经过公差匹配计算，保证光学元件的光轴角度偏差控制在0.5°以内，满足整车灯光照射角度的法规要求。壳体边缘设计有连续的密封胶槽，胶槽深度与宽度按照3mm泡棉密封条的压缩量设定，装配后可实现IP67级的密封防护，配合壳体上预留的透气阀安装位，平衡灯腔内外气压差，避免温差导致的密封失效。

设计过程中优先考虑了压铸工艺的成型可行性，壳体整体采用薄壁变厚度设计，主体壁厚控制在2.2mm到2.8mm之间，局部安装柱位置加厚至4mm，所有转角位置都做了R1.5以上的圆角过渡，避免压铸成型时出现铝液填充不足、冷隔缺陷，同时减少后续机加工的余量。壳体背部设计有纵横交错的加强筋结构，筋条宽度1.2mm，高度不超过壁厚的3倍，既提升了壳体整体的抗扭刚度，避免车辆长期振动导致的壳体变形，又不会造成材料堆积产生压铸缩孔问题。

安装边界方面，壳体外侧设置了3处刚性安装脚，安装脚位置内嵌金属衬套，分别对应车头翼子板内侧、水箱框架上部、前保险杠横梁的安装点位，三个安装点的相对位置公差控制在±0.2mm，保证大灯总成与整车翼子板、前保险杠的装配间隙均匀，面差控制在1mm以内，满足整车外观匹配的精度要求。安装脚处设计有溃缩吸能结构，车辆发生低速碰撞时，安装脚可按照预设的断裂位置优先溃缩，避免冲击力传递到灯腔内部损坏昂贵的光学组件，降低碰撞后的维修成本。

从实际装车适配角度，该壳体的内部空间预留了足够的线束走线路径，线槽位置设计有线束卡扣固定位，避免车辆行驶过程中线束晃动磨损绝缘层，同时驱动板安装位置预留了散热接触平面，可通过导热胶将驱动板工作产生的热量传导到壳体上，借助壳体背部的散热筋结构将热量散发到外界，保证LED光源驱动电路长期工作在合理温度区间，延长大灯整体使用寿命。壳体表面采用哑光磨砂处理，避免灯腔内部的杂散光反射影响照明光型，所有与光学元件配合的安装面都设计了定位防错结构，装配时无法反向安装，减少总装环节的错装风险。
