丰田A70MK3无副车架Supra发动机舱结构

项目分类:汽车 发布时间:2026-07-14 ID:1201062
  • 丰田A70MK3无副车架Supra发动机舱结构
  • 丰田A70MK3无副车架Supra发动机舱结构
  • 丰田A70MK3无副车架Supra发动机舱结构
  • 丰田A70MK3无副车架Supra发动机舱结构
  • 丰田A70MK3无副车架Supra发动机舱结构

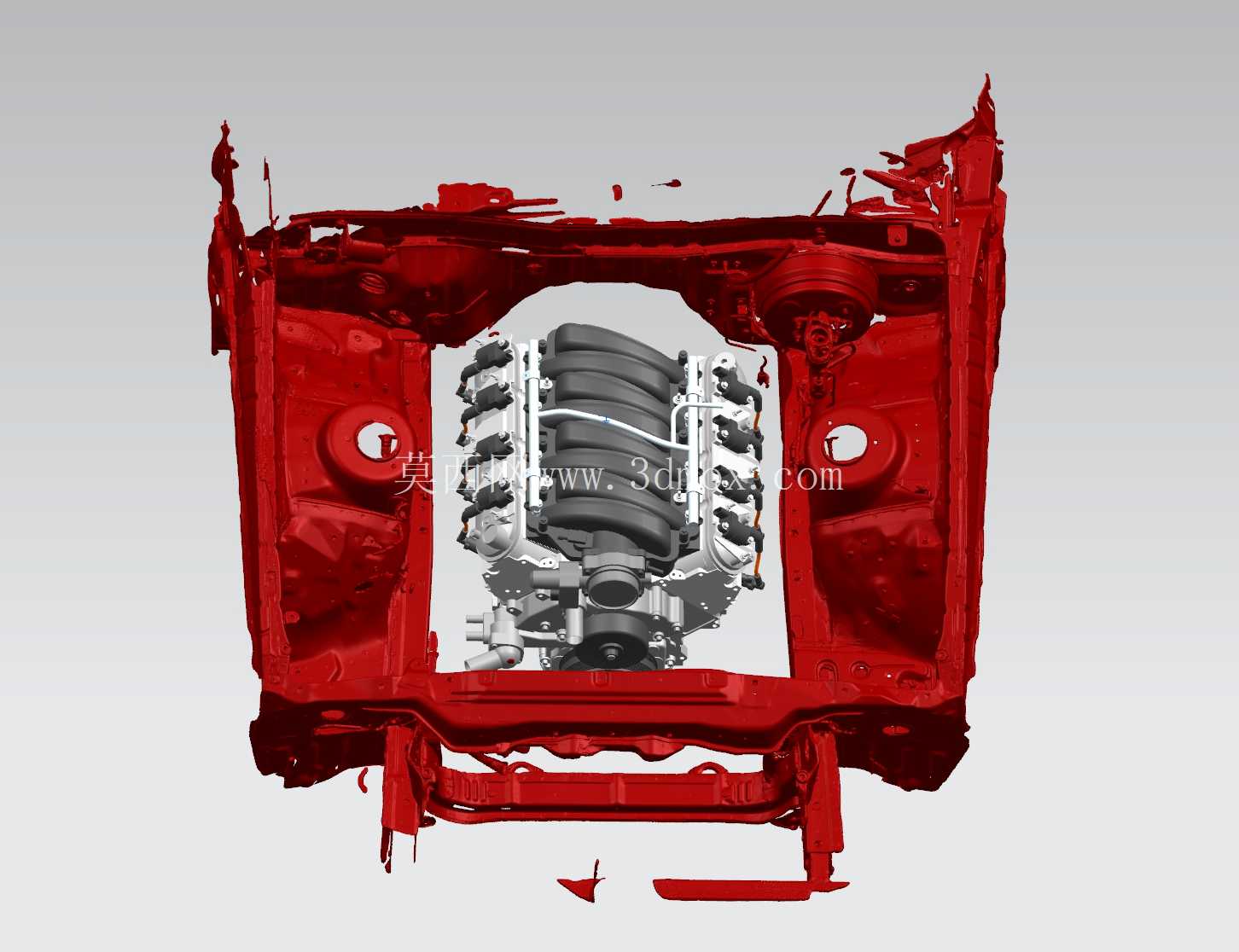

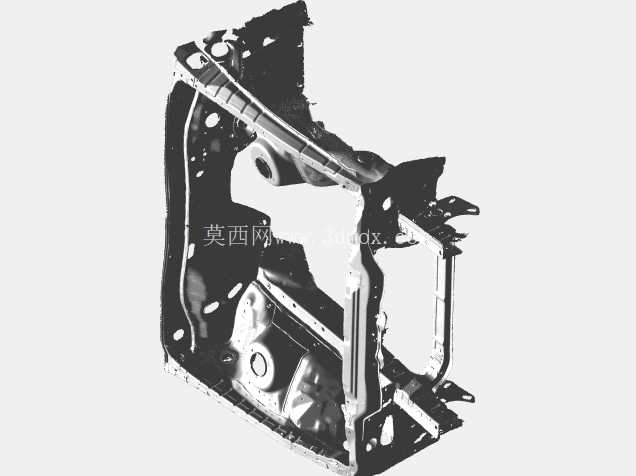

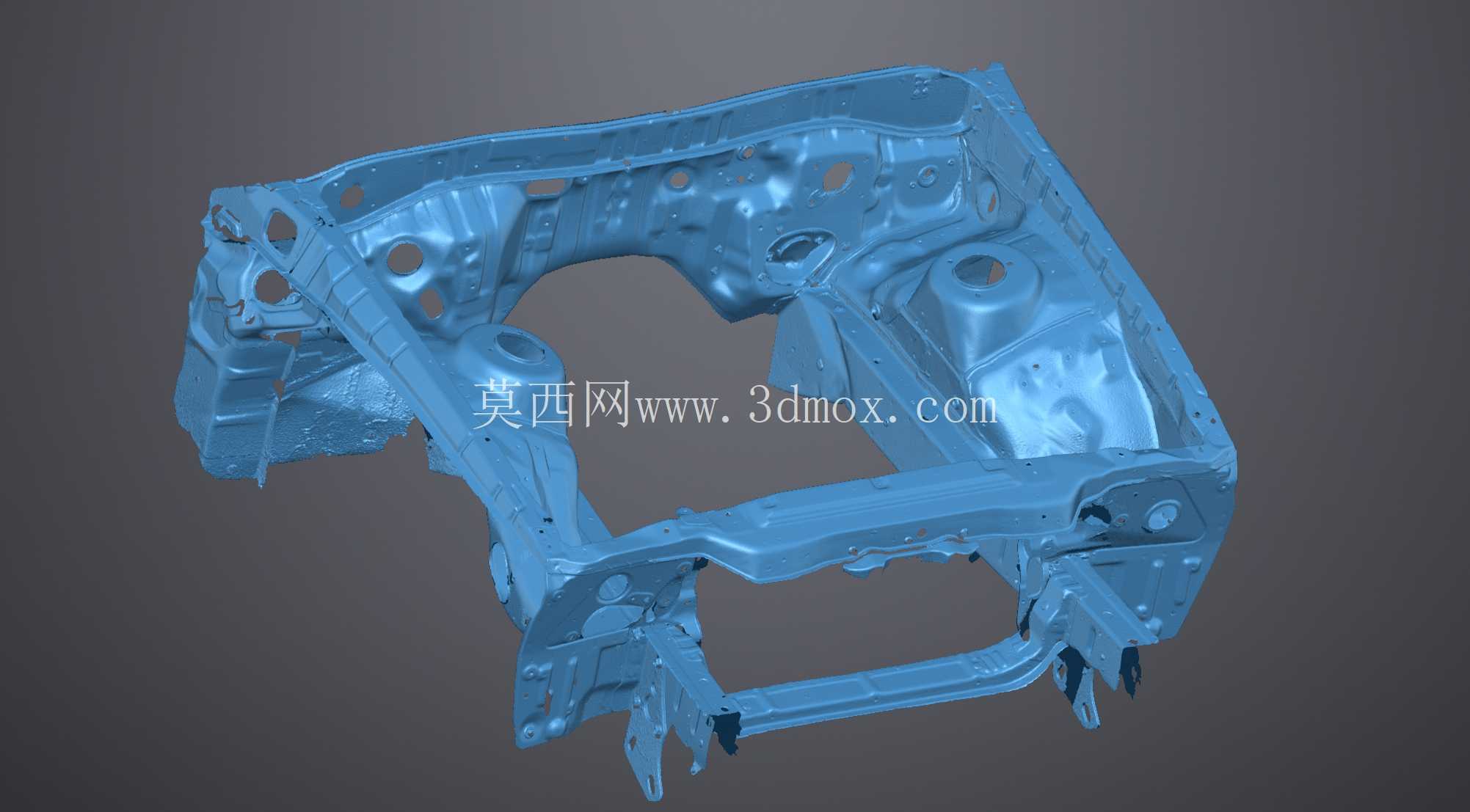

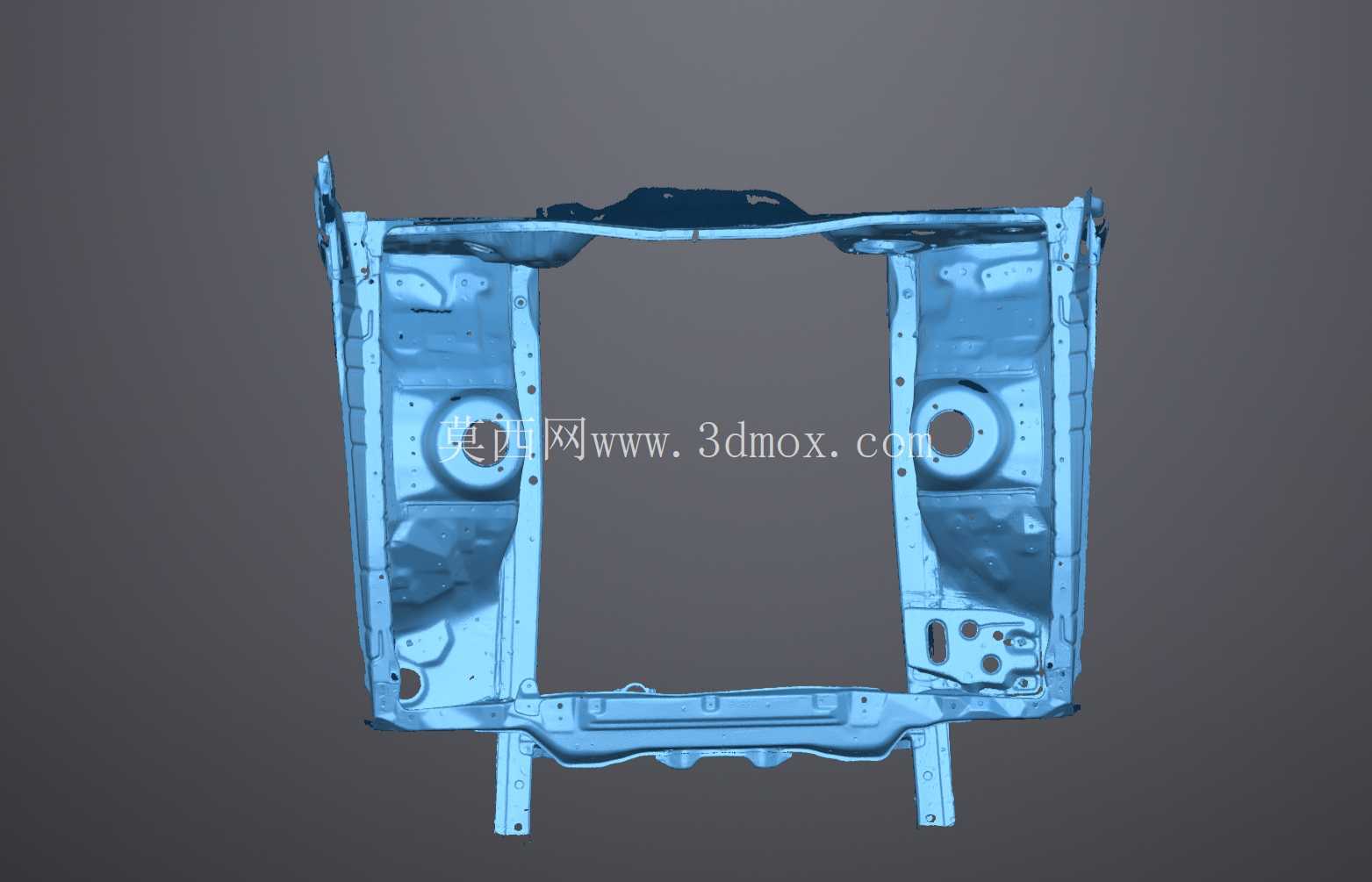

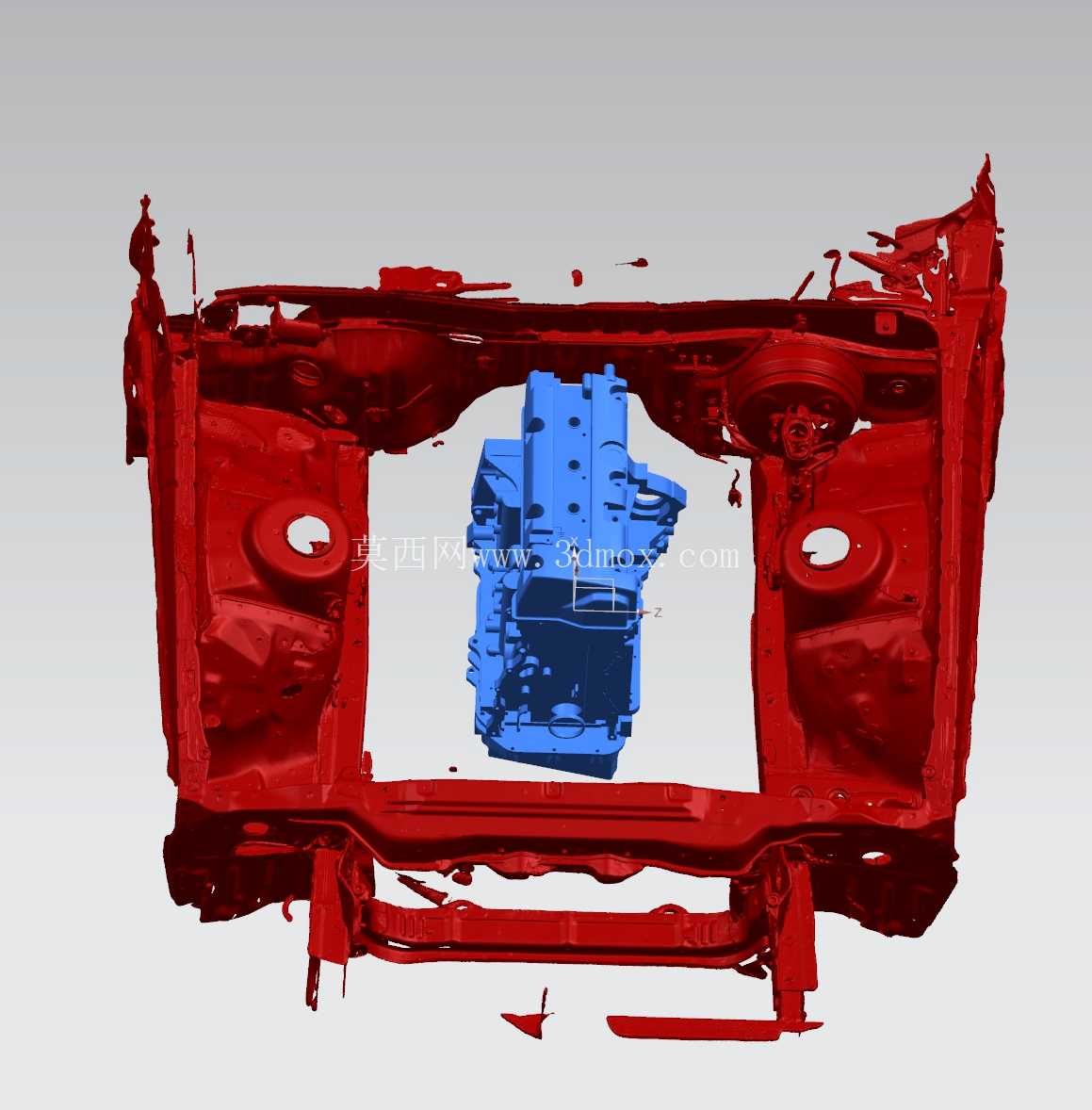

该发动机舱结构针对丰田A70 MK3 Supra车型开发,适配无副车架的前置动力布局方案,核心作用是为动力总成、冷却系统、电气线束及相关附属部件提供稳定的安装承载基础,同时承担车头区域的碰撞力传导、车身刚性连接功能,是整车前部结构的核心承载单元。从实际装车场景来看,这类无副车架的发动机舱设计,多用于偏向运动调校的后驱车型,能够直接将动力总成通过悬置结构连接到舱体纵梁上,减少副车架带来的中间传力层级,提升动力反馈的直接性,同时也能为前部悬架塔顶预留更充足的布置空间,适配运动化悬架的改装与调校需求。在结构设计思路上,该舱体采用一体化冲压焊接成型的框架式结构,两侧纵梁从防火墙位置向前延伸至前防撞梁安装位,中部预留出完整的动力总成容纳空腔,两侧轮拱位置集成了悬架塔顶安装座,可直接连接前减震器总成,上部设置有覆盖件安装点位、冷却系统固定支架位,下部预留了转向机构、排气头段的穿行空间,所有安装孔位均按照实车装配公差设计,能够匹配对应车型的原厂部件安装位置。从安装边界来看,该舱体的横向宽度适配A70 MK3的前轮距参数,两侧轮拱内缘与轮胎转向极限位置预留了足够的运动间隙,纵梁上的悬置安装点位置经过重心匹配,能够适配对应车型的直列六缸动力总成安装,保证动力总成的重心落在前后轴荷分配的合理区间内;防火墙位置的开孔与走线槽位,能够适配驾驶舱与发动机舱之间的线束、管路穿行需求,同时预留了制动总泵、真空助力泵的安装平面。在功能特性层面,该舱体的框架结构通过不同厚度的板材冲压成型,在碰撞受力路径上设置了诱导变形结构,发生正面碰撞时能够按照预设路径溃缩吸能,减少传递到驾驶舱的冲击力,而在悬架塔顶、纵梁连接位置则采用加强筋结构提升局部刚性,保证激烈驾驶时的结构稳定性,避免舱体变形影响四轮定位参数。不同于带副车架的车型结构,该无副车架设计的发动机舱将悬架、动力总成的受力直接传递到车身主结构上,对舱体本身的刚性要求更高,设计过程中在纵梁与横梁的连接位置、塔顶与轮拱的连接位置都设置了多层焊接的加强结构,同时在舱体上部设置了横向加强梁的安装位,可进一步提升前部车身的抗扭刚性,适配大马力动力输出下的车身受力需求。实际维修与改装场景中,该结构的三维数模能够为事故车修复提供精准的尺寸参考,帮助维修人员校准纵梁、塔顶的位置参数,避免修复后出现跑偏、轮胎异常磨损的问题;也能为动力改装、冷却系统升级的从业者提供准确的空间边界参考,在设计改装部件时提前规避安装干涉问题,比如更换更大尺寸的涡轮、加大水箱时,可直接在数模中模拟安装位置,确认与舱体结构、周边部件的间隙是否满足使用要求。在结构细节上,舱体上预留的各类线束固定卡扣位、管路支架位均按照实车布局还原,能够保证装配时各类附属部件的固定位置与原厂一致,避免出现线束晃动、管路干涉的问题;轮拱内侧的钣金形状充分考虑了轮胎跳动、转向时的运动轨迹,即使降低车身高度、更换更大尺寸的轮毂轮胎,也能预留出足够的安全间隙,减少轮胎与轮拱摩擦的风险。
