JGA25-370直流齿轮电机L型安装固定支架

在桌面级小型自动化设备、教育类移动机器人、小型智能传动模组的开发过程中，动力单元的安装定位精度直接决定了整套传动机构的运行稳定性，JGA25-370系列直流齿轮电机作为小扭矩输出场景下的常用动力部件，其配套安装支架的结构合理性，往往是很多初入结构设计领域的从业者容易忽略的细节。这款L型结构的安装支架，正是针对该型号电机的安装基准做了完全匹配的结构设计，能够在紧凑的安装空间内完成电机的可靠固定，避免电机运行过程中因齿轮啮合产生的反作用力导致固定位偏移，进而出现传动卡顿、齿轮偏磨的问题。

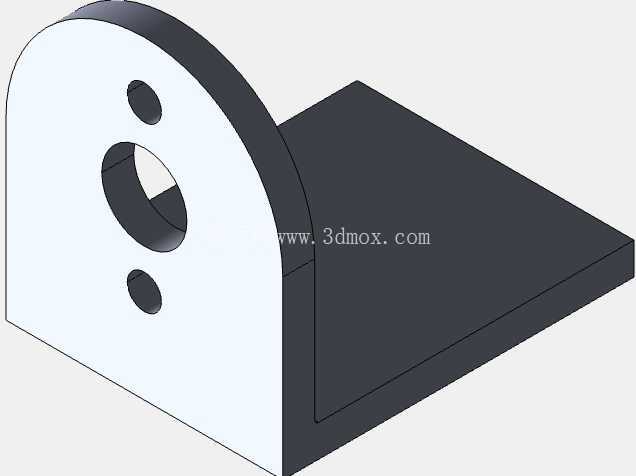

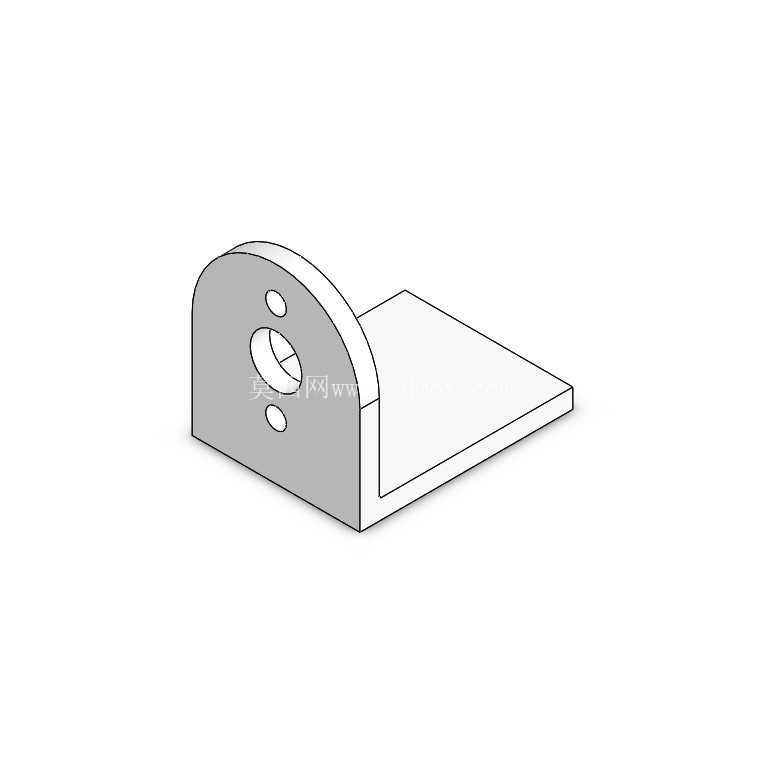

从实际应用场景来看，这类支架广泛适配小型轮式机器人的动力轮安装位、小型自动化分拣线的微型传送带驱动端、桌面级机械臂的关节动力固定座、智能小车的驱动单元安装位，在很多对安装空间有严格限制的小型传动机构中，这种一体式折弯成型的L型支架不需要额外拼接固定构件，能够大幅减少装配环节的零件数量，降低装配累计误差。支架的竖直安装面直接对应电机的输出端定位基准，中心开设的通孔尺寸完全匹配JGA25-370电机的输出轴端定位凸台，装配时电机的定位凸台可以直接嵌入该通孔完成径向定位，不需要额外做同轴度校准，竖直面上分布的两个小孔对应电机端盖上的固定螺丝孔位，采用标准M3螺丝即可完成电机与支架的刚性连接，螺丝孔位的位置度公差控制在0.1mm以内，能够保证电机安装后输出轴与支架水平面的垂直度，避免输出轴承受额外的径向弯矩。

支架的水平安装面为平板结构，表面没有多余的凸起结构，能够直接贴合在设备的安装基板上，使用者可以根据实际安装需求在水平面上自行加工固定孔位，或者采用粘接、卡扣等多种方式完成支架整体的固定，水平段的长度设计充分考虑了电机本体的安装避让空间，不会出现电机尾部与安装基板干涉的问题。从设计思路上看，这款支架采用一体化折弯的结构形式，相比拼接式的支架结构，不存在拼接缝隙带来的刚度衰减问题，在电机持续运行产生振动的工况下，不会出现连接螺丝松动、支架变形的问题，折弯处的圆角过渡处理能够有效降低应力集中系数，即使在频繁正反转的冲击载荷下，折弯位置也不会出现疲劳断裂的情况。

在安装边界方面，支架竖直面的高度完全覆盖电机安装端的定位面高度，不会出现电机固定端悬空的问题，竖直面顶端的半圆结构是为了避让电机尾部的出线端，避免装配时压线磨损绝缘层，整体结构的壁厚经过校核，在采用铝合金或者钢板冲压加工时，1.5mm的壁厚即可满足常规工况下的刚度要求，不会因为电机的扭矩输出产生可见形变。对于结构设计从业者来说，这类标准支架的三维模型可以直接导入装配体中完成动力单元的布局，不需要从零开始绘制支架结构，能够大幅缩短小型设备的开发周期，在选型阶段就可以明确电机安装所需要的空间尺寸，提前预留安装位，避免后续结构调整出现干涉问题。在实际装配过程中，只需要先将电机固定在支架的竖直面上，再将支架整体固定到设备的基体上即可完成动力单元的安装，不需要复杂的工装定位，对装配人员的技术要求较低，适合批量生产的小型设备使用。

很多小型机器人开发过程中，开发者往往会自行设计电机支架，但经常会出现孔位偏差、刚度不足、避让空间不够的问题，直接采用这种匹配成熟型号电机的标准支架结构，能够有效规避这类设计失误，尤其是在做传动机构同轴度校验的时候，支架的定位基准与电机的定位基准完全重合，能够保证输出齿轮与从动齿轮的啮合间隙处于合理范围，减少传动过程中的噪音和齿轮磨损。支架的表面没有多余的装饰结构，所有结构特征都服务于安装固定的功能需求，没有冗余的设计，整体重量较轻，不会给小型移动机器人带来额外的负载负担，同时一体化的结构也方便做表面处理，无论是阳极氧化还是喷塑处理都不会出现积液的死角。
